轻量化高抗力双孔铰接连接支架

　　这类双孔铰接式轻型支架，多应用在需要频繁拆装、对整机自重有严格管控的移动设备、便携作业工装以及轻量化工业装备的铰接连接点位，替代传统厚重的铸钢支座，在满足载荷传递要求的前提下大幅降低结构自重。从实际使用场景来看，这类支架常作为两个相对运动构件之间的连接载体，上端单耳结构用于穿装铰接销轴，和上方的摆动臂、拉杆或者执行件端部形成转动副，下端两个沉头孔位用于穿装固定螺栓，将支架整体锁固在设备的基座或者主结构梁上，实现动载荷到固定结构的平稳传递。

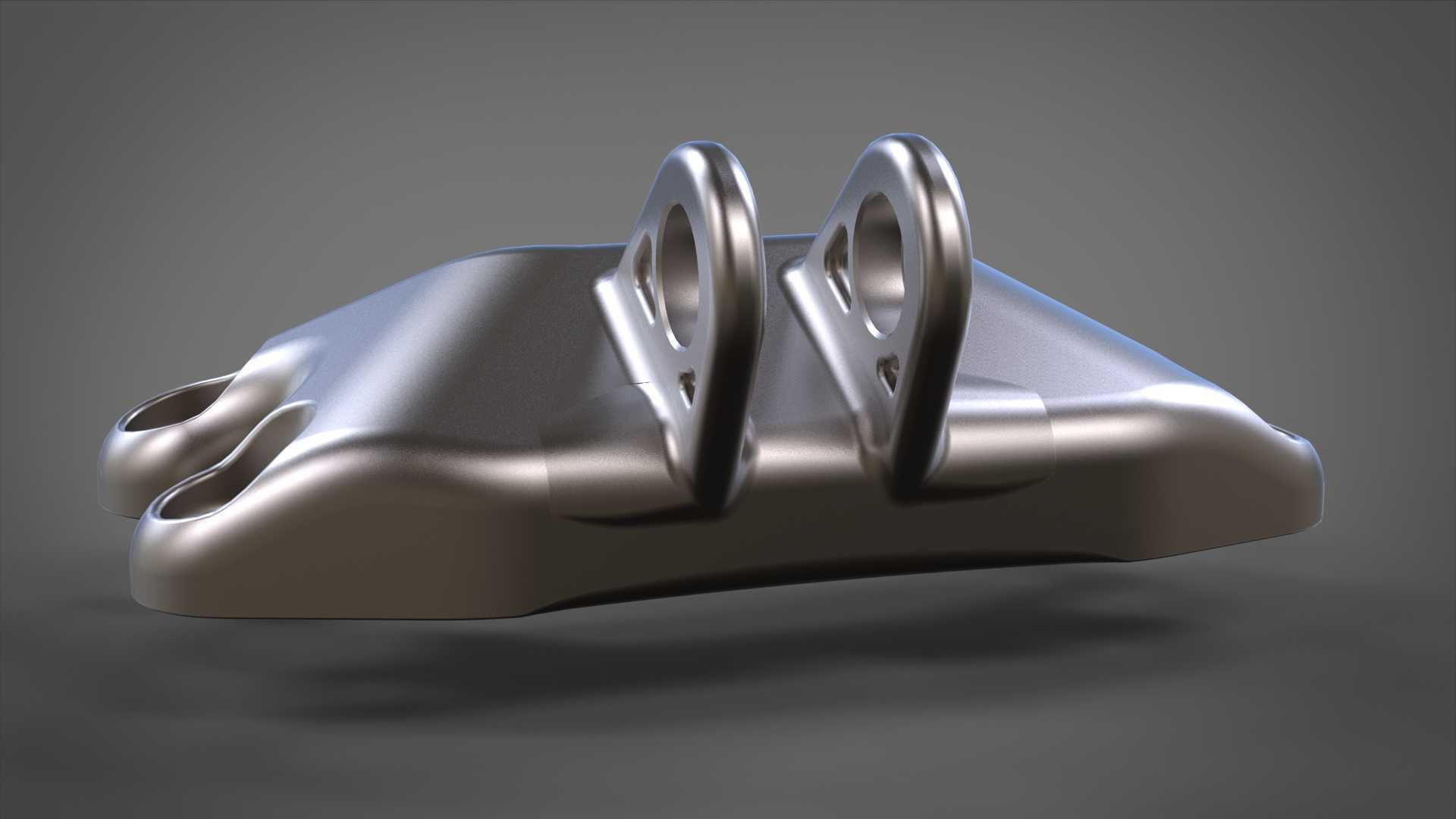

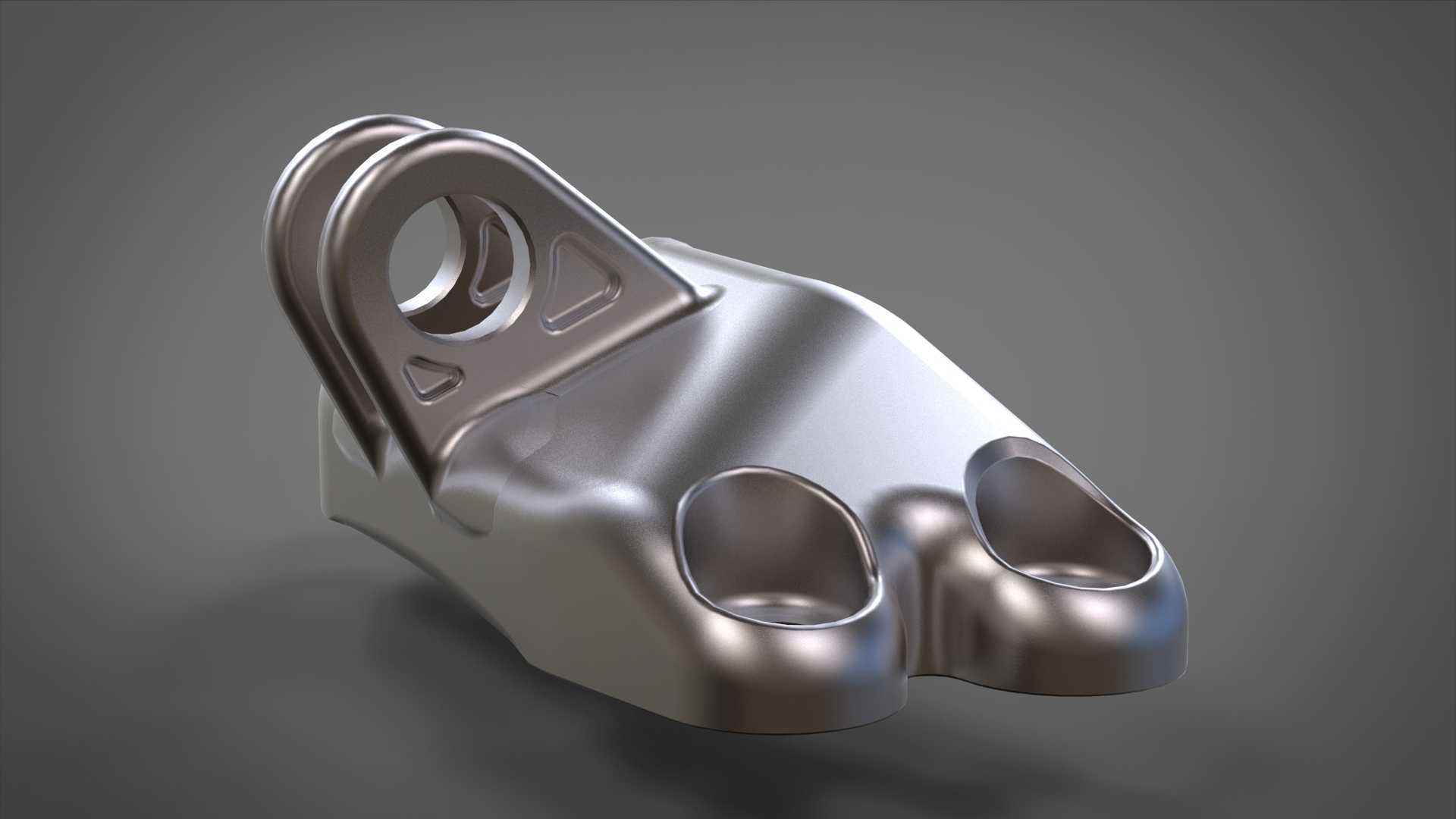

　　从结构功能特性来看，该支架整体采用一体化锻压或者精密铸造成型，没有拼接焊缝，避免了焊接缺陷带来的应力集中问题，整体自重控制在440克左右，相比同载荷等级的传统铸钢支架减重幅度接近78%，同时保留了足够的结构抗力，能够承受常规工况下的径向拉压载荷以及小幅摆动带来的交变剪切力。上端的铰接孔做了加厚翻边处理，孔位周边的加强筋顺着载荷传递路径布置，从耳片根部一直延伸到下端安装座的边缘，既避免了耳片在受拉时出现根部撕裂，也让螺栓安装位的压紧力能够均匀分散到整个安装面上，不会出现局部应力过大导致的基座压溃问题。下端两个安装孔采用沉头设计，安装后螺栓头完全沉入孔内，不会突出支架表面，避免和周边摆动的构件发生运动干涉，两个孔位的中心距经过严格校核，和常见的标准安装孔位匹配，不需要额外对基座进行扩孔或者改孔就能直接替换原有厚重支架，适配性较强。

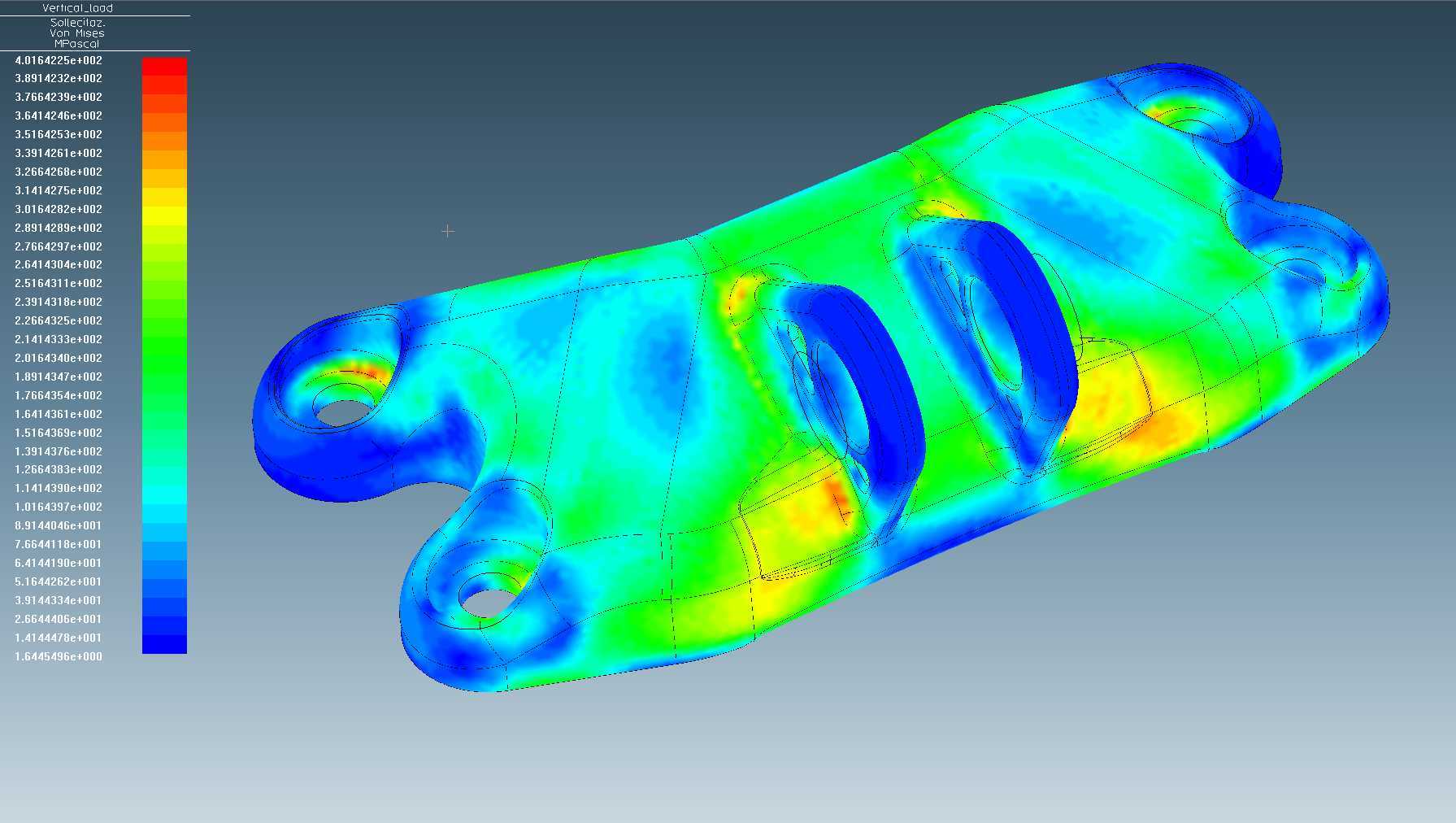

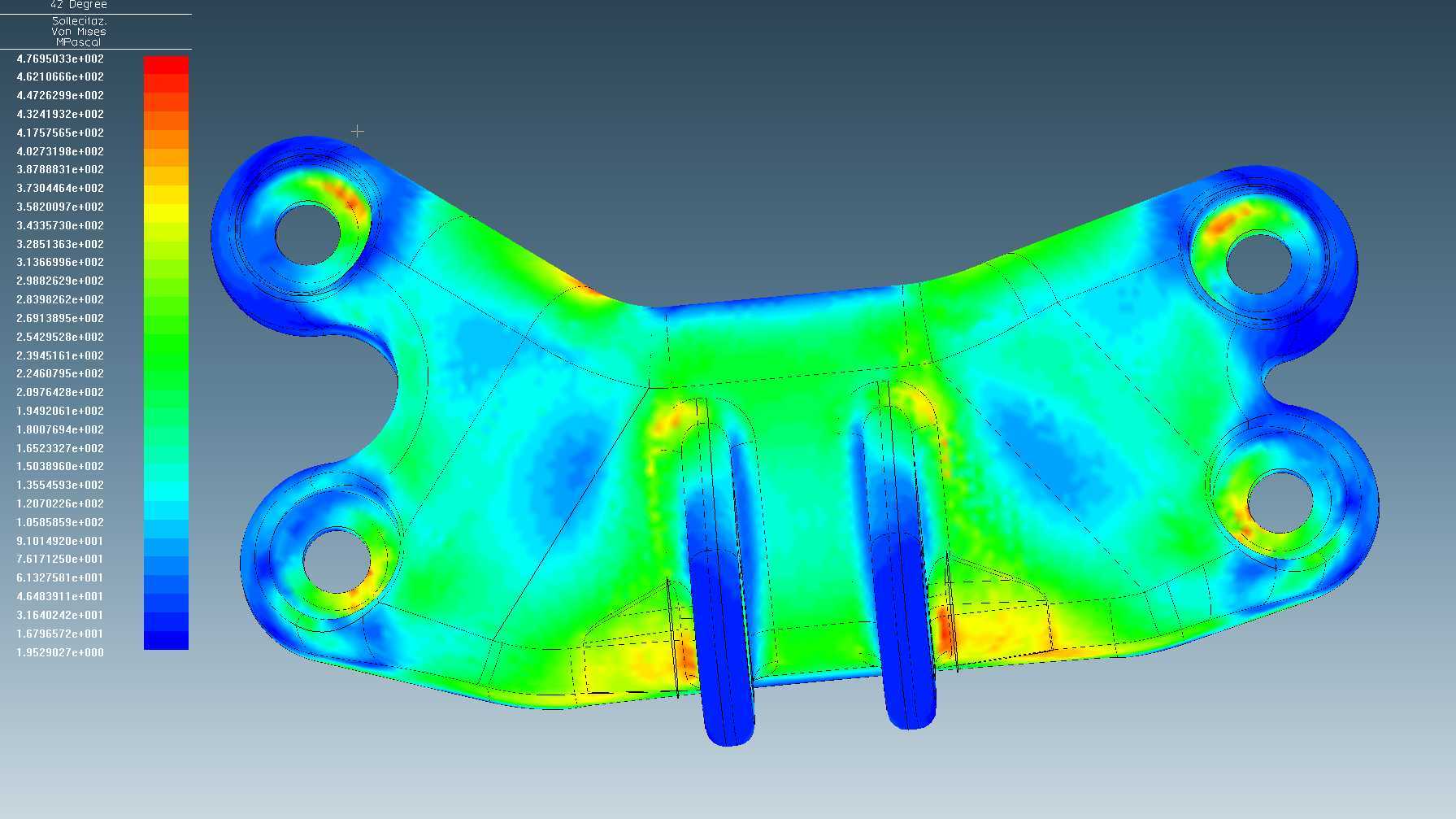

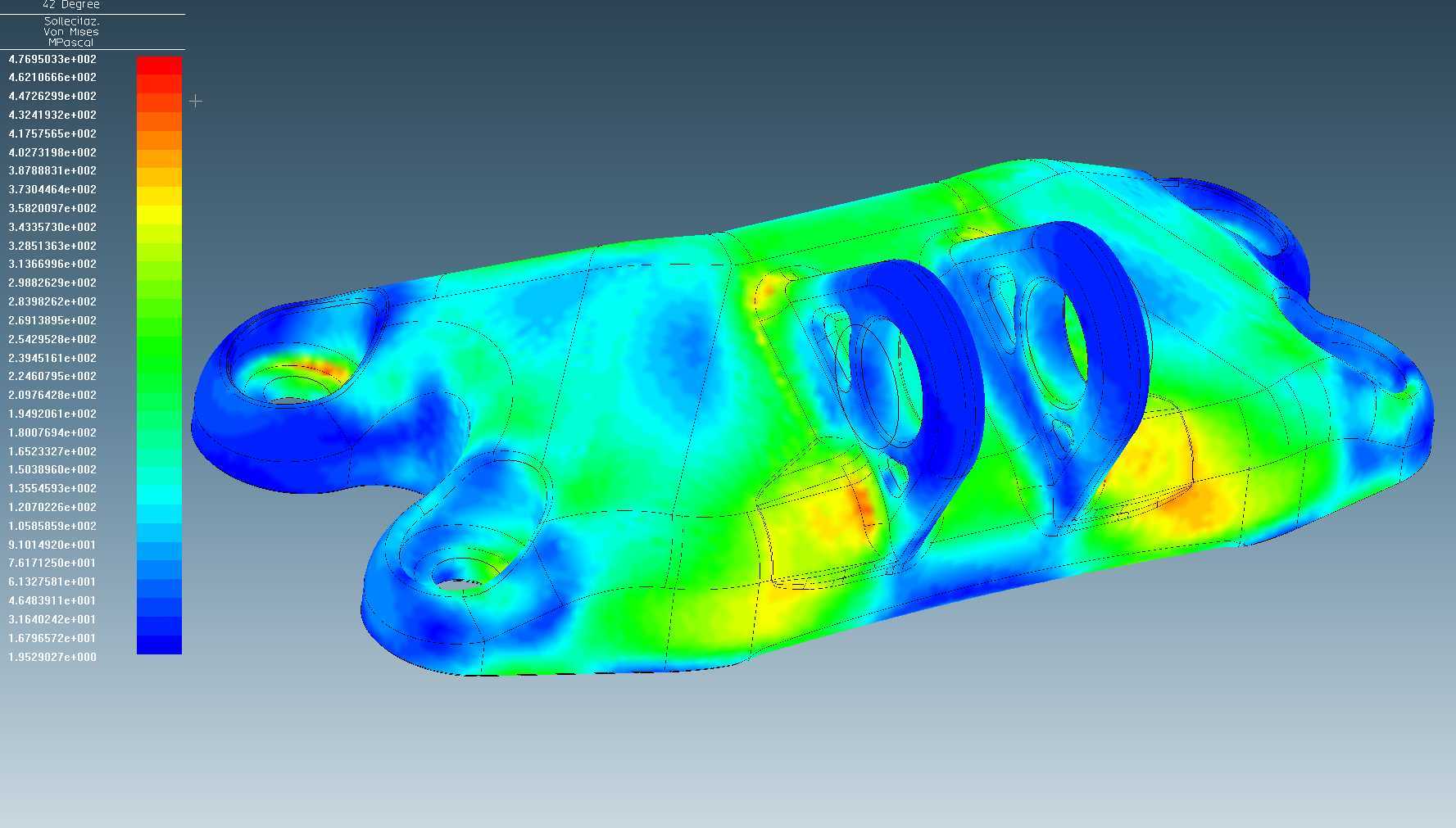

　　在设计思路上，该支架完全遵循载荷路径最优的拓扑优化逻辑，没有多余的冗余结构，所有的曲面过渡都是顺着应力流线走向，去除了传统方形支座上所有不参与载荷传递的多余材料。耳片部分的外侧做了圆弧收边，既减少了加工时的应力集中点，也避免了安装时尖锐边角划伤操作人员或者配套构件的防腐层。支架表面做了哑光金属处理，没有多余的涂装层，能够直观看到金属基体的成型质量，方便进场验收时检查是否存在砂眼、裂纹等成型缺陷。

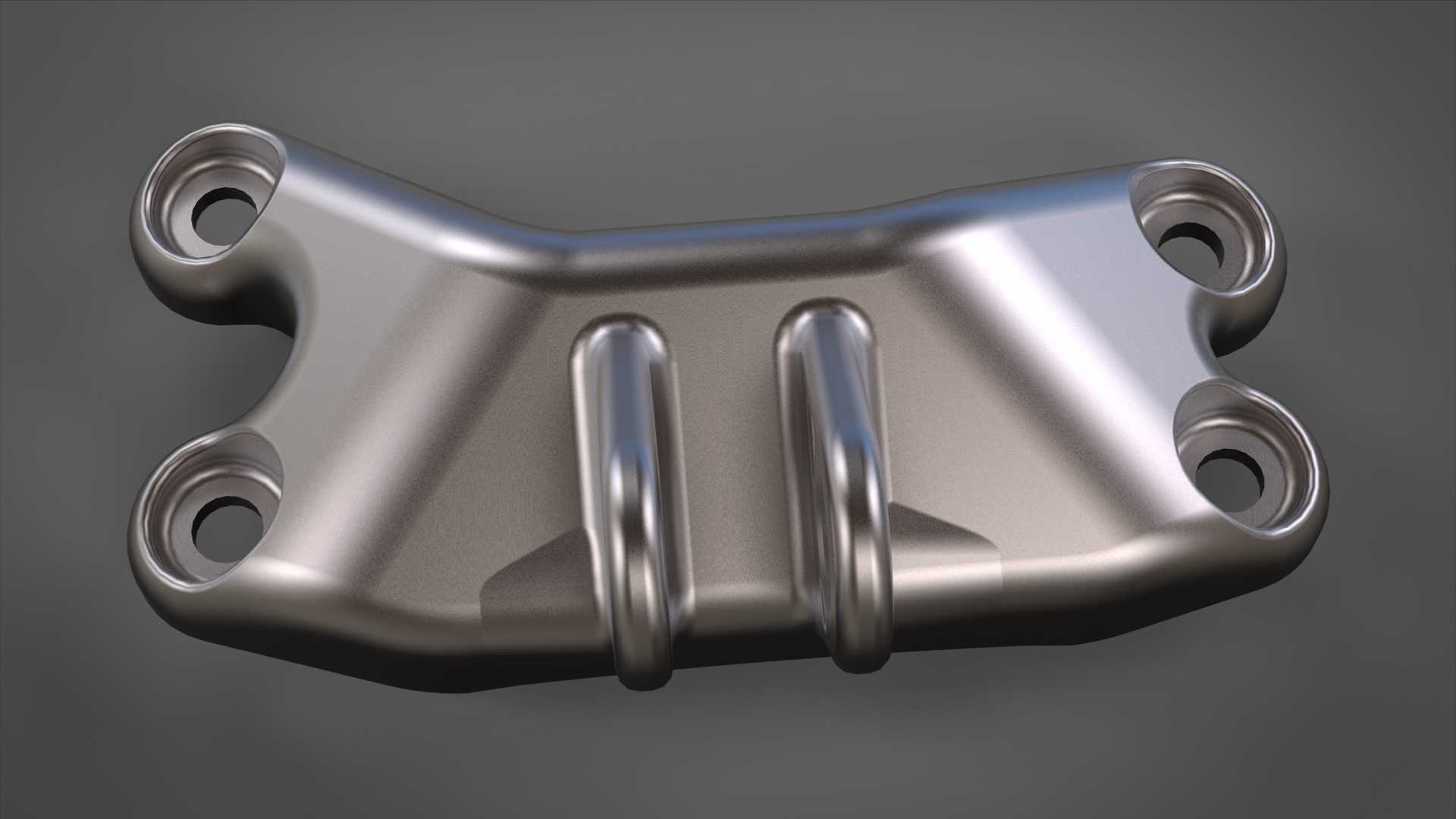

　　从安装边界尺寸来看，上端铰接孔的内径适配常规标准圆柱销轴，孔的轴向长度经过匹配设计，和配套的衬套宽度完全契合，安装后不会出现销轴窜动的问题；下端两个安装孔的孔径适配常用的中高强度螺栓，孔位周边的沉台深度刚好覆盖标准内六角螺栓的头部高度，安装后支架和基座的贴合面没有间隙，不需要额外加装调整垫片就能保证安装精度。支架整体的外轮廓尺寸经过紧凑化设计，安装后占用的横向和纵向空间都远小于传统支座，在空间局促的紧凑设备内部也能顺利布置，不会和周边的管线、其他构件发生位置冲突。在实际选型使用时，只需要核对铰接孔的销轴直径、下端安装孔的中心距以及额定承载能力，就可以直接替换原有同规格的厚重支架，不需要对周边结构做任何改动，能够有效降低设备的整体自重，对于移动类设备来说还能间接降低运行时的能耗，提升便携移动的便利性。
