木质轨道小车滑行玩具结构设计

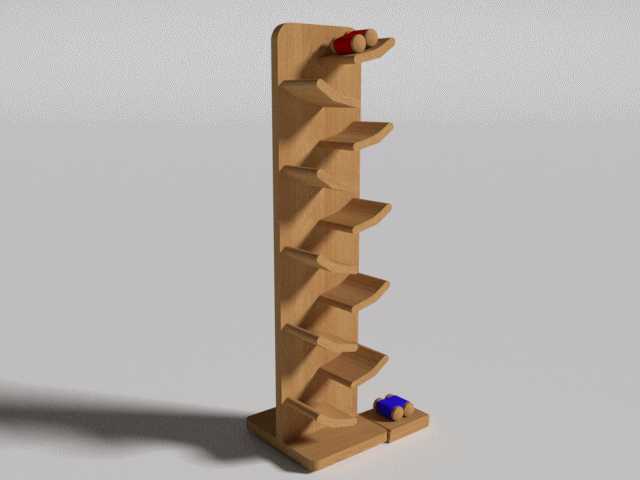

　　这款木质滑行轨道装置，核心是依托重力势能实现小车的逐层自动滑落，整体采用立式单立柱支撑结构，所有轨道层均从立柱单侧向外悬挑布置，相比双侧对称轨道结构，大幅减少了原材料的裁切用量，同时降低了组装时的对位难度。轨道层采用错落式阶梯排布，每一层的末端都对准下一层轨道的起始位置，相邻两层轨道的倾斜角度经过反复调校，既保证小车获得足够的下滑驱动力，不会在轨道中途卡滞，又避免倾角过大导致小车冲出轨道边界。每段轨道的两侧都设置了一体化的挡边结构，和轨道主体采用同一块板材裁切成型，不需要额外粘贴挡条，既减少了组装工序，也避免了长期使用后挡边脱落的风险。立柱底部设置了加宽的方形底座，底座的投影面积覆盖了所有悬挑轨道的外边缘，当小车在最外侧轨道滑行时，

　　整体结构的重心始终落在底座支撑范围内，不会出现侧翻问题，底座和立柱之间采用十字榫槽配合，不需要额外的五金连接件即可完成定位组装，组装后结构的抗扭强度完全满足日常玩耍的载荷要求。配套的滑行小车采用简化的块状车身搭配前后轴轮组，轮组的轴距和轨道宽度做了匹配设计，轮缘和轨道挡边之间预留了0.8mm的活动间隙，既不会因为间隙过小导致轮组卡滞，也不会因为间隙过大让小车在滑行时出现歪斜掉道的问题。小车的整体重量控制在15g左右，配合木质轨道表面的光滑打磨处理，下滑过程的速度均匀，不会出现突然加速的情况。从实际应用场景来看，这类装置主要面向低龄儿童的益智玩耍需求，整体结构没有尖锐的棱角，所有外露边缘都做了R2以上的圆角打磨，

　　避免儿童在接触时被划伤。在设计建模过程中，首先需要确定整体的安装边界，整体高度控制在400mm以内，底座宽度控制在120mm左右，既保证有足够的轨道层数实现连续的滑行效果，也不会因为整体尺寸过大占用过多的桌面摆放空间。每一层轨道的悬挑长度从最下层到最上层逐层递减，最下层轨道悬挑长度为100mm，最上层轨道悬挑长度为60mm，这种上窄下宽的排布方式进一步优化了整体结构的重心分布，即使在最上层轨道放置小车，整体结构的抗倾覆系数也能达到1.5以上，满足日常使用的稳定性要求。轨道层和立柱之间采用插槽式连接，每一层轨道的连接端都设置了和立柱厚度匹配的插舌，立柱上对应位置开设有贯通的插槽，组装时只需要将轨道插舌推入立柱插槽即可完成固定，

　　插舌和插槽之间采用过盈0.1mm的配合设计，组装后不需要涂胶即可获得足够的连接强度，也方便后期的拆卸收纳。在细节处理上，每段轨道的下滑末端都设置了微小的缓冲翘边，当小车滑行到当前层轨道末端时，翘边会小幅改变小车的行进方向，让小车平稳过渡到下一层轨道，不会出现直接跌落的情况，同时也能降低小车滑落时的冲击噪音。轮组的轴孔采用略大于轮轴直径的设计，轮轴和车身之间为紧配合，轮组可以绕轮轴自由转动，转动阻尼控制在极低的范围，保证小车在下滑过程中轮组始终保持滚动状态，不会出现滑动摩擦导致的卡顿问题。整个装置的所有零部件都采用平面板材裁切成型，没有复杂的曲面结构，非常适合采用激光切割或者数控雕刻的方式进行批量加工，加工时只需要按照排版图裁切出各个零部件，再进行简单的打磨去毛刺即可完成零件制备，不需要复杂的成型工序，生产制造成本较低。在建模时需要重点关注各个轨道层的对位精度，相邻两层轨道的高度差控制在35mm左右，水平错位距离和轨道悬挑长度匹配，保证小车从上层末端滑出后可以准确落到下层轨道的起始位置，不会出现错位掉落的问题。同时需要校核每一段轨道的倾斜角度，统一控制在12度到15度之间，这个角度区间内，木质小车依靠自身重力即可顺利下滑，同时滑行速度保持在儿童可以接受的范围，不会因为速度过快导致小车飞出轨道，也不会因为角度过小导致小车停在轨道中途。
