杆端关节外螺纹连接轴承结构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:465950
  • 杆端关节外螺纹连接轴承结构
  • 杆端关节外螺纹连接轴承结构
  • 杆端关节外螺纹连接轴承结构

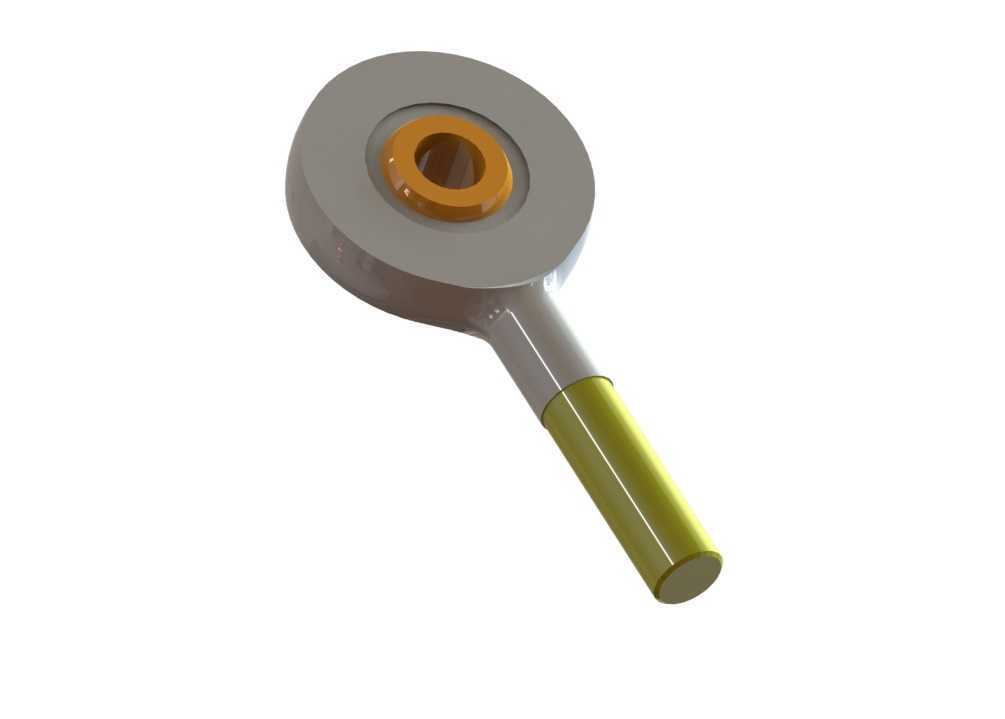

  日常做非标设备铰接点位设计时,杆端外螺纹关节轴承是绕不开的常用部件,这次建模的这款AST系列外螺纹杆端轴承,主要用在需要小角度摆动、存在一定安装同轴度误差补偿需求的铰接场景里,比如自动化生产线的连杆驱动端、小型工程机械的操纵杆连接位、检测设备的可调支撑端,甚至部分轻工机械的往复摆动机构上都能见到这类部件的身影。

  从实际使用逻辑出发,这类部件的核心作用是在两个存在相对摆动的构件之间传递载荷,同时补偿安装过程中不可避免的轴线偏斜,相比普通的刚性铰接销,它自带的自润滑衬层能在长期摆动过程中保持较低的摩擦阻力,不需要频繁加注润滑脂就能维持稳定的转动阻尼,这点在维护空间受限的设备内部点位上优势格外明显。做结构设计的时候,首先要敲定的是轴承头部的环体内径,这个尺寸直接决定了适配的铰接销轴直径,建模时特意把内圈的铜合金衬层做了独立的结构区分,实际生产中这个衬层多采用镶嵌固体润滑剂的铜基材料,能在无油工况下保持较好的耐磨性能,避免铰接点出现卡滞、异响的问题。

  杆部的外螺纹设计是这类部件的核心安装接口,建模时按照常用的公制粗牙螺纹参数做了牙型细节还原,实际选型时螺纹长度要匹配安装板的厚度、锁紧螺母的厚度以及预留的调节余量,通常螺纹段会留出2到3个螺距的外露长度,方便安装后做防松锁紧。杆部和头部环体的衔接位置做了圆弧过渡处理,这个细节不是为了外观好看,而是为了降低应力集中系数——设备运行过程中铰接点会承受径向载荷和一定的冲击载荷,直角衔接的位置很容易在交变载荷下出现疲劳断裂,圆弧过渡能把衔接处的应力峰值降低30%以上,大幅提升部件的疲劳寿命。

  安装边界方面,头部环体的外径尺寸决定了铰接点位的最小安装空间,设计配套的连接叉耳时,叉耳的内侧间距要比环体厚度大0.2到0.5毫米,预留装配间隙避免安装时出现卡滞,同时叉耳上的销轴孔同轴度要控制在0.1毫米以内,不然会强行给轴承附加额外的偏载,大幅缩短使用寿命。外螺纹杆部安装时,要注意拧入配套构件的螺纹深度不小于螺纹公称直径的1.5倍,保证连接强度足够承受额定的径向载荷,锁紧时建议采用双螺母或者尼龙防松螺母,避免设备运行过程中振动导致螺纹松脱。

  建模过程中特意还原了部件的实际装配关系:内圈衬套和外环体之间是小间隙配合,能实现绕轴线的全周转动以及±6到±10度的角度摆动,这个摆动角度范围是这类杆端轴承的核心参数,选型时必须核算机构运行过程中最大的偏角,不能让轴承在超出允许摆角的工况下工作,不然会导致衬层异常磨损,甚至出现外环体开裂的问题。另外杆部的圆柱段和螺纹段的同轴度也做了公差约束,实际加工中这个同轴度要控制在0.05毫米以内,不然安装后会出现轴承环体偏斜,导致铰接点转动不畅。

  从实际应用的细节来看,这类外螺纹杆端轴承相比内螺纹款式,安装调节更方便,只需要在配套构件上加工对应的内螺纹孔,拧入轴承后通过螺母锁紧就能完成安装,不需要额外的连接销轴穿过杆部,在空间紧凑的点位上能节省不少安装空间。比如在做小型气动摆杆机构的时候,气缸活塞杆端连接这种外螺纹杆端轴承,既能补偿气缸安装时的轴线偏差,又能让摆杆的摆动更顺畅,不会出现气缸憋劲的问题。另外在一些需要微调长度的连杆机构里,还可以通过转动轴承杆部来微调连杆的总长度,调整到位后锁紧螺母即可,安装调试的效率比固定长度的铰接杆高很多。

  需要注意的是,这类轴承主要承受径向载荷,轴向承载能力较弱,设计选型时要尽量让铰接点的载荷方向垂直于轴承杆部轴线,避免承受过大的轴向拉力或者压力,不然很容易导致杆部和环体衔接位置断裂。如果工况中存在较大的冲击载荷,还可以在铰接点外侧加装缓冲垫,吸收部分冲击能量,延长轴承的使用寿命。建模时把各个部件的材质区分做了明确的分层,外环体采用调质合金钢材质,表面做氧化处理提升防锈能力,内圈衬套采用铜基镶嵌石墨材质,杆部螺纹部分做了滚丝处理提升螺纹强度,这些细节都是实际生产中必须考虑的工艺点,不是单纯做外观造型就能覆盖的。
