简易底座式炮管结构三维造型设计

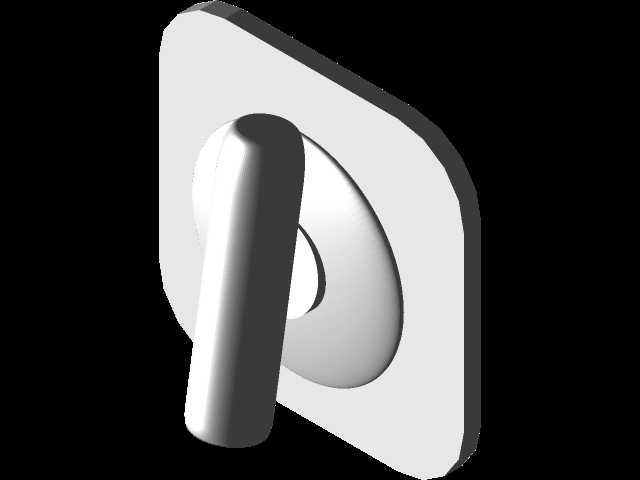

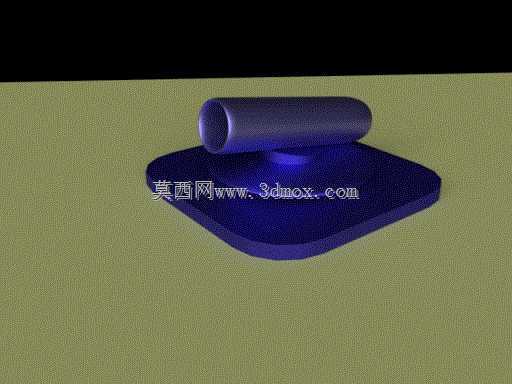

　　该结构整体分为炮管主体、中部回转支撑、方形安装底座三个核心组成部分，炮管采用等径直筒结构设计，内壁光滑无额外膛线结构，外圆面做等壁厚处理，可直接适配常规的流体喷射、模拟发射类演示场景的介质输送需求，炮管与中部支撑座采用圆弧过渡连接，避免直角位置的应力集中问题，支撑座内部预留了回转配合的轴孔空间，可搭配标准销轴实现炮管的俯仰角度调整，满足不同角度的演示、作业指向需求。方形安装底座采用大平面圆角设计，四个边角做R角过渡，既可以避免安装过程中的锐边磕碰问题，也能增大底座与安装平面的接触面积，提升整体放置的稳定性，底座底面为全平面结构，可直接通过螺栓压板固定在工作台面、移动载具平台上，安装边界清晰，不需要额外定制复杂的适配安装座，

　　常规的机械安装面即可完成固定。从实际应用场景来看，这类简化结构的炮型构件，多用于科普教学演示装置、主题场景装饰构件、小型模拟发射试验台的主体承载部分，相比真实军工领域的复杂炮身结构，该造型去掉了复进机构、炮闩、瞄准组件等复杂结构，仅保留最核心的管体与支撑安装结构，加工难度低，不管是采用3D打印快速成型，还是采用塑料注塑、金属切削加工，都能以较低的成本完成实体制作，非常适合用于教学场景下的机械结构认知、原理演示使用。设计过程中优先考虑了结构的易加工性与装配便捷性，炮管与支撑座、支撑座与底座之间的连接位置都采用了大圆角过渡，没有狭小的内凹结构，不管是三维建模过程中的曲面处理，还是后续加工时的刀具路径规划，

　　都不会出现干涉或者加工死角的问题，整体壁厚保持均匀，炮管部分的壁厚与底座的壁厚差值控制在合理范围内，若采用注塑工艺生产，可有效避免壁厚不均导致的缩痕、翘曲问题，若采用金属焊接工艺制作，也能减少不同厚度板材焊接时的变形量。尺寸设计上，炮管长度与底座边长的比例控制在1.2:1左右，重心落在底座的中心投影范围内，即使炮管调整到最大俯仰角度，整体结构的重心也不会超出底座的支撑边界，不会出现侧翻问题，底座的厚度设置为整体高度的1/6，既保证了足够的支撑刚性，也不会因为底座过厚导致整体重量过大，搬运、移动过程更加便捷。炮管的端部做了平口处理，没有额外的炮口制退器等结构，可根据实际使用需求直接外接不同口径的转接接头，适配不同的介质输送管路，

　　中部支撑座的回转配合面采用间隙配合设计，调整俯仰角度时的阻尼适中，不需要额外加装锁紧机构即可在调整到目标角度后保持姿态稳定，若需要长时间固定角度，也可在支撑座侧面加装紧定螺钉完成锁止，拓展性较强。这类简化结构的设计思路，本质是在满足核心功能需求的前提下，尽可能剔除非必要的复杂结构，降低从三维模型到实体落地的全流程成本，对于面向科普、演示、装饰类的机械构件来说，不需要追求过高的结构复杂度，只要保证核心功能实现、结构稳定可靠、安装便捷，就能够满足绝大多数场景的使用需求，同时这类规整的结构也非常适合三维建模初学者作为练习素材，通过拆解炮管、支撑、底座三个部分的建模过程，熟悉拉伸、倒圆角、布尔运算等基础建模操作，理解结构设计中重心控制、安装边界、应力规避的基础设计逻辑。
