快速锁紧式可调夹杆夹持工装结构

　　这款可调夹杆夹持器属于手动快速夹紧类工装部件，在机加工装夹、焊接工位定位、装配工序固定、木质加工夹持、小型构件组对场景中应用广泛，区别于传统固定式虎钳的大体积与长行程旋拧操作，该结构依托杠杆触发的快速锁紧逻辑，可在数秒内完成对工件的夹紧与释放，适配多批次小批量生产中频繁换件的作业需求，能有效降低操作人员的装夹辅助时长，提升工位作业效率。

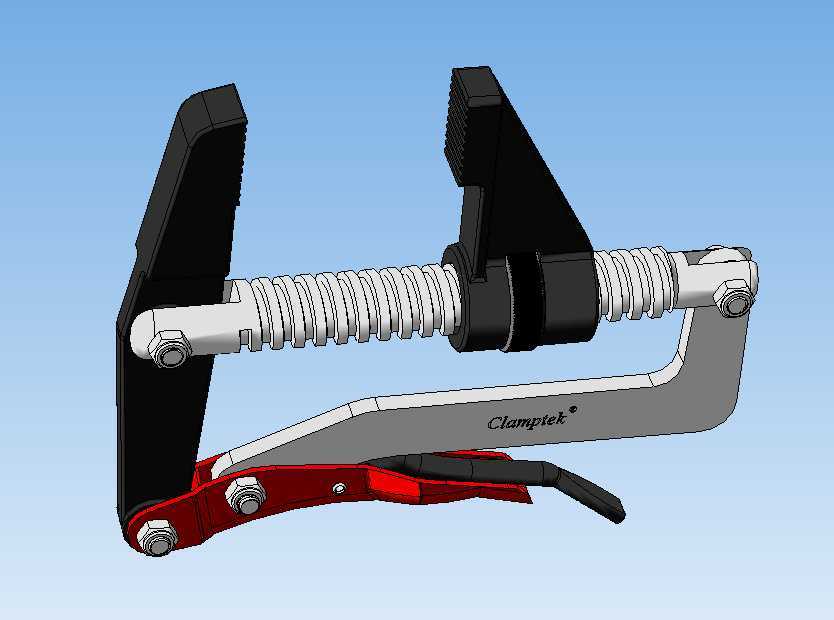

　　从功能特性来看，该夹持器采用双段式可调螺杆结构，夹杆部分的梯形螺纹螺杆可实现大行程范围的开口调节，适配不同厚度尺寸的被夹持工件，螺杆端部与固定钳口的夹持面均做了防滑齿形处理，夹紧时可增大与工件接触面的静摩擦力，避免工件受切削力、焊接应力或装配外力时出现滑移错位；杠杆触发机构集成在夹持器底座位置，扳动红色触发手柄即可推动内部锁紧块对螺杆形成轴向锁止，配合螺杆上的预压弹簧，可在锁止瞬间提供稳定的夹持预紧力，无需操作人员反复旋拧螺杆施加力矩，手柄的复位弹片可在解锁时自动推回锁紧块，实现快速松开工件的动作。钳体主体采用高强度压铸结构成型，C型钳身的受力截面经过应力优化，在满行程夹持状态下钳身的形变量控制在工装允许的精度范围内，不会因长期反复受力出现钳口外张的塑性变形问题。

　　从设计思路层面拆解，该结构首先平衡了夹持行程与操作效率的矛盾：传统螺旋夹紧机构虽然行程大、夹持力可调范围广，但每次装夹都需要多圈旋拧螺杆，操作效率低下；而纯杠杆式快速夹钳虽然动作快，但开口行程固定，无法适配厚度差异较大的工件。这款结构将大行程调节与快速锁紧功能拆分，梯形螺杆负责粗调开口范围，适配不同厚度的工件，当开口调整到略大于工件厚度的位置后，扳动杠杆手柄即可完成最终的锁紧动作，兼顾了行程适配性与操作效率。其次，结构的受力传递路径经过专门优化，夹持力从杠杆手柄输入后，通过锁紧块直接传递到螺杆轴线方向，避免了额外的力矩损耗，钳身的C型结构将固定钳口、活动钳臂、底座连接为整体受力结构，受力时应力沿钳身弧形轮廓均匀分散，不会在转角位置出现应力集中导致的断裂风险。夹持面的齿形采用交错排布的浅齿设计，既可以保证足够的防滑摩擦力，又不会在软质工件（如铝件、木质件、塑料件）表面留下过深的压痕，适配不同材质工件的装夹需求。

　　在外形尺寸与安装边界方面，该夹持器的C型钳身深度决定了可夹持工件的边缘伸入距离，可满足常规小型构件的夹持深度需求，底座位置预留了两个标准螺栓安装孔，可通过螺栓将夹持器固定在工装平台、焊接工作台、机加工工作台的T型槽或螺纹孔位上，安装时需保证钳身底面与安装面完全贴合，避免夹紧时因安装面不平导致钳身受力倾斜；活动钳口与固定钳口的平行度在出厂时经过校准，安装后无需额外调整即可保证夹持面的贴合度，螺杆的调节行程覆盖了从薄型板材到较厚块料的夹持范围，针对不同厚度的工件，仅需旋转螺杆调整活动钳口的初始位置，即可适配装夹需求。实际使用中，可根据工位的作业空间选择水平安装、垂直安装或侧向安装的方式，钳身的外露结构无易磕碰的突出部件，在狭窄的装配工位或焊接工位中也能灵活布置，不会与周边的工装、刀具、焊枪等部件产生运动干涉。

　　不同于气动、液压类夹紧工装需要配套动力源，这款手动夹持器无需外接气源、油路或电路，可在无动力供应的野外维修场景、临时装配工位、小型加工作业场景中独立使用，结构内部无复杂的精密传动部件，日常维护仅需定期在梯形螺纹位置、杠杆铰接点涂抹少量润滑脂，即可保证长期操作的顺畅性，铰接位置的销轴采用耐磨钢材制作，经过高频淬火处理，长期反复扳动也不会出现铰接松旷的问题，锁紧块与螺杆的接触位置做了耐磨涂层处理，可承受上万次的锁紧循环而不出现明显磨损，能满足工业场景下长期高频使用的可靠性要求。在焊接工位使用时，钳身的钢制结构可抵御常规焊接飞溅的灼烧，不会因少量飞溅粘附影响操作灵活性；在机加工工位使用时，整体结构的刚性可承受铣削、钻削过程中的切削振动，不会因振动导致夹紧松脱。
