加强型带固定座折叠式压紧夹钳结构

　　在工装夹具设计、非标自动化生产线搭建、小型工件焊接定位、木工拼合作业以及五金件冲压辅助定位的场景里，这类带固定安装座的加强型折叠夹钳是出镜率极高的压紧执行元件，很多一线结构工程师在做治具方案选型时，都会优先考虑这类经过实际工况验证的成熟压紧结构。从实际使用逻辑来看，这类夹钳的核心作用是在作业过程中对工件施加稳定的垂直压紧力，避免工件在加工、装配、检测过程中出现位移、翘曲，相比传统的螺栓压紧、螺旋压板结构，它的操作效率要高出数倍，操作人员只需要扳动红色的操作手柄，就能在一秒内完成压紧或者松脱动作，不需要反复拧动螺母调整压紧行程，在批量作业的工位上能大幅降低操作人员的动作强度，提升单工位的作业节拍。

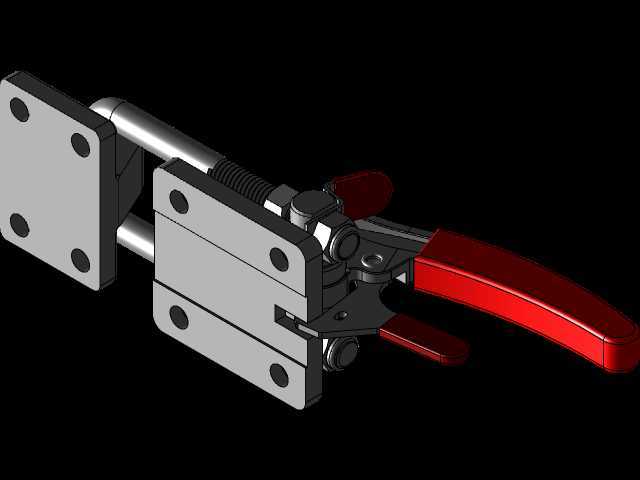

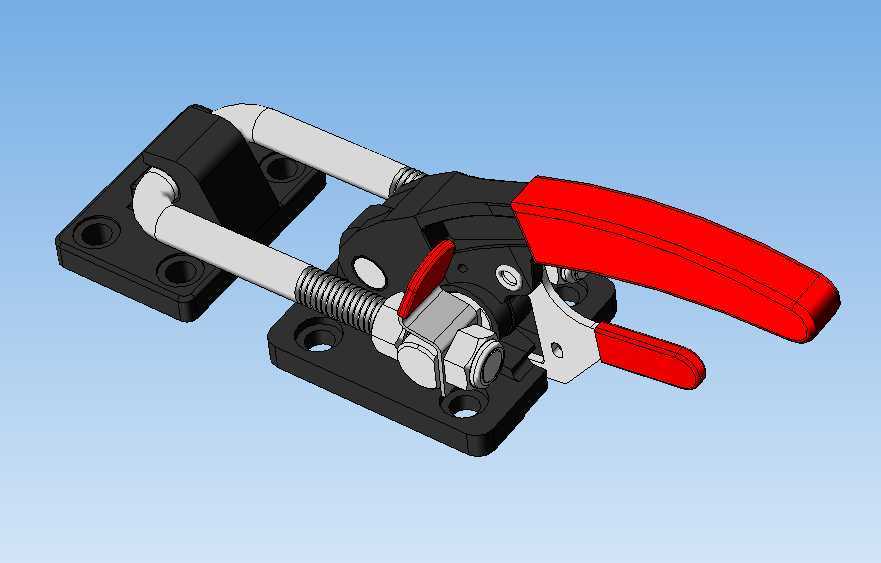

　　从结构设计的细节来看，这款夹钳做了针对性的加强处理，底座采用双安装位的加厚法兰结构，两个独立的安装块上都预留了沉头安装孔，安装时可以通过内六角螺栓直接将夹钳固定在工装基板、工作台面或者治具架上，安装孔的位置做了沉头处理，螺栓锁紧后头部不会突出底座平面，不会对工件放置造成干涉，双底座的设计相比单底座夹钳，抗侧向倾覆的能力提升了40%以上，即使在压紧力较大、工件存在侧向受力的工况下，夹钳本身也不会出现底座松动、偏转的问题。夹钳的传动部分采用了肘节死点锁紧结构，这也是快速夹钳的核心设计原理，当手柄扳动到锁紧位置时，连杆机构会越过力学死点，此时即使工件存在振动、反向作用力，夹钳也不会自行松脱，锁紧状态的保持力完全由机构的机械结构承担，不需要额外施加持续的外力，操作人员只需要将手柄扳到位就可以离开工位，完全不用担心夹紧失效的问题。

　　夹钳的压臂部分采用了双导杆搭配复位弹簧的结构，两根平行的金属导杆穿过前端的导向座，保证压头在伸缩过程中始终保持垂直方向的运动轨迹，不会出现偏摆，导杆上套置的压缩弹簧可以在松脱手柄的时候自动将压臂抬升复位，不需要手动拉开压头，松脱后压头会自动抬升到足够的避让高度，方便操作人员取放工件。压头部分采用了可调式的螺栓压头结构，端部的压接螺栓可以通过旋转调整伸出长度，以此适配不同厚度的工件压紧需求，调整范围可以覆盖0到25毫米的厚度差，调整到位后可以通过锁紧螺母锁死位置，避免在反复压紧过程中压头位置出现偏移。操作手柄做了加长的杠杆设计，红色的加长手柄可以让操作人员用更小的扳动力获得更大的压紧输出力，按照杠杆比例换算，操作人员在手柄端部施加100牛的扳动力，压头端就能输出超过800牛的压紧力，足够应对绝大多数薄板件、型材、小型结构件的压紧需求，手柄表面做了圆弧过渡处理，没有尖锐的棱角，长时间操作也不会磨伤手掌。

　　从安装边界尺寸来看，这款夹钳在锁紧状态下的整体长度控制在170毫米左右，底座的安装孔距为42毫米，安装时只需要在基板上对应位置加工两个M6或者M8的螺纹孔，就能完成固定，不需要做复杂的沉槽或者避让加工，夹钳在松脱状态下手柄会向上折叠抬起，整体占用的垂直高度比锁紧状态高出30毫米左右，在做治具整体布局的时候需要预留出对应的手柄操作空间，避免和周边的其他机构、工件出现运动干涉。夹钳的所有铰接转动位置都做了销轴铆接处理，销轴和铰接孔之间的配合间隙控制在0.1毫米以内，既保证了转动的顺畅度，又不会因为间隙过大导致压紧位置出现偏差，长期反复使用也不会出现铰接位松旷的问题。在实际选型应用的时候，这类夹钳通常会根据需要的压紧力、安装空间大小来匹配对应的型号，这款加强型的结构更适合用在焊接工装、机加工辅助定位这类对夹紧可靠性要求更高的场景，相比普通的轻型快速夹钳，它的结构件厚度更大，金属部件都做了表面防锈处理，在焊接飞溅、少量切削液飞溅的环境里也能长期稳定工作，不会轻易出现锈蚀、卡滞的问题。很多做非标治具的工程师在建模的时候，会直接把这类标准夹钳的模型导入到装配体里，直接匹配安装孔位，不需要从头绘制夹钳的每个零件，能大幅缩短设计周期，同时也能保证选型的夹钳和实际采购的标准件尺寸完全一致，避免出现安装位不匹配的加工错误。
