重载工况用U型吊环式重型铰接连接组件

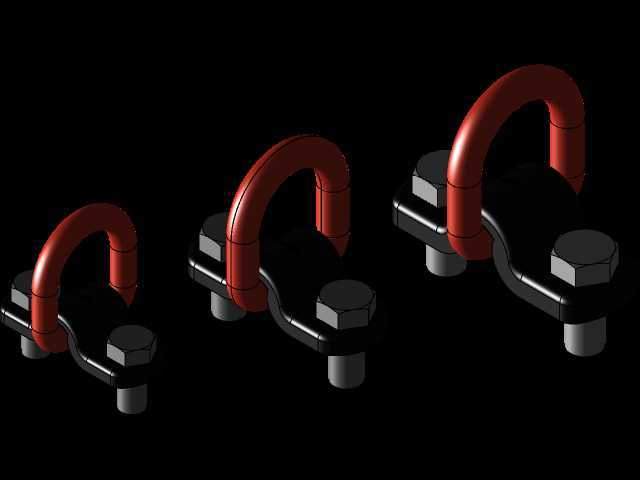

　　这类带U型吊环的重型铰接组件，常被用在矿山输送线的料斗翻转工位、重型工程机械的舱门铰接点、大吨位工装夹具的开合连接部位，区别于普通轻载合页，它的核心作用是在大载荷、频繁往复摆动的工况下，提供稳定的转动自由度同时承担径向与轴向的复合载荷，避免连接部位出现应力断裂或铰接松脱。从结构设计逻辑来看，组件采用分体式装配思路，黑色的铰接支座作为核心承载基体，每段支座上预留两个同轴的螺栓安装孔，配套的六角头螺栓穿过安装孔后可直接固定在设备的安装基面，不需要额外加工铰接支座的定位槽，降低了配套设备的加工难度；红色的U型吊环跨接在相邻两段铰接支座的转动副位置，既作为转动副的限位结构，防止铰接轴在摆动过程中轴向窜出，同时U型结构本身具备一定的弹性变形余量，在设备受到瞬时冲击载荷时，吊环可以通过微小形变吸收部分冲击能量，避免刚性连接直接把冲击载荷传递到螺栓固定点，造成螺栓剪断或者基面螺纹滑牙。

　　在安装边界的设计上，每段铰接单元的两个螺栓孔中心距经过匹配重载工况的载荷分布计算，螺栓采用标准大六角头规格，适配常规的重型机械安装孔位公差，不需要定制非标准紧固件；相邻铰接单元的转动间隙控制在合理范围，既保证摆动过程中无卡滞，也不会因为间隙过大造成铰接点晃动量超标，在长距离拼接使用时，多组组件串联后依然可以保持转动轨迹的一致性，不会出现局部卡别。从实际使用场景的适配性来看，这类铰接组件不需要额外配置润滑注油结构，铰接副的接触面采用自润滑耐磨的接触设计，在多粉尘、户外露天的工况下也能长期稳定工作，不会因为粉尘进入转动副造成磨损加剧；U型吊环的弧形过渡结构没有应力集中的直角棱边，在承受大拉力载荷时，应力可以沿着弧形面均匀分布，不会在吊环根部出现应力断裂的问题。

　　设计过程中针对重载工况的失效模式做了针对性优化：铰接支座的底部与安装基面贴合的面做了平面度公差控制，安装后不会出现局部悬空造成的支座受力断裂；螺栓的光杆段长度与铰接支座的厚度匹配，锁紧后螺栓的光杆部分承受剪切载荷，避免螺纹部位受剪造成的螺纹变形失效；U型吊环的两个安装脚与铰接支座的配合槽采用小间隙配合，装配后吊环不会出现径向晃动，摆动过程中吊环受力始终沿轴向分布，不会出现偏载造成的吊环变形。在外形尺寸的适配性上，单组铰接单元的厚度、螺栓伸出长度都控制在常规重型设备的安装空间范围内，不会因为结构尺寸过大造成周边部件的干涉，多组串联使用时可以根据实际需要的铰接长度灵活增减单元数量，不需要重新定制整体式铰接结构，大幅降低了设备维护和改造成本。这类铰接结构相比传统的整体式铸钢铰链，分体式的结构在单个部件出现磨损或损坏时，可以单独更换对应的零件，不需要整体拆卸整个铰接结构，大幅缩短了设备的停机维护时间，尤其适合连续作业的矿山、港口、重型生产线这类对设备稼动率要求高的场景。转动副的转动角度范围可以满足大部分重型部件的开合、摆动需求，不需要额外增加限位结构即可实现常规工况下的转动限位，避免摆动超程造成的部件碰撞损坏。
