80mm塑料杆可折叠调节操作手柄

　　这款带80mm塑料杆的折叠式操作手柄，主要面向各类需要手动调节行程、锁紧位置的工业设备操作端设计，在机床进给调节、工装夹具位置锁定、输送设备侧边张紧调节、小型检测设备工位调整等场景中都能适配。日常设备调试过程中，操作手柄是操作人员和设备机构直接交互的核心部件，常规固定式手柄在设备收纳、狭小空间操作时很容易出现磕碰、勾挂杂物的问题，甚至会因为手柄突出安装面过多，在设备运行过程中被误触引发机构移位，带来生产安全隐患，折叠结构的设计正是针对这类实际使用痛点做的优化。

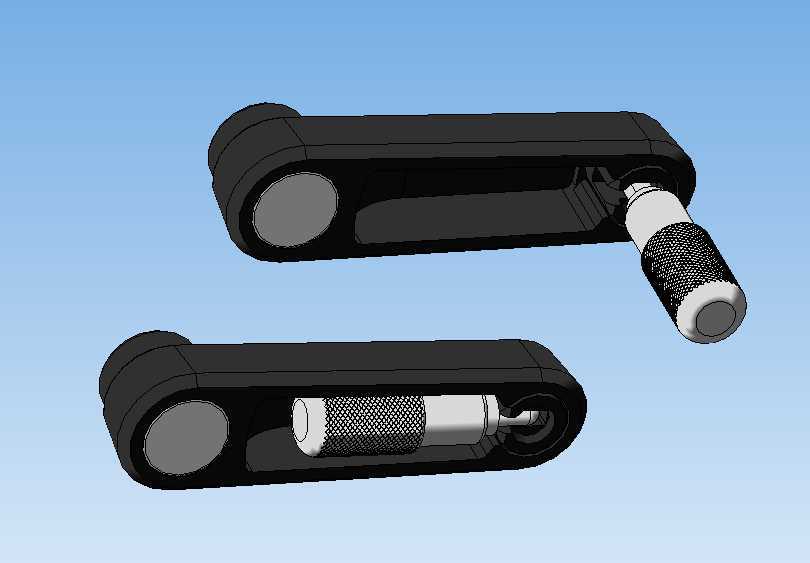

　　从功能特性来看，这款手柄的折叠结构采用销轴铰接式设计，非操作状态下握杆可以绕铰接轴转动收纳到手柄基座的开槽内，整体收纳后突出安装基座的高度大幅降低，能有效避免设备周边通行、物料转运过程中的误碰问题。握杆部分采用80mm长度的塑料材质，表面做了网纹滚花处理，操作人员手动施力旋转时能提供足够的摩擦力，即使手上沾有少量切削液、润滑油脂，也不会出现打滑脱力的情况，塑料材质相比金属握杆，冬季低温环境下操作不会有明显的冰感，长时间握持调节的舒适度更好。基座部分采用一体化的长条形结构，铰接端做了圆弧过渡处理，没有尖锐的棱角，避免操作过程中划伤手部，基座的安装端预留了标准的方孔连接位，和设备上的调节轴配合时，能传递足够的扭矩，不会出现转动打滑的问题，方孔连接的形式也方便快速拆装更换，日常维护时不需要额外加工连接结构，直接替换原有同规格手柄即可使用。

　　设计过程中，首先要考虑的是操作力的传递路径，操作人员施加在握杆上的旋转力，通过铰接销轴传递到基座，再通过基座端部的方孔传递到设备的调节螺杆或者调节轴上，因此铰接位置的配合间隙做了严格控制，既保证握杆可以顺畅转动折叠，又不会因为间隙过大导致操作时出现旷量，影响调节的精准度。握杆的长度设置为80mm，是经过实际操作力矩测算的，这个长度下，普通人单手施加的力足够驱动常规调节机构的锁紧、行程调整需求，同时不会因为力臂过长导致调节时力矩过大，损坏内部的调节螺杆或者锁紧结构。基座的开槽尺寸刚好可以容纳折叠后的握杆，收纳后握杆表面和基座表面基本齐平，不会出现突出部分，整体外形简洁，没有多余的凸起结构。

　　安装边界方面，这款手柄的基座长度适配常规的调节轴安装位，安装时只需要保证调节轴端部的方头尺寸和基座方孔匹配，安装后基座转动范围内没有其他结构干涉即可。折叠状态下，整体占用的空间仅为基座本身的外形尺寸，相比同规格固定式手柄，空间占用减少60%以上，特别适合安装在设备侧边、操作面狭窄的位置，比如小型台式钻床的工作台升降调节端、工装夹具的侧向锁紧位、自动化线体侧边的手动调节工位等。在实际使用中，当需要进行调节操作时，只需要将握杆从基座开槽中扳出到垂直于基座的工作位置，就可以像普通固定手柄一样旋转施力，调节完成后将握杆按回基座开槽内即可完成收纳，整个操作过程不需要额外的锁定或者解锁结构，铰接位置自带的阻尼可以保证握杆在收纳状态下不会因为设备振动自行脱出，工作状态下也不会因为施力出现弯折，完全能满足工业场景下频繁操作的耐用性要求。

　　从结构细节来看，握杆和铰接轴的连接采用过盈配合，握杆不会在销轴上出现轴向窜动，长期使用也不会出现松脱的问题。塑料握杆的材质选用增韧型工程塑料，具备一定的耐油、耐切削液腐蚀能力，在机加工车间的复杂环境下长期使用，不会出现开裂、表层脱落的问题。基座部分采用金属材质一体成型，强度足够承受大扭矩操作，不会因为施力过大出现基座变形、断裂的情况。整体结构没有多余的零散零件，长期使用不需要额外添加润滑油维护，铰接位置的阻尼特性可以保持长期稳定，不会因为使用次数增加出现松动或者卡滞的问题。
