物流搬运小车配套支撑提升支架结构

　　在车间物料转运、仓储线边配送的场景里，这类带提升功能的支架是手动或半电动搬运小车上的核心执行部件，主要作用是在小车停靠作业时，将车体整体抬升脱离脚轮接触，或是在需要固定工位的场景下锁止车体位置，避免作业过程中车体滑移偏移，也能减少脚轮长期承压带来的损耗。不少线边配送的工位旁，地面存在轻微坡度或是接缝高差，普通带刹车脚轮的锁止力有限，重载状态下容易出现溜动，这类提升支架落地后能形成刚性支撑，接触面积比脚轮刹车的摩擦面大很多，支撑稳定性更有保障。

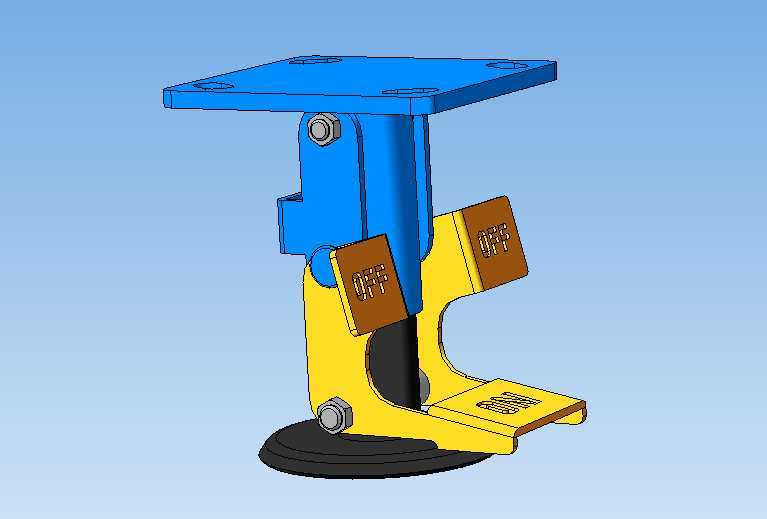

　　从结构设计逻辑来看，这个支架采用了上安装法兰、中部铰接臂、下部支撑踏板与底座的分层结构，顶部的方形法兰开有四个对称安装孔，用来和小车底部的车架横梁通过螺栓刚性连接，安装孔的位置公差控制在±0.1mm范围内，保证装配后支架不会出现偏斜，受力方向始终垂直于地面。中部的蓝色主体是支架的承载主体，采用箱型折弯结构焊接成型，相比实心铸件在同等承重能力下重量减轻近40%，同时内部预留的铰接销轴孔做了镶套处理，销轴采用40Cr调质处理，表面硬度达到HRC28-32，反复铰接动作的磨损量能控制在合理范围，长期使用不会出现松旷异响。

　　下部的黄色构件是操作执行部分，带防滑纹路的踏板是人工操作的施力位置，踏板的踩踏高度距离地面预留了120mm的操作空间，符合人工脚踩操作的人机工程尺寸，不需要过度抬脚就能完成触发动作。踏板和支撑臂之间通过杠杆结构联动，踩下踏板时，铰接臂会绕中部销轴转动，将底部的黑色橡胶支撑垫向下压，直到支撑垫完全接触地面并将车体抬升10-15mm，这个抬升高度刚好能让小车的脚轮完全脱离地面承载，所有载荷都通过支架传递到地面，此时侧面的锁止块会自动卡入定位槽，保持支撑状态不需要持续踩住踏板；需要解除支撑时，踩下外侧的释放踏板，锁止块脱开，支撑臂在复位弹簧的作用下抬起，支撑垫离开地面，脚轮重新接触地面就可以推动小车移动。

　　设计过程中需要重点考虑几个边界条件：首先是安装边界，支架顶部法兰的外形尺寸控制在180mm见方，适配大多数中小型搬运小车的底部车架安装空间，不会和小车的电池仓、驱动轮安装位产生干涉；支架收起状态下，底部支撑垫距离地面的最小间隙是30mm，保证小车在经过车间常见的20mm高地面减速带、轨道接缝时不会出现剐蹭。其次是承重边界，单组支架的额定静承重设计为500kg，一台小车通常配置4组同型号支架，总承载能力可以覆盖2t以内的重载搬运需求，支撑垫采用丁腈橡胶材质，邵氏硬度65度，接触地面时既能提供足够的摩擦系数，又不会划伤环氧地坪或是水泥地面，同时橡胶垫的磨损后可以单独拆卸更换，不需要更换整个支架总成，降低后期维护成本。

　　在铰接位置的间隙控制上，设计时预留了0.05-0.1mm的配合间隙，既保证铰接动作顺畅无卡滞，又不会因为间隙过大导致支撑状态下车体出现晃动。侧面的锁止机构采用斜面自锁设计，锁止角度小于5度，即使在支撑状态下受到侧向冲击力，锁止块也不会自行脱开，只有主动触发释放踏板才能解除支撑状态，避免误操作带来的安全风险。另外支架的表面处理采用喷塑工艺，蓝色和黄色的区分色也符合工业设备的安全色规范，黄色的操作部分有明显的视觉提示，操作人员能快速识别操作位置，减少误操作的概率。

　　实际应用中，这类支架除了用在普通搬运小车上，也可以适配在移动式工作台、移动焊接工装架、线边物料周转车等需要频繁移动又需要工位固定的设备上，安装时只需要根据设备底部的横梁尺寸调整安装孔位，不需要对设备主体做大规模改动，适配性较强。在做三维建模的时候，需要重点验证铰接运动的干涉情况，模拟踩下踏板到锁止、释放的全行程动作，确认每个运动节点都没有零件干涉，同时要做受力仿真分析，验证在额定承重下，中部铰接臂、销轴、安装法兰的应力分布都在材料许用应力范围内，避免长期重载出现结构变形。
