Axmo TMF3-200封闭式电动直线执行器结构

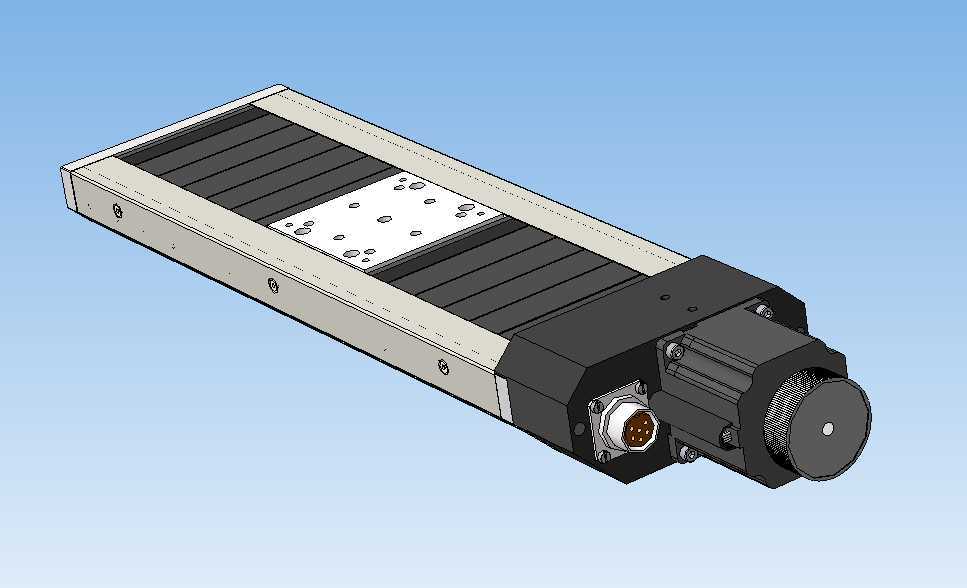

　　这款Axmo TMF3-200电动直线执行器，在3C电子精密装配、光伏组件排版、锂电叠片工位这类对传动精度、防护等级有明确要求的自动化场景中适配度很高，区别于开放式的同步带或丝杆滑台，它采用全封闭的钢带防护结构，能有效阻隔车间内的铝屑、焊渣、粉尘落入传动腔体，在打磨、点胶这类有少量飞溅物的工位也能长期稳定运行，不需要频繁清理导轨或丝杆表面的杂物。从结构设计来看，驱动端采用伺服电机直连的布局，没有额外的同步带减速结构，传动回差控制在极小范围内，电机端集成了快插式动力与编码器接头，现场布线时不需要拆开机身接线，能大幅缩短设备装配的布线周期，接头处做了密封处理，可适配常规工业环境的防泼溅要求。执行器的滑台采用整块铝合金铣削加工而成，

　　台面上预留了成阵列排布的内螺纹安装孔，不管是加装气动夹爪、真空吸具还是视觉检测支架，都可以直接通过螺栓固定，不需要额外加工转接板，滑台与内部传动块之间采用锁紧式连接，长期往复运行不会出现连接松动导致的定位偏移。机身主体采用挤压铝型材一次成型，型材两侧预留了T型安装槽，既可以从底部通过螺栓将执行器固定在设备机架上，也可以通过侧面T槽加装行程开关、防尘罩挡板或者拖链支架，安装方式灵活，不需要对型材做二次加工。在设计安装边界时，这款执行器的总长度需要结合有效行程来核算，驱动端的电机部分会占用固定的轴向尺寸，在做设备布局时需要预留出电机的安装空间以及尾部编码器接头的插拔空间，避免出现机身安装完成后无法插拔线缆的问题；

　　机身的宽度与高度尺寸控制紧凑，在多轴拼接组成XY十字平台或者XYZ三轴模组时，不会占用过多的设备内部空间，适合在紧凑型自动化设备内部使用。传动部分采用高精度滚珠丝杆搭配线性导轨的组合，导轨的预压量根据常规自动化装配的负载需求做了匹配，既能保证高速运行时的刚性，也不会因为预压过大导致运行阻力升高、电机负载过大；丝杆的端部采用成对角接触轴承支撑，可承受一定的轴向负载，在垂直安装使用时，搭配带抱闸的伺服电机即可避免断电后滑台下坠的问题，不需要额外加装配重或者制动机构。封闭式的上盖板采用不锈钢带与两端的张紧结构连接，滑台移动时钢带会随滑台同步收放，始终保持上表面的密封状态，相比传统的风琴罩防护，这种钢带防护的运行噪音更低，

　　不会出现风琴罩长期运行后褶皱破损、积尘难以清理的问题，在洁净度要求稍高的车间环境也能适用。滑台的侧面预留了感应片安装位，用户可根据实际行程需求加装原点、正负限位的光电传感器，传感器的走线可以顺着机身侧面的线槽排布，一直延伸到驱动端的接头处，整体布线整洁，不会出现线缆拖挂影响滑台运行的问题。在选型适配时，这款执行器可根据实际负载、运行速度、定位精度要求选择不同导程的丝杆，导程越大则最高运行速度越高，对应相同电机转速下的推力会更小，设计人员可根据实际工位的节拍要求、负载重量做匹配计算，不需要对机身结构做额外修改，不同导程的丝杆版本安装尺寸完全一致，设备迭代时更换丝杆版本即可适配新的工况需求，不需要重新设计安装机架。
