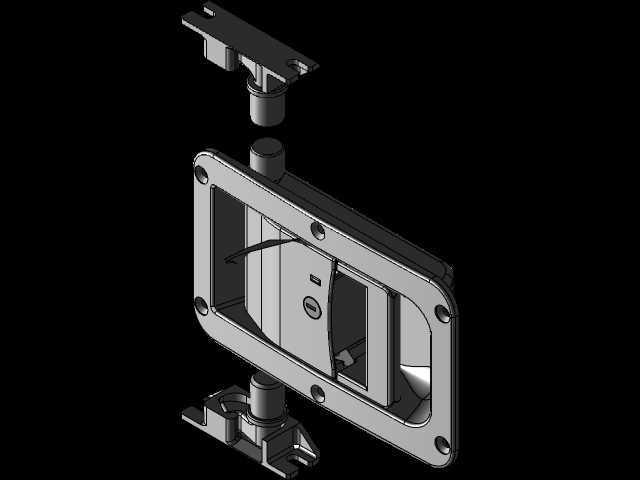

TakigenFA-1815-S-1带挡块凸轮锁结构

　　这款带挡块的凸轮锁结构，在工业箱体、特种机柜、户外设备舱等需要可靠锁闭的场景中应用十分广泛，区别于普通平面锁无定位挡块的结构，它额外集成的挡块结构能在锁舌转动到锁止位置时提供硬限位，避免锁舌过转导致的锁闭失效，也能在设备受振动冲击时限制锁舌的意外回转，大幅提升锁闭可靠性。从实际使用场景来看，这类锁常被用在轨道交通车载设备舱、户外通讯机柜、工程机械检修门、特种车辆工具箱这类对锁闭可靠性要求高，同时需要频繁开合检修的部位，普通无挡块凸轮锁在长期受振动的工况下，很容易出现锁舌慢慢回转松脱的问题，而带挡块的结构刚好能解决这个痛点，挡块在锁止位与安装基座的限位面贴合，能承受更大的侧向冲击力，不会因为门板受外力挤压就出现锁舌移位。

　　从功能特性上拆解，这款锁采用隐藏式面板安装结构，安装后面板与门板表面齐平，没有外凸的操作部件，既可以避免搬运、开合过程中勾挂外物，也能减少户外环境下灰尘、雨水顺着操作缝隙渗入锁体内部的概率。锁芯采用常规弹子锁结构，配套专用钥匙才能开启，操作时钥匙插入锁芯转动，带动内部的凸轮机构驱动上下锁舌同步伸缩，锁舌伸出时卡入门框对应的锁扣卡槽内，同时挡块随转轴转动到基座的限位槽位置，完成双重锁止定位；解锁时反向转动钥匙，锁舌回缩，挡块脱离限位位，门板即可正常开启。锁体的操作把手采用内凹式设计，平时隐藏在面板的凹槽内，需要操作时抠出把手转动即可，不需要额外预留外凸把手的操作空间，适合安装空间紧凑的箱体门板。

　　从设计思路层面分析，这款锁的结构做了多维度的工况适配：首先是安装法兰的设计，法兰周向布置了6个安装孔，采用沉头孔设计，安装后螺丝头部完全沉入法兰面内，不会突出表面影响美观或者造成剐蹭，法兰与门板接触的面做了一圈浅凹槽，可配套嵌入密封胶条，安装后能实现IP65级别的防护效果，满足户外淋雨、粉尘环境的使用要求。其次是锁舌的连接结构，上下锁舌采用可调节设计，锁舌与转轴的连接位置预留了调整余量，可根据门板与门框的实际间隙调整锁舌的伸出长度，适配不同厚度的门板与不同深度的锁扣槽，不需要针对不同安装场景单独定制锁舌长度，大幅提升了产品的通用性。另外挡块的位置做了耐磨处理，挡块与基座限位面接触的部位采用加厚的金属材质，长期频繁转动磨损量极小，不会因为磨损出现锁止位间隙过大、锁闭晃动的问题。

　　关于外形尺寸与安装边界，这款锁的主体面板为矩形圆角结构，整体外轮廓尺寸适配行业通用的标准门板开孔，安装时只需要在门板上开出对应尺寸的矩形安装孔，将锁体从正面嵌入开孔，背面用配套的压片或者螺丝锁紧即可，不需要额外做复杂的固定结构。锁体的整体厚度控制在较小范围内，适配门板厚度从1.2mm到5mm的各类金属门板、复合板材门板，上下锁舌的最大伸出长度为18mm，对应的门框锁扣槽深度只要大于20mm即可满足安装要求，锁舌的伸缩行程为12mm，解锁状态下锁舌完全缩入锁体内部，不会突出门板背面，避免门板开合过程中锁舌刮蹭箱体内的元器件或者布线。安装法兰的宽度比安装孔单边大8mm，能完全覆盖安装孔的边缘，即使开孔尺寸有少量误差也能正常遮盖，不会出现安装缝隙过大的问题。

　　在实际选型应用中，需要注意几个安装边界：首先是门板内侧需要预留足够的锁体容纳空间，锁体背面突出门板的部分需要预留至少35mm的深度空间，避免锁体与箱体内的安装梁、元器件发生干涉；其次是门框上的锁扣安装位置需要与锁舌位置精准对正，锁扣的导向面需要做15度的倒角，方便锁舌顺利导入锁扣槽内，避免出现锁舌顶死无法锁止的问题；另外如果是用在有振动冲击的工况下，建议在锁体法兰与门板之间加装橡胶减震垫，进一步降低振动传递到锁体内部的幅度，延长锁具的使用寿命。这款锁的整体结构没有复杂的传动部件，所有运动部件都做了润滑处理，长期使用不需要额外加注润滑油，维护成本极低，适合各类工业场景下的长期免维护使用需求。
