带联锁结构的T形箱柜操作手柄结构

　　这类带联锁的T形手柄，核心应用场景集中在工业电气柜、户外设备机箱、特种车辆舱门、仓储密封柜体这类需要同时满足启闭操作与联锁防护的部位，日常作业中操作人员通过扳动T形握把完成柜门的解锁与开启，联锁结构的存在可以避免柜门未完全锁止时被误开启，或是在设备带电、内部带压的状态下违规开门引发安全风险，相比普通无联锁的平面把手，它能在操作端直接实现锁止状态的机械约束，不需要额外加装辅助锁扣，在户外机柜、工程机械侧舱、恒温恒湿设备密封门这类对锁止可靠性有要求的场景中适配性极强。

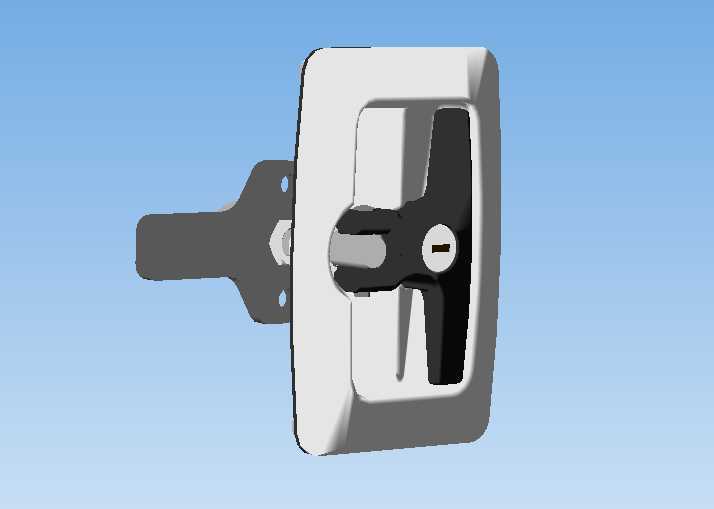

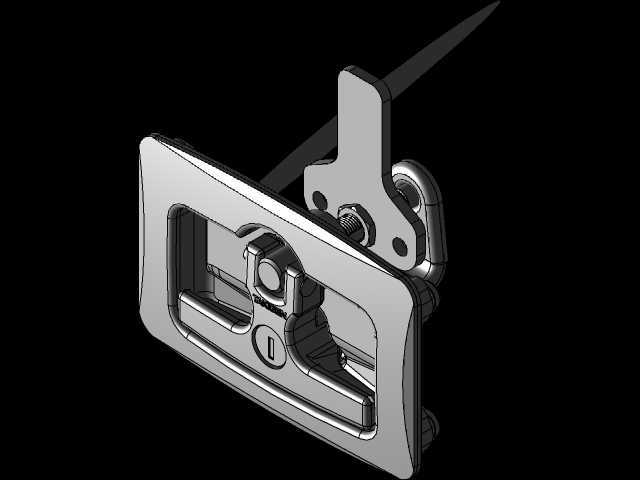

　　从功能特性来看，这款手柄的联锁结构与T形握把做了集成式设计，握把转动时会同步带动内部的锁舌伸缩，当手柄转动到锁止位置时，联锁销会自动卡入基座的限位槽内，此时如果没有触发解锁动作，握把无法被扳动，能避免设备运行过程中因为振动、外力触碰导致手柄松脱、柜门意外开启的问题；基座部分做了嵌入式安装的沉台结构，安装完成后手柄基座与柜门表面基本齐平，不会突出柜体表面形成磕碰隐患，T形握把的握持段做了圆弧过渡处理，操作人员戴劳保手套操作时也能稳定施力，不会出现打滑的问题，锁舌部分采用了可调式的伸出长度设计，可以适配不同厚度的柜门密封胶条压缩量需求，保证柜门关闭后锁止到位，密封胶条的压缩量保持在合理区间，避免出现密封不严或是锁止过紧导致胶条过早老化的问题。

　　设计思路上，这款结构优先考虑了操作可靠性与安装便捷性的平衡，整体分为外露操作段、基座固定段、内部锁舌传动段三个独立模块，外露部分的T形握把与基座之间设置了耐磨衬套，长期反复扳动也不会出现基座磨损导致的手柄旷量，联锁结构采用纯机械触发的形式，不需要额外接入电气信号，在无供电的纯机械柜体上也能正常使用，避免了电子联锁结构断电失效的风险；基座的固定孔位采用了行业通用的方形开孔尺寸，能够直接替换市面上同规格的传统T形手柄，不需要对现有柜体的安装孔做二次加工，降低了老旧设备改造换型的成本。握把的转动行程做了限位设计，从锁止到解锁的转动角度控制在90度，操作人员单次扳动即可完成解锁动作，不需要大角度转动手腕，符合人机操作的施力习惯，联锁触发的位置设置在握把靠近基座的一侧，操作人员握紧握把时自然会触发联锁解锁，不需要额外做多余的按压或者拨动动作，操作流程没有冗余步骤。

　　从安装边界来看，这款手柄的基座嵌入部分的外形尺寸适配常规1.5mm到3mm厚度的金属柜门，安装时只需要在柜门对应位置冲切出匹配的方形安装孔，将基座从柜门外侧嵌入后，从内侧用配套的压片与紧固件锁紧即可，不需要做焊接或者其他不可逆的固定操作，后期维护更换时只需要拆出内侧紧固件就能完成整体替换；内部锁舌的伸出长度调节范围在10mm到22mm之间，可以根据柜门与柜体框架之间的间隙大小调整锁止深度，当柜门加装了不同厚度的密封胶条、或是柜体框架存在一定的加工公差时，都能通过调整锁舌长度保证可靠锁止。手柄外露部分的突出高度控制在25mm以内，在狭窄的设备安装通道内也不会因为突出过多被过往的物料、工具磕碰损坏，握把处于锁止状态时与基座表面贴合，没有突出的棱角，能避免人员经过时被勾挂衣物或者划伤。锁舌的传动结构采用了金属嵌件注塑的形式，传动部位的受力件为金属材质，外部的握把与基座外壳采用工程塑料材质，兼顾了结构强度与耐腐蚀性能，在户外高湿、有轻度腐蚀的环境下使用也不会出现过早锈蚀失效的问题，联锁的限位销采用了不锈钢材质，长期使用也不会因为锈蚀导致联锁卡滞，保证每次锁止都能可靠卡入限位位，不会出现联锁失效的情况。
