多规格带铰链吊环螺栓结构设计

　　在车间重型工件转运、模具吊装、设备检修移位这类场景里，吊点连接件的可靠性直接决定作业安全，这套带铰链结构的吊环螺栓，就是针对常规刚性吊环无法适配多向受力工况做的优化设计。很多现场作业时，被吊工件的重心很难和吊点完全垂直，普通一体式吊环在斜向拉力作用下，环部和螺杆衔接位置会产生额外的弯曲应力，长期使用容易出现应力集中导致的断裂隐患，而这套结构在吊环和螺栓衔接处做了铰接式设计，允许吊环绕螺杆轴线在一定角度范围内自由偏转，不管是单吊点垂直起吊，还是多吊点配合吊装时钢丝绳产生的斜向拉力，都能让吊环环部始终顺着拉力方向受力，避免螺杆承受额外的弯折载荷。

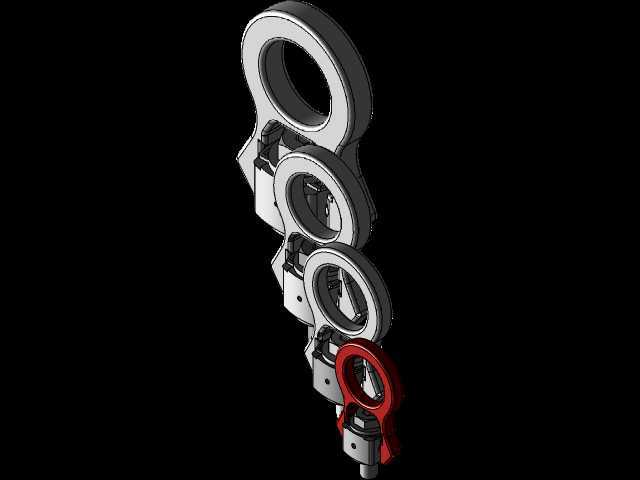

　　从结构细节来看，整套部件分为四个不同载荷等级的规格，每个规格都由锻造吊环体、铰接销轴、六角螺母、防松垫圈、带肩螺杆几个部分组成。吊环部分采用了变截面的流线型设计，环体内孔做了大圆角过渡，避免和钢丝绳、卸扣接触位置产生尖锐棱角切割索具，环体和铰接座衔接的位置做了加厚处理，对应拉力传递路径上的截面做了等强度优化，不会出现局部应力突变。铰接位置的销轴和孔采用小间隙配合，既保证吊环转动灵活，又不会因为间隙过大产生晃动冲击，螺杆部分的轴肩直接抵接铰接座底面，起吊时的拉力直接通过轴肩传递到被连接件表面，不会让螺纹承受主要的拉伸载荷，螺纹段的长度预留了足够的调节余量，适配不同厚度的安装基板，配套的六角螺母和防松垫圈可以在安装后提供足够的预紧力，避免吊装过程中因为振动出现螺纹松动。

　　做安装边界设计时，不同规格的螺杆直径、环体内径、铰接座尺寸都做了梯度匹配，最小规格适配小吨位的工装夹具、轻型模具吊装，最大规格可以满足中大型设备部件、重型焊接构件的吊点安装需求。安装时需要注意，被连接件的安装面必须做平整处理，保证螺杆轴肩和安装面完全贴合，不能有倾斜或者间隙，螺纹拧入深度要达到螺杆直径的1.5倍以上，保证螺纹啮合强度足够。和常规的焊接吊耳相比，这种螺栓式吊环不需要在工件表面做焊接作业，不会破坏工件母材的热处理性能，安装拆卸都很方便，可以重复在不同工件上使用，铰接结构的存在也让它在复杂吊装场景下的适应性更强，比如车间内天车配合手拉葫芦做设备移位时，吊点受力方向会随着设备移动不断变化，这种可偏转的吊环能始终保持受力方向和环体平面一致，不会出现别劲、卡滞的情况。

　　建模过程中，对铰接位置的配合间隙、环体的圆角过渡、螺纹的收尾长度都做了精准还原，每个规格的尺寸比例都按照实际载荷等级做了匹配，吊环部分的外形做了符合锻造工艺的拔模斜度处理，没有出现工艺无法实现的尖锐直角或者薄壁结构，螺杆和螺母的螺纹参数采用通用公制粗牙螺纹，方便现场替换标准紧固件，防松垫圈的齿面角度、开口尺寸都符合通用五金件的标准参数，整个模型可以直接用于吊装方案的布局验证、吊点选型的干涉检查，也可以作为工装设计时的标准吊具部件直接调用。在做设备整体吊装方案设计时，直接把对应规格的模型装配到预设吊点位置，就能模拟不同起吊角度下吊环和周围结构的间隙，避免实际吊装时出现吊环和设备外壳、加强筋碰撞导致无法偏转的问题，也能提前核算每个吊点的安装空间是否足够，保证现场安装时扳手有足够的操作空间拧紧螺母。
