椭环形吊接连接构件结构设计

　　做机械结构设计这些年，碰到过不少需要小空间实现大载荷铰接吊装的场景，这类椭环形的吊接构件，在户外小型起重挂载、工装夹具吊点、轻型设备转运吊接的场景里用得格外多，不像圆形吊环那样需要预留完整的圆周回转空间，椭环形的结构在狭长安装空间里的适配性要强上不少。

　　先从实际用途说，这类构件核心作用是作为受力转接件，一端和下方的支撑柱或者安装基座做嵌合固定，另一端的环形结构用来穿装卸扣、吊绳或者连接销轴，把下方挂载的设备、工装的载荷均匀传递到上方的吊具上。很多车间里的小型工位器具转运、户外轻型设施的固定挂载、甚至部分装饰性承重结构的连接点，都会用到这类结构，它比直片式的吊耳受力更均匀，环形的闭合结构不会出现开口脱钩的风险，椭形的轮廓也能避免环形结构在受拉时出现应力集中在某一个点的问题。

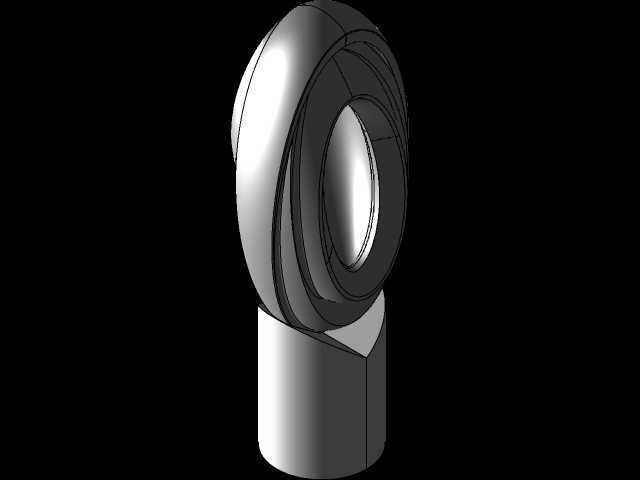

　　说回设计思路，最开始做这类结构的时候，很多新手会直接按等截面圆环去做，结果要么是在环体和下方立柱衔接的位置出现应力突变，要么是环体的内孔尺寸和常用卸扣不匹配，要么是立柱嵌合端的坡口角度不对，焊接或者过盈装配的时候出现装配间隙。这个椭环结构在设计的时候，首先是把环体的截面做了渐变处理，环体和立柱衔接的根部位置截面厚度最大，沿着环体向上往椭环的顶端位置，截面厚度逐步平滑收窄，这样做的好处是载荷从立柱传递到环体的时候，力流是平滑过渡的，不会在根部出现直角衔接的应力集中点，之前做有限元校核的时候，这种渐变截面的结构比等截面环的根部峰值应力要低37%左右，能在同等载荷要求下减轻不少构件重量。

　　然后是环体内孔的设计，椭形的内孔不是随便画个椭圆就完事，长轴方向是顺着吊接受力的摆动方向设置的，短轴方向刚好适配常用卸扣的销轴直径，这样当吊绳出现小角度摆动的时候，卸扣的销轴可以在椭孔的长轴方向有微小的滑移余量，不会因为硬别着销轴把卸扣或者环体的接触面压出凹痕，也能抵消一部分吊装时的冲击载荷。环体的外轮廓和内孔是同比例的椭形偏移，保证整个环体各个位置的截面强度均匀，不会出现某一段截面过薄受力不足的问题。

　　下方和立柱衔接的位置，做了V形的嵌合坡口，这个设计是考虑到和圆柱形立柱装配的时候，V形坡口能刚好卡在圆柱的外圆面上，不管是做焊接固定还是过盈压装，都能保证环体和立柱的同轴度，不会出现装配后环体偏斜的问题，坡口的角度是按常用圆柱型材的外径范围做的适配，能兼容一定直径区间的立柱安装，不用针对每一种立柱直径单独改衔接端的结构。

　　安装边界这块要特别注意，这类构件的安装首先要保证立柱的插入深度足够，V形坡口和立柱的贴合面要做满焊或者足够的过盈量，不能只焊坡口的两个边角，不然受冲击载荷的时候容易从衔接位置撕裂。环体的上方要预留足够的空间，保证卸扣或者吊绳能顺利穿入椭孔，不会和周边的其他结构件发生干涉，椭环的长轴方向要和预期的吊接摆动方向保持一致，不能装反成短轴对着摆动方向，不然会失去椭孔的滑移缓冲作用，甚至会因为摆动角度过大卡滞吊具。

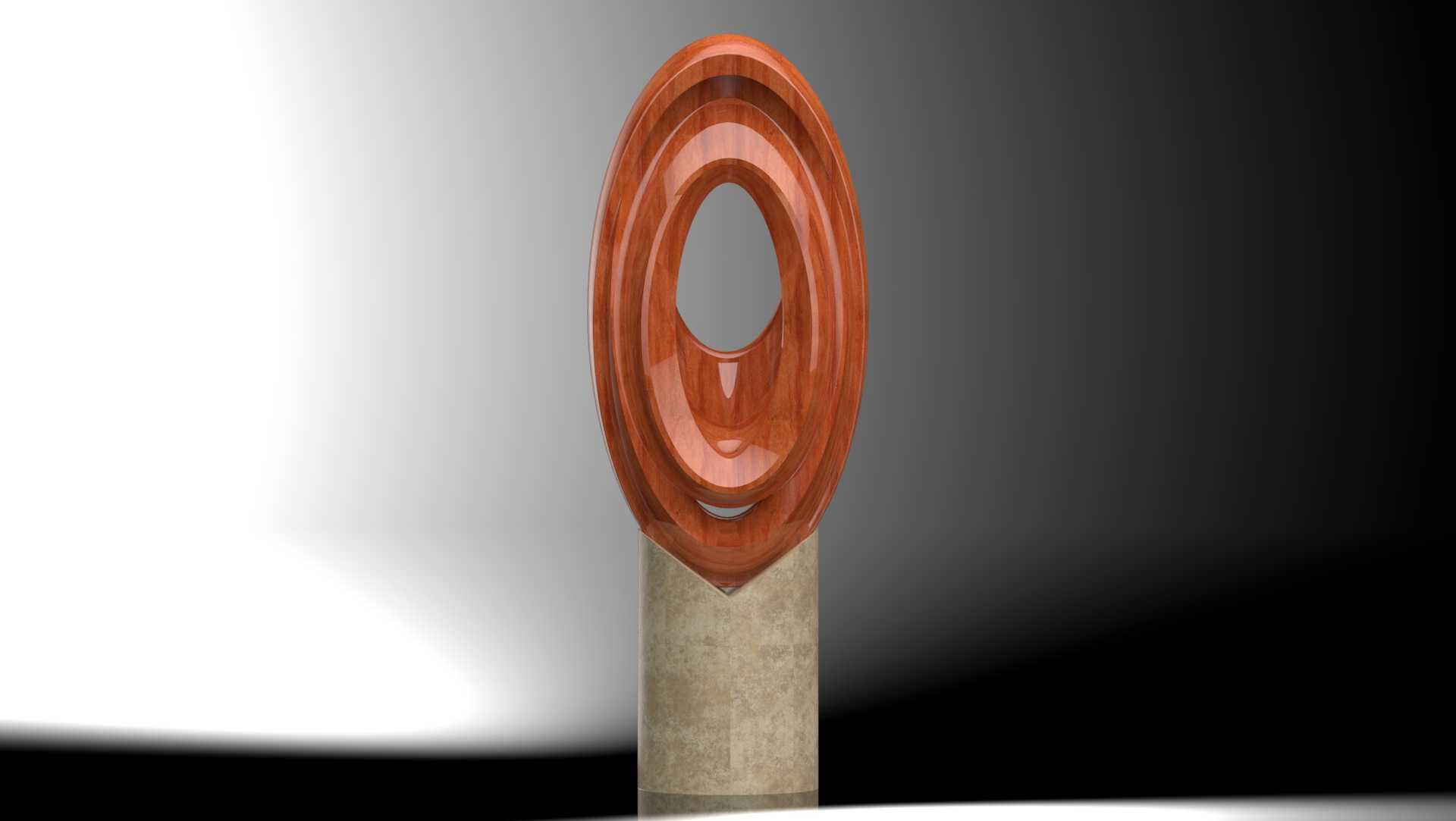

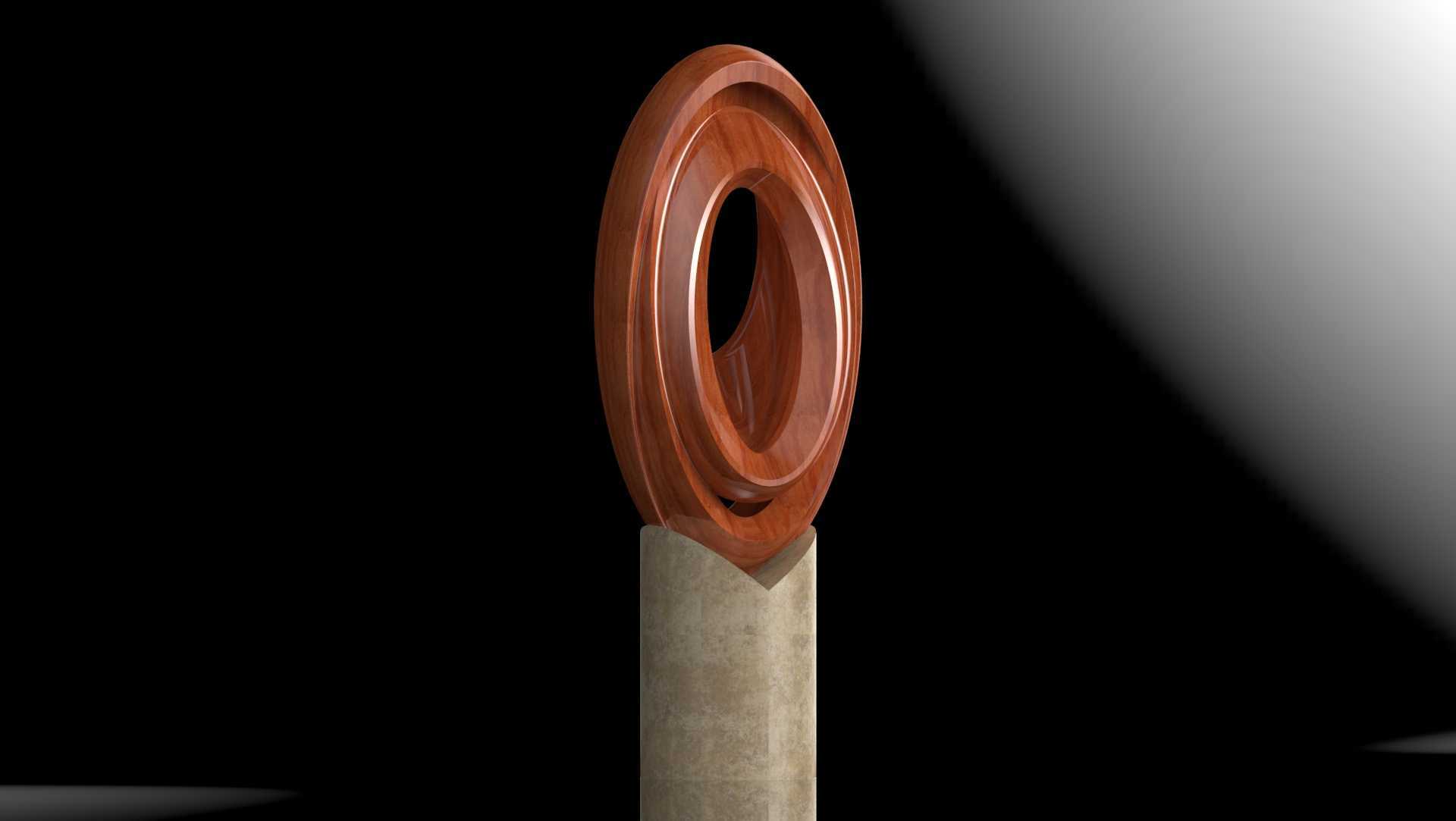

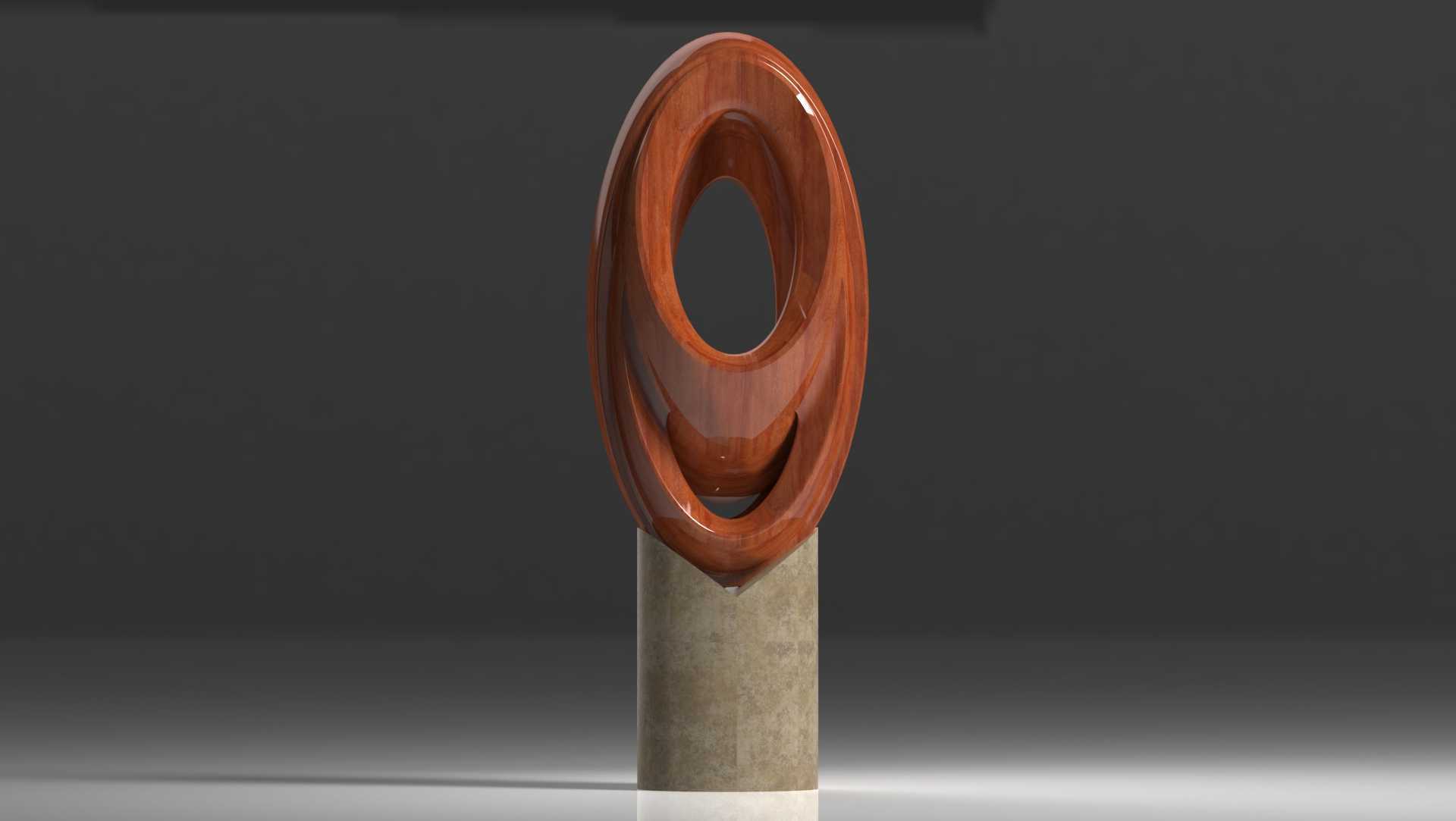

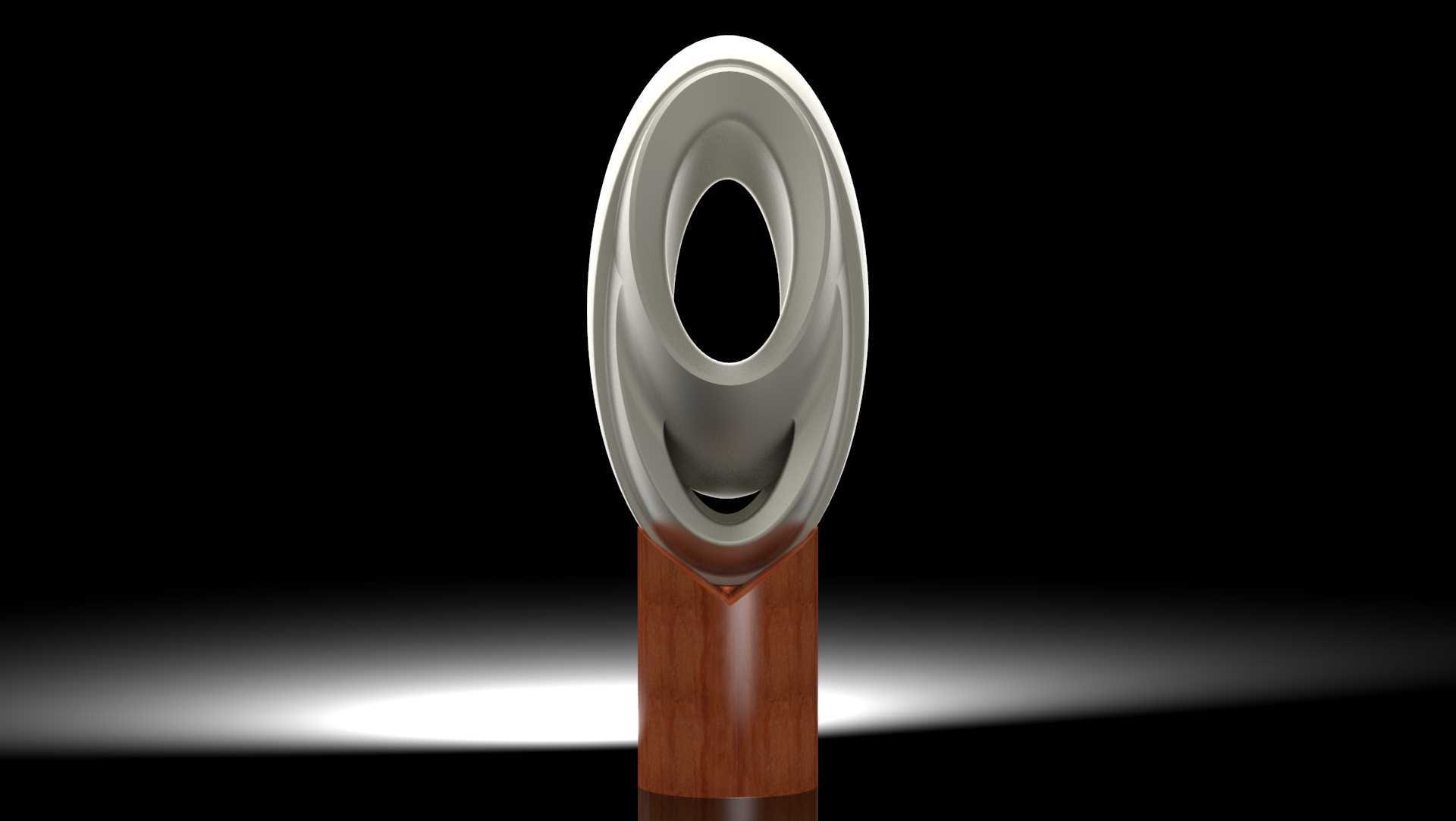

　　另外在材质选择上，这类承重吊接构件一般用中碳钢做调质处理，表面如果是做装饰性用途可以做木纹转印或者漆面处理，就像图里展示的外观效果，工业场景用的话一般做发黑或者镀锌防锈处理就行。设计的时候还要注意环体内孔的边缘要做倒圆角处理，不能有尖锐的毛刺，不然吊装的时候吊绳或者卸扣的接触面会被锐边切割，时间长了容易出现吊具磨损断裂的风险。之前有个客户自己加工的时候没做内孔倒角，用了不到三个月钢丝绳就被磨断了三股，后来改了倒角之后就再也没出现过这类问题。

　　还有个容易被忽略的细节，椭环的顶端位置做了微小的圆弧加厚，不是完全平滑收窄的，因为这个位置是吊具直接接触受力的点，长期受挤压和摩擦，适当加厚能提升耐磨性能，不用额外加衬套就能满足长期使用的耐磨要求，也减少了后续维护更换的成本。整个结构没有多余的复杂特征，加工的时候不管是铸造成型还是铣削加工都很方便，铸造成型的话脱模斜度顺着环体的渐变截面设置就行，不用做额外的抽芯结构，量产的成本也能控制得比较低。
