日产UD重型卡车底盘SolidWorks设计模型

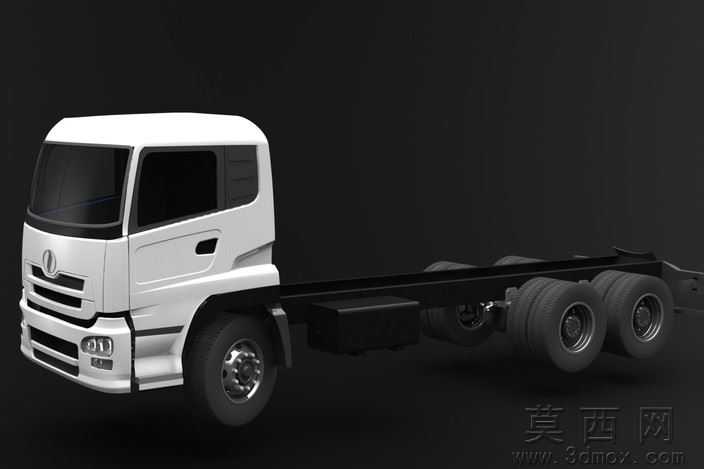

本模型为日产UD系列重型卡车底盘三维设计成果，建模阶段以真实量产重卡的结构参数为基准，在SolidWorks2012软件环境中完成全流程搭建，首先通过草绘工具绘制驾驶室轮廓、底盘纵梁的截面基准线，依托拉伸、放样、倒角等基础特征命令完成驾驶室曲面造型与底盘框架的实体构建，针对驾驶室的进气格栅、车灯、车门把手等细节结构，采用曲面切除、阵列特征完成精细化还原，底盘部分的悬挂支架、车桥、轮胎、燃油箱等附属部件，通过自下而上的装配逻辑完成约束配合，所有部件的装配间隙、相对位置均参考实车参数设置，避免出现干涉错位问题。参数设计层面，模型严格匹配重型卡车6x4驱动形式的尺寸规范，轴距、轮距、轮胎规格、驾驶室离地高度等核心参数均参照UD重卡的量产数据设定，底盘纵梁的截面厚度、悬挂部件的安装孔位均按照商用车设计标准预留合理公差，可直接用于结构验证与改装设计参考。渲染材质环节，对模型各部件赋予对应真实材质，驾驶室外壳采用白色高光汽车烤漆材质，还原实车的漆面光泽与反光效果，底盘车架采用哑光黑色金属材质模拟高强度钢材质感，轮胎采用黑色橡胶材质并添加胎面纹理细节，轮毂采用亮面镀铬金属材质，车灯部分采用半透明聚碳酸酯材质，通过环境光影调整让整体渲染效果贴近实车展示质感，清晰呈现各部件的结构层次。结构原理上，模型完整还原了重卡底盘的承载逻辑，驾驶室通过悬置结构与车架前端连接，车架作为核心承载部件贯穿整车前后，中后桥通过多片钢板弹簧悬挂与车架连接实现承载缓冲，多组轮胎通过轮毂轴承与车桥配合传递驱动力，底盘侧部布置的燃油箱、蓄电池等附属部件均按照实车布局固定在车架纵梁两侧，清晰展现了重型商用车的底盘布置逻辑与承载传递路径。软件兼容方面，模型原生为SolidWorks2012版本创建，文件包含完整的零件特征树与装配约束关系，可直接在SolidWorks2012及以上版本中打开编辑，同时支持导出为STEP、IGS等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，满足不同设计环境下的使用需求。研发教学应用层面，该模型可作为商用车设计领域的教学案例，帮助学习者掌握重型卡车底盘的布置逻辑、曲面建模方法与装配约束技巧，也可用于重卡改装、专用车上装设计的基础参考模型，为研发阶段的结构验证、布局调整提供数字化原型支撑，同时也可用于商用车结构科普、三维建模技能实训等场景，具备较高的教学与参考价值。
