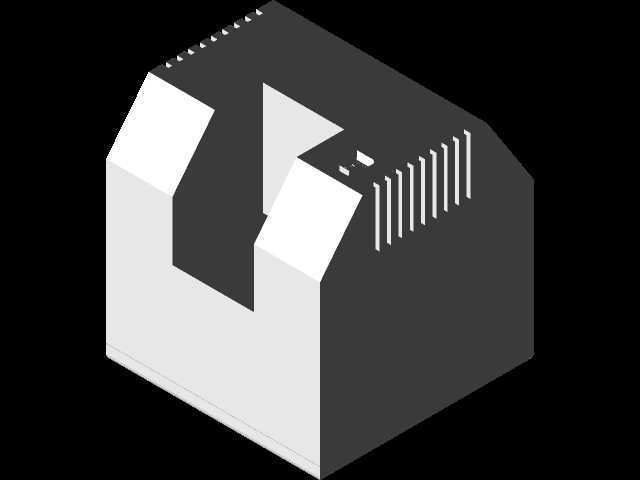

老式CRT阴极射线管显示器结构建模

　　在早期工业控制操作台、老式计算机工作站、专用检测设备的显示终端配置中，阴极射线管显示器曾是绝对主流的选型方案，这类设备依靠电子束轰击荧光屏实现图像输出，在很长一段周期内承担着工业现场数据可视化、设备运行状态反馈、操作指令交互的核心功能。不同于后期平板显示设备的轻薄结构，CRT显示器的内部需要容纳完整的显像管组件、偏转线圈、高压包、信号处理电路板以及屏蔽结构，因此整体外形呈现出后部突出的梯台状壳体，这一结构特征完全服务于内部核心部件的安装排布需求。从结构设计逻辑来看，建模时首先要匹配显像管的锥状外形边界，壳体后部的多道横向散热格栅并非装饰结构，而是对应内部高压元件工作时的散热需求，格栅的开孔方向、间距都要兼顾散热效率与电磁屏蔽要求，

　　避免高压电路产生的电磁辐射外泄干扰周边工控设备的信号传输。壳体前部的屏幕边框做了阶梯式收边设计，既可以固定显像管的前部安装法兰，也能为屏幕表面的防护玻璃预留安装槽位，边框下部的窄边区域预留了调节按键的安装位，对应早期显示器亮度、对比度、行场同步的物理调节结构。在安装边界的考量上，这类老式CRT显示器的底部通常配置平整的支撑底座，底座与壳体的连接位置预留了旋转调节的铰接结构，允许使用者根据观测角度调整屏幕俯仰角度，建模时需要预留铰接位置的转动间隙，避免结构干涉。壳体侧面的过渡圆角做了小半径处理，既避免锐边带来的装配划伤风险，也不会额外占用操作台的安装空间，在工业操作台的布局设计中，这类显示器的安装深度需要匹配后部锥状壳体的突出尺寸，

　　预留足够的布线与散热空间，通常后部与柜体挡板的距离不小于100mm，保证空气流通带走高压元件工作产生的热量。从功能特性的还原角度，建模过程中需要区分壳体不同区域的材质差异：前部屏幕区域为深色玻璃材质，表面做了防眩光的糙面处理，避免工业现场照明光线反射影响操作人员读取屏幕内容；壳体主体为阻燃ABS工程塑料，表面做细磨砂纹理处理，减少长期使用过程中的划痕积灰；后部散热格栅区域的壁厚要略薄于主体壳体，保证开孔处的结构强度同时避免成型缩痕。在实际工业场景的应用中，这类CRT显示器相比早期的液晶显示设备，拥有更高的对比度与更快的响应速度，在高速运动的工业检测画面显示中不会出现拖影问题，因此在部分老旧的自动化检测线、数控机床操作站中，

　　至今仍能看到这类设备的服役身影。建模时还要考虑设备维护的结构需求，壳体后部通常设计为可拆卸的后盖，通过卡扣与螺丝和前壳主体连接，后盖与主体的配合面预留了屏蔽弹片的安装槽，保证装配后整体的电磁屏蔽连续性，避免内部高压信号干扰车间内的传感器、PLC等弱电设备的正常运行。设备的供电与信号接口全部布置在后盖下部的内凹区域，既避免接口突出影响设备贴靠安装，也能为线缆接头预留插拔操作空间，接口旁的壳体上设计有凸起的标识位，用于标注不同接口的定义，方便现场维护人员快速接线排查故障。从结构强度的设计角度，壳体内部对应显像管的安装位置设计有多道加强筋，既可以承受显像管的整体重量，也能在设备受到运输振动、现场磕碰时避免壳体变形损坏内部元件，加强筋的排布方向沿着显像管的重力传递路径布置，将重量均匀分散到底座与壳体前部的支撑结构上，避免局部应力集中导致的壳体开裂。
