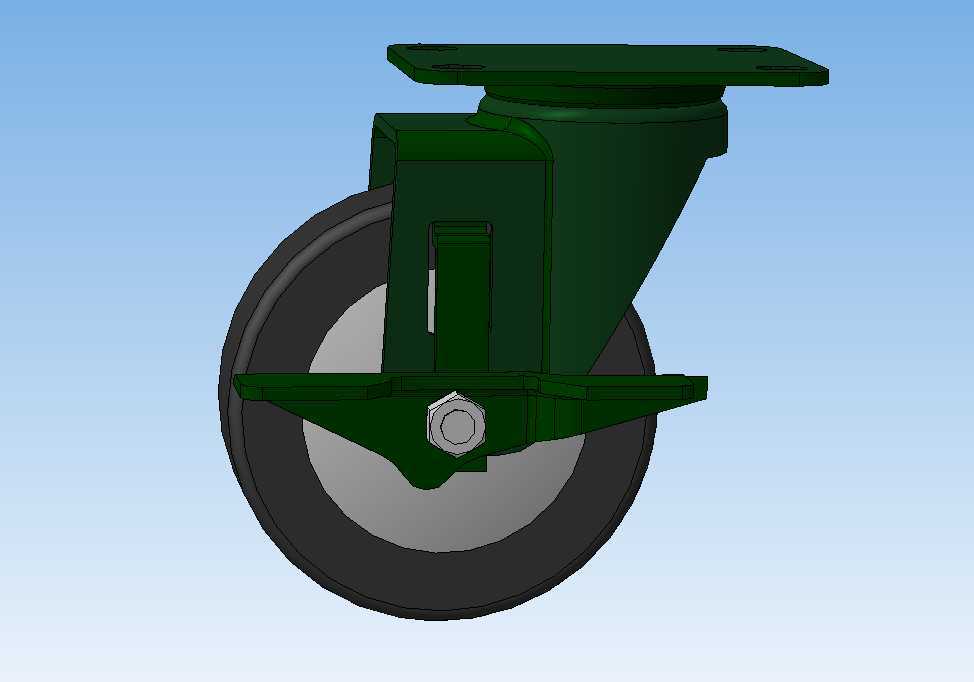

带制动功能运输手推车旋转脚轮支架

　　在车间物料转运、仓储货物流转、商用设备移动等场景中，带制动功能的旋转脚轮支架是决定移动设备操控性与停靠安全性的核心结构件，本次呈现的JDC-100型支架，就是针对100mm轮径重载手推车开发的专用支撑转向结构。日常使用中，这类支架需要同时承受垂直方向的设备与物料总载荷、推行过程中路面颠簸带来的冲击载荷、转向时的水平扭转力矩，以及制动状态下的惯性剪切力，因此结构设计的冗余度与受力合理性直接决定了整套脚轮的使用寿命。

　　从实际应用场景来看，这类支架适配的手推车多承担车间内重型工件转运、仓储整箱货品搬运、生产线边物料补给等工作，单轮额定载荷通常覆盖150-250kg区间，因此顶部安装法兰采用了四孔方形安装结构，安装孔位的孔距与孔径匹配行业通用的手推车底盘安装标准，不需要额外加工转接板即可直接固定在推车底架的槽钢或方管焊接面上，安装法兰的厚度经过载荷校核，在满载冲击下不会出现法兰面翘曲变形的问题。转向部分采用了内置推力轴承的回转结构，回转间隙控制在0.2mm以内，既保证转向时的灵活度，推行过程中不会出现转向卡滞、方向跑偏的问题，又避免了间隙过大带来的推行晃动，减少轮体的偏磨损耗。

　　支架的主体承力结构采用了变截面的弧面过渡设计，从顶部回转座向下延伸至轮轴安装位的过程中，壁厚根据受力路径做了梯度变化，应力集中的转角位置全部做了圆角过渡处理，避免长期交变载荷下出现结构疲劳开裂。制动结构集成在支架本体上，不需要额外加装独立的刹车配件，制动踏板的踩踏行程经过优化，踩下时制动块可以紧密贴合轮面，同时锁止转向回转结构，让脚轮同时处于轮体停转、方向锁死的状态，即使在有轻微坡度的车间地面停靠，也不会出现溜车、方向偏移的问题；解除制动时只需要反向抬起踏板即可，操作力控制在成年人单脚可轻松触发的区间，不会出现踩踏费力、解锁卡滞的问题。

　　轮轴安装位采用了同轴度精度较高的镗孔加工，配套的锁紧螺母可以调整轮体的转动间隙，既保证轮体转动顺畅无卡顿，又不会出现轴向窜动。整个支架的外形轮廓做了防磕碰的圆角处理，没有尖锐的外凸棱角，避免车间内推行时剐蹭操作人员的裤腿或周边堆放的物料。安装边界方面，支架顶部法兰的最大外轮廓尺寸适配常规手推车的底架梁宽，转向时的最大回转半径不会超出推车底盘的外轮廓，不会出现转向时支架磕碰底盘结构的问题；制动踏板的外伸位置刚好处于轮体侧面的易操作区域，不需要弯腰伸手即可完成制动操作，符合现场操作人员的使用习惯。

　　从结构设计的思路来看，这类支架没有采用多余的装饰性结构，所有的型面变化都服务于受力传导与功能实现，回转座的密封结构可以阻挡车间内的灰尘、铁屑进入回转轴承内部，延长保养周期，即使在有少量切削液飞溅的机加工车间使用，也不会出现回转结构锈蚀卡滞的问题。轮体安装位的宽度适配100mm直径的工业脚轮，轮体与支架侧板之间的间隙控制在合理范围，不会因为碎屑卡入间隙导致轮体卡死。在实际选型过程中，这类支架可以直接替换同规格的常规万向轮支架，不需要改动推车底盘的原有安装结构，制动功能的集成也减少了后期加装刹车配件的改装成本，对于需要频繁停靠、定点装卸物料的手推车来说，能够有效提升停靠时的安全性，减少装卸货过程中溜车带来的安全隐患。
