带防误锁护罩的急停操作按钮结构

　　在工业设备的操作回路设计中，急停类操作部件的可靠性直接关系到现场作业的安全冗余度，这款带防护结构的停止操作部件，主要面向存在机械碰撞风险、操作人员误触概率较高的作业场景，比如冲压生产线的工位操作端、物流输送线的沿线急停点位、重型工程机械的驾驶舱操作面板区域，这类场景下普通外露式按钮很容易被过往工件、搬运工具剐蹭触发，或是被操作人员无意识触碰造成非计划停机，严重时还可能因为误触发导致生产节拍紊乱，甚至引发设备联锁动作异常。

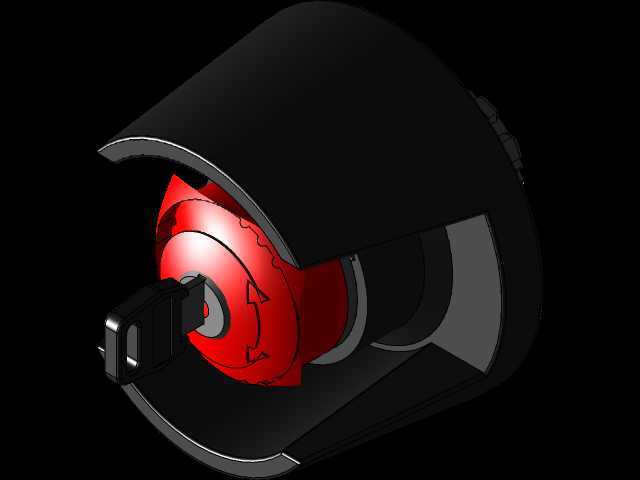

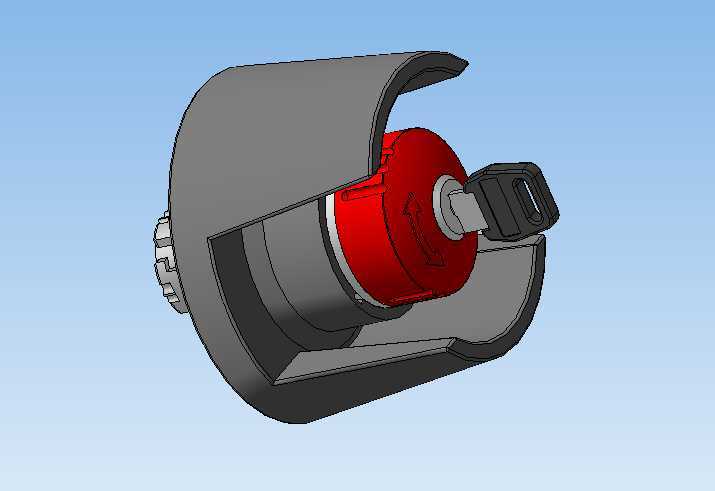

　　从结构设计逻辑来看，这款部件没有采用常规的圆形外露按钮布局，而是在按钮触发端外侧设置了半包围式的弧形防护护罩，护罩的开口方向朝向操作人员的常规操作站位，既能够保证操作人员需要触发按钮时，可以快速将手指探入护罩内部按压操作，又能从侧方、上方阻挡外来物体的意外撞击。护罩与按钮基座采用一体化的安装定位结构，不需要额外在面板上单独加工护罩的安装孔位，减少了面板开孔的加工工序，也避免了护罩与按钮本体不同心导致的操作卡滞问题。按钮的触发端采用红色醒目的配色，符合工业安全色的通用规范，操作人员在较远位置就能快速识别急停部件的位置，触发端表面设置了防滑的纹理结构，即使操作人员佩戴劳保手套操作，也不会出现手指打滑按压力度不足的问题。

　　闭锁结构是这款部件的核心设计点，常规急停按钮按下后需要旋转复位，这款部件在按钮的触发转轴位置设置了启动闭锁锁止结构，当按钮被按下触发停止回路后，闭锁结构会自动卡入转轴的定位槽内，即使外部存在持续的按压力或是振动冲击，按钮也不会出现意外复位的情况，只有操作人员使用专用的解锁钥匙，或是按照规定的操作方向旋转触发端，才能解除闭锁让按钮复位，重新接通设备的运行回路，这种设计可以避免设备在故障未排除的情况下被误启动，从操作端层面筑牢安全防护的屏障。护罩的边缘做了大圆角的钝化处理，不会在操作人员快速操作时剐蹭划伤手部，护罩的壁厚经过受力校核，能够承受常规工况下50N的侧向冲击力而不发生塑性变形，不会因为护罩变形卡滞按钮的触发动作。

　　从安装边界来看，这款按钮采用标准的工业面板安装规格，基座的安装直径适配行业通用的22mm面板开孔尺寸，安装时只需要将基座从面板正面穿入开孔，在面板背面旋紧配套的锁紧螺母即可完成固定，不需要复杂的安装工装。护罩的外轮廓最大径向尺寸不超过70mm，轴向突出面板的高度控制在45mm以内，不会因为突出尺寸过大占用过多的面板布局空间，也不会在设备运输、安装过程中因为磕碰导致护罩断裂。按钮的内部触点采用自清洁式的银合金触点结构，在长期使用后即使触点表面存在轻微的氧化层，每次触发动作时触点的滑动摩擦也会刮除氧化层，保证回路导通的可靠性，触点的额定负载适配常规的工业控制回路电压等级，能够直接接入PLC的输入回路或是中间继电器的控制回路，不需要额外加装信号转换模块。

　　在实际选型应用中，这款部件特别适合用在存在机械运动部件外露的设备上，比如皮带输送机的沿线急停点位，护罩可以避免输送过程中掉落的物料撞击按钮导致误停机；在焊接工作站的操作位，护罩可以阻挡焊接飞溅的焊渣粘附在按钮表面，避免焊渣卡滞按钮导致触发失效；在工程机械的操作面板上，护罩可以阻挡驾驶室内的工具、杂物滚落撞击按钮。设计过程中也充分考虑了不同工况的适配性，按钮的防护等级达到IP65级别，在护罩与基座的配合位置、按钮转轴与基座的配合位置都设置了橡胶密封垫圈，能够阻挡粉尘、喷水进入按钮内部，即使在户外工况或是存在切削液飞溅的机加工工位，也能保证长期稳定工作，不会因为内部进尘进水导致触点接触不良或是短路问题。
