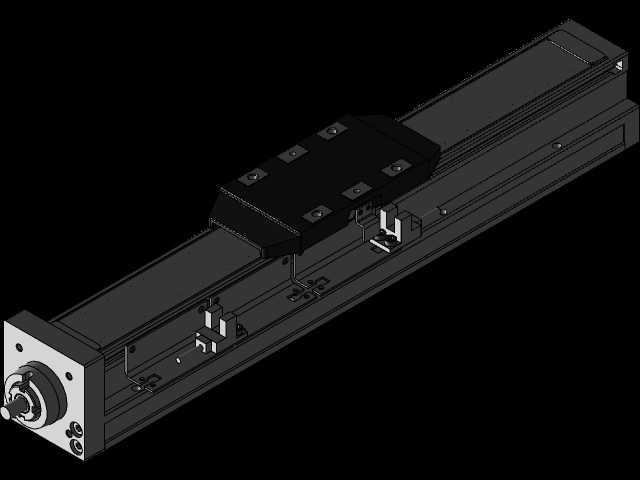

单轴滚珠丝杠线性滑台致动器结构

　　这款单轴线性致动器采用全封闭铝型材基座设计，主体型材截面为规整矩形结构，基座两侧预留标准T型安装槽，可直接配合T型螺栓完成在设备台架、机架面板上的固定，无需额外加工转接板，适配多数自动化设备的安装基准要求。驱动端采用标准轴伸设计，可通过联轴器直接对接伺服电机或步进电机，也可根据安装空间需求加装同步轮传动结构，灵活适配不同的安装布局场景。

　　从实际应用场景来看，这类线性致动器常被用在3C电子装配设备的点胶、螺丝锁付工位，承担工件或执行端的直线往复输送动作，也可搭配多轴搭建为十字滑台、龙门式移栽结构，用在小型包装设备的物料推送、检测设备的探针移动工位，相比普通光轴搭配气缸的传动结构，其重复定位精度更高，行程内任意位置可停，能适配多段速、多点位停靠的复杂工艺要求。

　　功能设计上，滑台内部采用滚珠丝杠作为传动核心，相比梯形丝杠传动效率提升40%以上，长时间运行发热更小，传动间隙可通过螺母端的预紧结构调整，能长期保持稳定的传动精度。滑块部分采用双导轨四滑块的支撑结构，侧向负载与倾覆力矩承受能力更强，在搭载视觉相机、小型点胶阀这类有一定偏心负载的执行件时，运行过程不会出现卡顿、偏摆问题。滑台两端内置机械式硬限位块，同时预留光电传感器安装位，用户可根据实际行程需求搭配原点、正负限位传感器，搭建完整的安全防护逻辑，避免滑块超程运行造成结构损坏。

　　设计思路上，这款致动器采用模块化设计思路，所有零部件均采用行业通用标准规格，丝杠直径、导程可根据负载与速度需求灵活替换，导轨、滑块、密封端盖均为市面通用标准件，后期维护更换无需定制特殊配件，能大幅降低设备后期的运维成本。型材基座的上表面安装有不锈钢防尘钢带，可阻挡车间环境中的粉尘、切削液、加工碎屑进入滑台内部，保护内部丝杠与导轨的润滑层，延长设备使用寿命，适配机加工、打磨这类粉尘较多的生产场景。

　　安装边界方面，这款行程200mm规格的致动器，整体总长控制在320mm以内，主体宽度60mm，整体高度55mm，安装孔位间距沿长度方向为280mm，侧向安装槽的槽宽为6mm，适配M5规格的T型螺栓。驱动端轴伸直径为8mm，键槽宽度3mm，可直接搭配公称外径20mm的梅花联轴器对接40/60系列伺服电机。滑块台面的安装孔为4个M5螺纹孔，孔位间距为40mm*40mm，可直接搭载标准规格的气动手指、小型焊枪、检测探头等执行元件，无需额外加工转接板。滑台底部的基准面经过精铣加工，平面度控制在0.02mm以内，安装时可直接贴合设备安装基准面，无需反复调整平行度，能大幅缩减现场装配的调试时间。

　　实际选型过程中，需要注意根据实际负载重量、运行速度、加速度需求匹配对应导程的丝杠，导程5mm的规格更适合低速高负载的推送场景，导程10mm、20mm的规格更适合高速移栽的工况，同时要根据使用环境的洁净度要求选择是否加装防尘折布，在有切削液飞溅的场景下，还可在端盖位置加装刮屑板，进一步提升防护能力。
