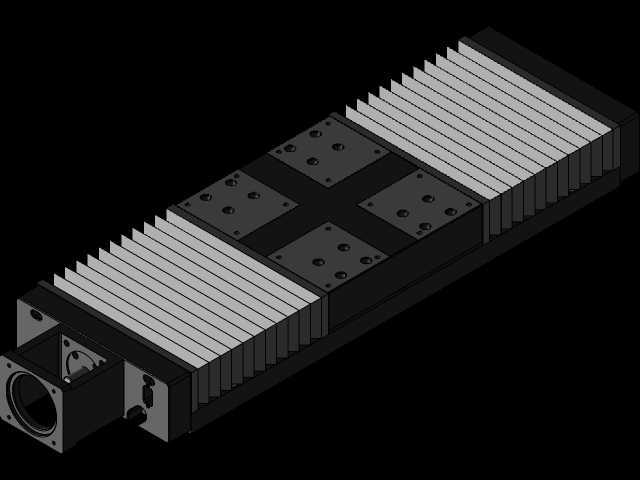

带风琴防护罩的精密直线传动模组

　　在精密自动化生产线、数控加工设备的进给单元、检测设备的位移平台这类对传动精度、运行可靠性有严苛要求的场景里，裸露的直线传动结构很容易被加工产生的金属切屑、车间浮尘、切削液溅射侵蚀，轻则加快导轨滑块、丝杠副的磨损，导致传动精度快速衰减，重则直接卡滞传动部件造成设备停机，带柔性防护罩的直线传动结构就是为解决这类工况痛点设计的。这套传动结构的核心防护部件采用了风琴式折叠防护罩，这种防护罩的折页采用耐油耐磨的柔性复合材质，每段折边都内置硬质支撑骨架，不会因为滑台高速往复移动出现下垂、卡滞的问题，两端通过密封压条分别固定在滑台动板和传动单元的端座上，完全覆盖内部的导轨、丝杠传动区域，能有效阻挡粒径0.1mm以上的固体碎屑、

　　切削液飞溅进入传动腔，相比伸缩式钢板防护罩，它的压缩比更大，同等行程下占用的端部安装空间更小，运行时的噪音也更低，适合中高速往复运动的传动场景。从结构设计逻辑来看，这套传动单元采用了集成化的本体设计，底座是一体化挤压成型的铝型材基座，基座上直接加工出了直线导轨的安装基准面，不需要额外拼接安装底板，既减少了装配时的基准调校工作量，也能保证导轨安装的平行度公差控制在0.02mm每米行程以内，避免因为安装偏差导致滑块运行阻力过大、磨损加快的问题。动板部分采用了十字交叉的安装布局，四个独立的安装块上都预制了标准的螺纹安装孔和定位销孔，不管是搭载气动夹爪、检测探头还是加工主轴头，都能通过销孔快速定位，不需要现场配做安装孔，大幅缩短设备集成的装配周期。传动端的支撑座采用了固定端+支撑端的经典布局，固定端集成了成对安装的角接触轴承，能承受丝杠传动产生的轴向和径向载荷，支撑端采用深沟球轴承做浮动支撑，抵消丝杠高速运转时产生的热伸长量，避免因为热变形导致传动卡滞或者精度损失。考虑到不同设备的安装空间限制，这套传动结构的安装边界做了通用性优化，基座底部预制了通长的T型安装槽，既可以从底部穿螺栓固定在设备机架上，也可以从侧面通过压块锁紧固定，不需要在基座上额外打孔，适配不同的安装工位需求。滑台的总宽度控制在紧凑尺寸范围内，两侧预留的防护罩安装间隙不超过5mm，不会额外占用过多的设备内部空间，行程两端都预留了硬限位块的安装位置，

　　搭配电气限位开关可以实现双重行程保护，避免滑台超程运行造成部件损坏。在实际工况适配性上，这套传动结构的防护罩折页展开和折叠的运动轨迹经过了运动仿真验证，不管滑台在全行程的哪个位置，防护罩都不会和动板、端座产生运动干涉，折页之间的缝隙做了迷宫式密封设计，即使是有少量切削液喷溅到防护罩表面，也会顺着折页的倾斜导流面流到基座外侧的排液槽排出，不会渗入内部传动区域。内部的导轨采用高组滚珠直线导轨，滑块带预紧调整结构，可以根据负载大小调整预紧力，既保证空载时的运行顺畅度，也能在承受偏载的时候保持足够的刚性，不会出现滑台下沉的问题。丝杠副采用研磨级滚珠丝杠，导程可以根据传动速度和精度需求选配，端座上预留了电机安装法兰的定位止口，

　　可以直接适配伺服电机或者步进电机的直连安装，不需要额外做转接法兰，减少传动链的间隙，提升传动精度。很多设备集成商在做非标设备设计的时候，往往会忽略传动部件的防护设计，直接选用裸露的直线滑台，在有粉尘、切屑的工况下往往用不到半年就会出现导轨磨损、精度下降的问题，后期再加装防护罩又会因为没有预留安装空间导致干涉，这套集成了防护罩的直线传动结构在设计之初就把防护结构和传动本体做了一体化整合，不需要用户后期额外加装防护部件，既节省了设计时间，也能保证防护结构和传动单元的匹配度。在安装调校的时候，只需要把基座固定在设备的安装基准面上，打表检测基座上表面和侧基准面的直线度，锁紧固定螺栓之后就可以安装负载，不需要单独调整防护罩的位置，装配效率比自行组装裸露滑台再加装防护的方案提升至少40%。另外这套结构的动板安装面做了平面度磨削处理，平面度公差控制在0.01mm以内，保证负载安装之后和传动方向的垂直度，避免因为安装面倾斜导致负载运行时产生附加力矩，加快导轨滑块的磨损。端座上还预留了润滑管路的安装接口，可以对接自动润滑系统，定期给导轨和丝杠补充润滑脂，不需要拆开防护罩手动注油，日常维护的工作量非常小，适合长期连续运行的自动化设备使用。
