带启动联锁功能的钥匙式停止按钮

　　在工业设备的操作回路设计中，停止按钮尤其是带联锁功能的停止元件，是设备安全控制回路里不可缺失的核心部件，这类带钥匙联锁的停止按钮，主要应用在需要权限管控的设备启停场景，比如生产线的主控工位、特种设备的操作面板、高压设备的本地控制端，避免非授权人员误操作触发设备启动，或是在设备维护、检修阶段通过钥匙锁定停止状态，从硬件层面切断启动回路的触发可能，保障作业人员的操作安全。

　　从功能特性来看，这款按钮集成了停止触发与启动联锁双重功能，常规的急停或停止按钮仅能实现回路断开的动作，而这款带钥匙锁的结构，在按钮被按下触发停止后，必须通过配套钥匙才能完成复位解锁，未解锁状态下设备的启动回路会被机械结构强制断开，即便电气回路出现误触发信号，也无法完成设备启动动作，相比纯电气联锁的结构，机械联锁的可靠性更高，不会因为线路干扰、控制器程序跑飞等问题失效。

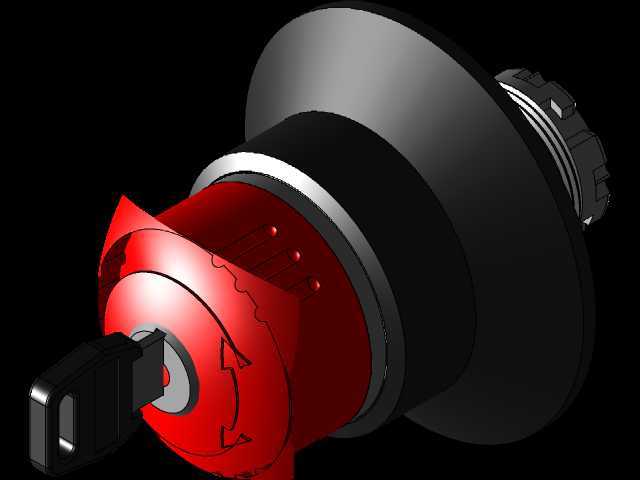

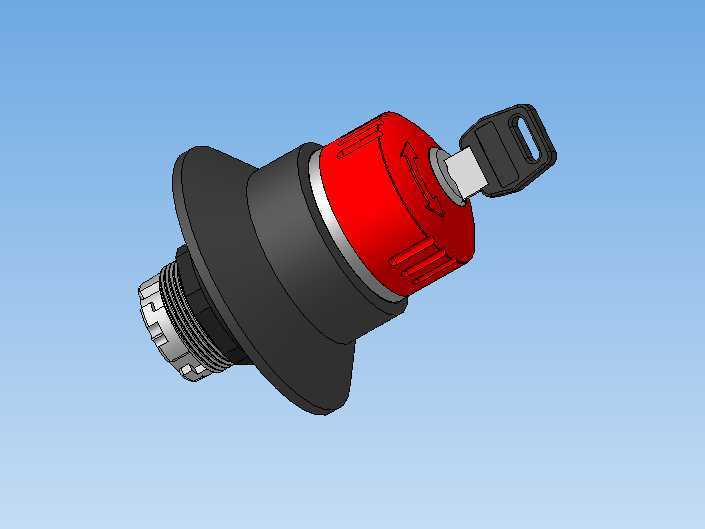

　　设计这款元件的三维结构时，首先要考虑的是面板安装的适配性，安装基座采用带法兰边的阶梯轴结构，法兰边的直径匹配工业设备常用的22mm标准安装孔位，基座下方设置多圈三角卡齿与锁紧螺纹结构，安装时从面板正面插入安装孔，背面通过配套的锁紧螺母旋紧，卡齿结构可以嵌入面板的安装定位槽，避免按钮在长期按压操作后出现跟转、松动的问题，法兰边与面板接触的位置预留了密封胶圈的安装槽，可适配IP65级别的面板防护需求，在有粉尘、少量溅水的车间环境下也能稳定使用。

　　按钮的操作头部采用醒目的红色设计，符合工业安全色的规范要求，操作人员在紧急状态下可以快速识别定位，头部的按压行程设置为4mm左右，触发行程在2mm位置，按压过程有清晰的机械触感反馈，避免操作人员误判是否触发停止动作。钥匙锁芯设置在按钮头部的侧方，锁芯与内部的联锁凸轮直接联动，钥匙仅在锁定位置可以拔出，拔出钥匙后按钮的按压复位结构会被凸轮卡止，无法通过常规按压操作复位，同时锁芯会带动内部的辅助触点动作，给控制系统输出锁定状态的信号，方便系统做状态监控与联锁逻辑判断。

　　尾部的接线端采用螺钉压接式的接线结构，适配0.5-2.5平方毫米的多股控制线缆，接线端子之间设置绝缘隔栏，避免不同回路的线缆出现短接问题，端子的导电部分采用铜镀银材质，降低接触电阻，长期通断控制信号也不会出现接触不良的问题。整体结构的活动部件之间都设置了耐磨的尼龙衬套，钥匙插拔、按钮按压、锁芯转动的操作寿命可以达到百万次级，满足工业设备长期频繁操作的使用需求。

　　在做设备选型匹配时，需要注意这款按钮的安装深度，从面板背面到接线端子尾部的总深度控制在50mm以内，适配大部分薄型操作面板、吊挂操作站的安装空间要求，不会因为深度不足出现无法安装的问题。按钮的头部突出面板的高度为18mm，既不会因为突出过高容易被外物误碰，也不会因为突出过矮导致紧急状态下难以快速按压操作。另外这款按钮的机械结构设计兼容常开、常闭触点模块的扩展，可以根据实际的控制回路需求，搭配不同数量的触点模块，实现多回路同时断开、状态信号反馈等不同的功能，不需要额外更改主体安装结构，适配不同设备的控制逻辑需求。

　　在三维建模的过程中，所有的配合间隙都按照工业塑胶件、金属冲压件的常规公差设置，按键与基座之间的单边间隙控制在0.15mm，锁芯与安装孔的配合间隙控制在0.1mm，既保证活动部件操作顺畅，也不会出现晃动、旷量过大的问题，模型的所有安装尺寸都符合行业通用的按钮安装规范，可以直接导入到设备面板的装配模型中做干涉检查，不需要额外调整安装孔位尺寸，能直接用于设备的结构设计出图。
