巴鲁夫BOS72K系列光纤放大器式光电传感器

　　在自动化产线的物料到位检测、包装工位的包装物存在确认、输送线的工件计数、装配工位的零件定位校验场景中，这类光纤放大器型光电传感器是应用频次极高的检测元件，区别于一体式光电开关，它通过外接光纤探头可将检测端延伸至狭小空间、强电磁干扰区域、高温或有轻微腐蚀的工位，完成非接触式的有无检测，不会对被测工件造成接触损伤，响应速度可匹配高速产线的节拍要求，不会出现漏检或信号滞后的问题。

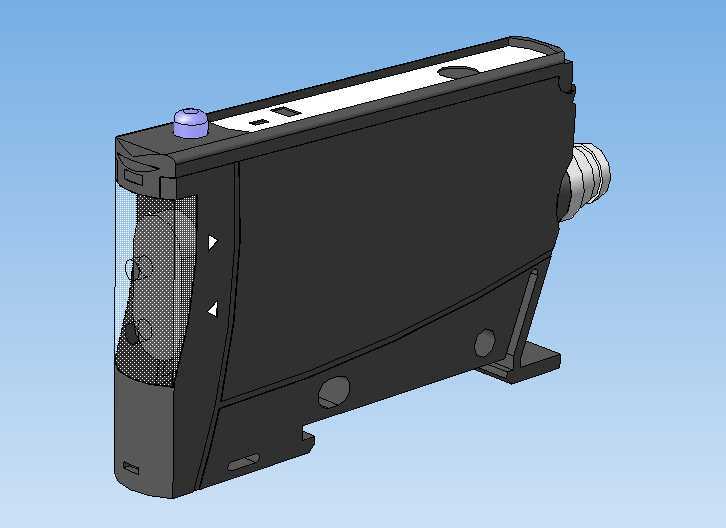

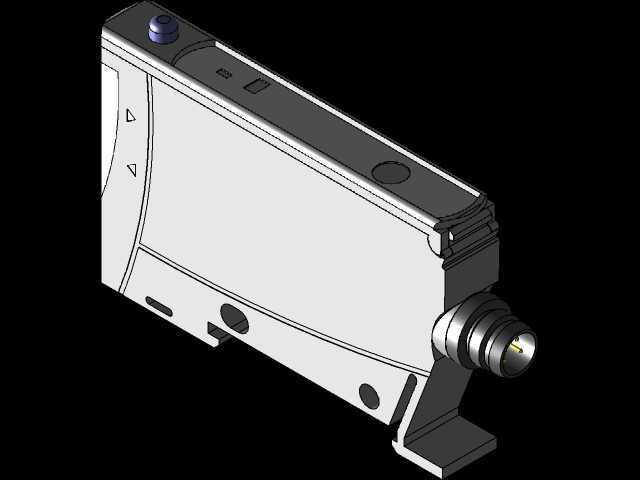

　　从结构设计来看，这款传感器主体采用长方体薄型化壳体设计，壳体主体为阻燃工程塑料材质，表面做哑光处理避免现场光源反射造成的信号干扰，顶部设置灵敏度调节旋钮，可根据被测物的颜色、表面反光率、检测距离调整发射光功率阈值，旋钮旁设置状态指示灯，可直观显示输出动作状态、稳定检测余量，方便现场调试人员快速判断传感器工作状态，无需额外外接检测仪表。前端设置光纤锁紧接口，采用卡扣式锁紧结构，插入对应规格的光纤后可自动锁止，不会因为设备运行的振动出现光纤松脱导致的信号丢失，尾部采用M8航空接插件出线方式，相比直接出线的结构，现场更换传感器时无需重新布线，只需拔插接头即可完成更换，大幅缩短设备停机维护时间。

　　安装边界方面，这款传感器的壳体厚度适配标准DIN导轨安装槽，也可通过侧面的两个安装孔用螺丝直接固定在设备安装板上，安装孔位间距符合通用光纤放大器的安装尺寸规范，可直接替换同规格其他品牌的同类型产品，无需重新加工安装板。传感器的侧面预留有并排安装的间隙，多台传感器密集安装时不会出现相邻传感器的光信号串扰问题，壳体底部的定位凸台可卡入导轨的定位槽，避免长期运行后传感器出现位置偏移。

　　功能设计上，这款传感器支持亮通/暗通模式切换，可通过壳体侧面的小拨杆完成输出逻辑切换，适配不同PLC输入端口的逻辑要求，输出类型为NPN/PNP兼容型，可直接接入绝大多数主流品牌的PLC输入模块，无需额外加装转换模块。传感器内部带有信号过载保护、电源反接保护、输出短路保护电路，即使现场接线出现误接，也不会烧毁传感器内部电路，提升了产品在复杂工业现场的耐用性。

　　实际选型应用时，需要根据被测物的检测距离选择对应规格的光纤，漫反射型光纤适合近距离检测被测物表面，对射型光纤适合长距离的通道遮挡检测，这款放大器的增益调整范围覆盖了从0到2米的对射检测距离、0到300毫米的漫反射检测距离，可满足绝大多数常规工业检测场景的需求。在食品包装产线上，它可配合耐清洗光纤检测包装膜的到位情况；在电子装配产线上，可配合细径光纤检测PCB板上微小元件的有无；在物流输送线上，可配合长距离对射光纤检测货箱的通过计数，不同场景下只需更换前端光纤，无需更换放大器主体，降低了备件库存的种类需求。

　　建模过程中需要重点关注几个配合尺寸：尾部航空接头的插针定义与安装螺纹尺寸，要保证和标准M8连接器的配合公差；顶部调节旋钮的转动行程与阻尼手感，要还原实际产品调节时的段落感；前端光纤插口的内孔尺寸与卡扣位置，要保证虚拟装配时光纤模型可正常插入锁止；安装孔的位置度公差要符合实际产品的安装规范，保证导出的工程图可直接用于安装板的孔位加工。壳体上的指示灯位置、拨杆位置都要和实际产品一致，方便做产线三维布局时直观判断传感器的操作空间是否足够，避免安装后出现调节旋钮被其他结构件挡住无法操作的问题。
