巴鲁夫BOS11K-PA-ID10-02光电传感结构

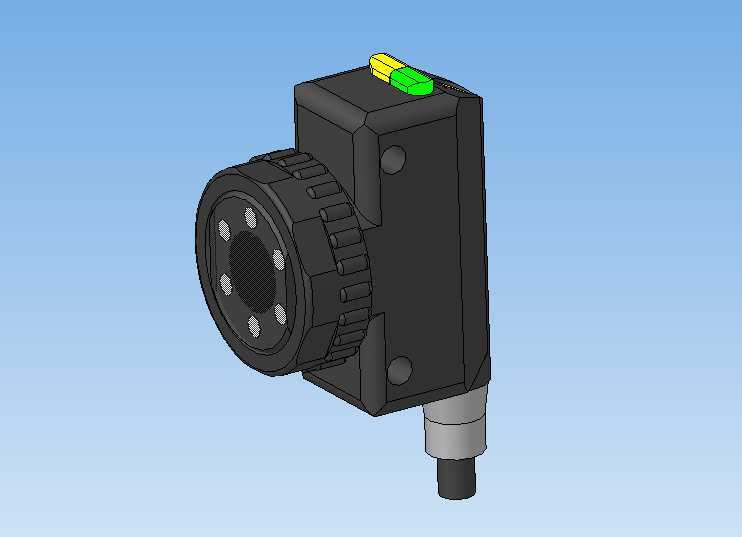

　　在自动化产线的物料到位检测、工位间距校验、工件存在性判断场景中，光电类传感元件始终是占比最高的非接触检测部件，这款巴鲁夫BOS系列的方形光电结构，在建模时优先考虑了现场安装的适配性与日常调试的操作便利性。从结构布局来看，主体采用方正的黑色壳体设计，侧面预留的两个圆形沉孔是标准的M3安装位，可直接配合L型安装支架固定在型材机架或者设备立板上，前端的镜头外圈做了滚花调节结构，现场调试时无需借助额外工具，直接用手指转动外圈就能调整检测距离的阈值，适配不同的安装间距与被测物反射率条件。顶部的黄绿双色状态指示灯做了凸起式设计，在产线侧方或者下方安装时，运维人员站在常规巡检通道就能直接看到设备的工作状态，不需要俯身或者探入设备内部查看，

　　减少日常运维的操作风险。尾部的出线端做了阶梯式的防水接头结构，建模时特意保留了接头处的台阶过渡，实际装配时这个位置会套入橡胶密封套，配合壳体的合缝密封结构，可满足常规工业现场的IP65防护等级要求，适配车间内有少量切削液飞溅、粉尘漂浮的加工场景。从安装边界来看，这款传感器的主体宽度控制在20mm区间，镜头突出主体前端的长度为12mm，安装时只要预留出前端30mm的无遮挡空间，就能避免镜头被周边结构件剐蹭，同时不会因为突出过多被输送线上的突出工件撞坏。建模过程中对镜头内部的透镜阵列做了简化处理，保留了前端6颗固定螺丝的点位布局，还原了真实产品的镜头固定方式，顶部的指示灯分色结构也做了区分，黄色为电源指示、绿色为输出动作指示，

　　和实际产品的状态逻辑完全对应。在3C电子组装线的PCB板到位检测场景中，这款传感器可直接安装在输送轨道的侧方，通过调整镜头的灵敏度阈值，可稳定识别0.1mm厚度的PCB板边缘，不会因为板件表面的阻焊层颜色差异出现误触发；在包装线的纸箱计数场景中，配合反光板安装在输送线两侧，可实现10m距离内的纸箱通过检测，响应速度可匹配每分钟120箱的输送节拍。壳体的边角做了小尺寸的倒角处理，既避免了安装时锐边划伤操作人员，也减少了壳体注塑成型时的应力集中问题，提升长期使用下的壳体结构强度。建模时对调节滚花的齿距做了等比例还原，每一圈的齿形数量和真实产品保持一致，确保三维模型导入装配体后，做干涉检查时能准确模拟调节镜头时的转动空间，

　　不会出现虚拟装配时结构干涉但实际安装无法调节的问题。尾部的出线端预留了15mm的线缆弯曲半径空间，在装配体布线时可直接按照这个预留空间规划线缆走向，避免线缆过度弯折导致的内部线芯断裂问题。这类方形光电传感器相比圆柱形产品，最大的结构优势在于安装时的防转设计，方正的壳体配合支架的平面贴合，不需要额外做防转止动结构，长期运行下不会因为设备振动导致检测角度偏移，减少后期的校准维护工作量。在做设备整体三维布局时，这款模型可直接导入到输送线、装配工位、检测工位的装配体中，配合安装支架模型完成整体布局校验，提前排查传感器与工件、周边结构件的干涉问题，缩短现场安装调试的周期。
