穿孔导轨配套管道夹紧固定连接件

　　在轻工生产线、流体输送管路排布、实验室气路安装、小型设备外设管线固定场景中，这类适配穿孔导轨的管道夹紧件是管路规整、固定的核心小部件，区别于传统焊接式管卡、膨胀螺栓固定管夹，它无需在安装基面打孔攻丝，可直接卡装在预制穿孔的导轨上，能沿导轨槽灵活调整固定位置，适配现场管路排布的临时调整需求，在多管路并行排布的设备旁、生产线侧走线走管场景中，能大幅降低现场安装的改造成本。

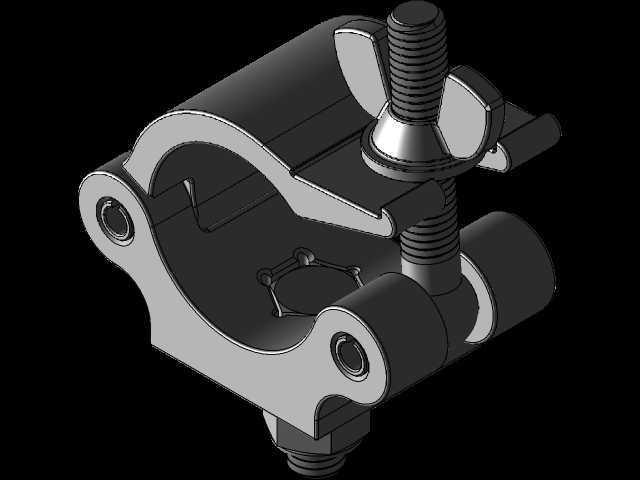

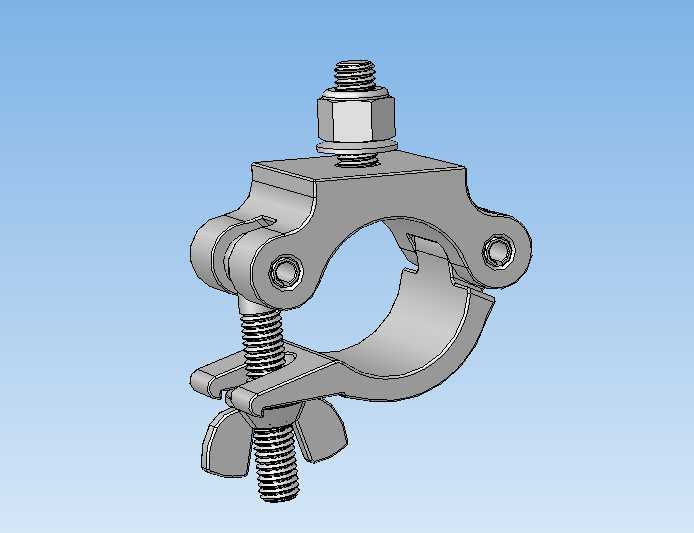

　　从功能特性来看，这款夹紧件采用分体铰接式抱箍结构，上半箍与下半箍通过侧边的铰接销轴连接，开合角度可适配一定范围内的管道外径公差，无需完全匹配单一管径的严苛尺寸要求，抱合后通过顶部的六角螺母与底部的蝶形锁紧螺栓配合实现抱紧，底部蝶形螺栓的设计支持徒手快速锁紧，在狭小安装空间内无需额外扳手即可完成初步固定，顶部的六角锁紧位则可在需要高抱紧力的场景下用工具施加额定扭矩，避免管路受流体冲击、设备振动出现松脱移位。抱箍内侧为光滑圆弧面，无尖锐凸起，夹紧时不会损伤管道外壁的防腐层、绝缘层，适配PVC管、不锈钢薄壁管、橡胶软管等多种材质的管路固定需求。

　　设计阶段首先要明确安装边界：适配的穿孔导轨为行业通用的C型穿孔导轨，导轨安装面的穿孔间距、槽宽尺寸匹配夹紧件底部的卡装凸台结构，卡装后凸台嵌入导轨穿孔内，可承受沿管道轴向、径向的额定载荷，不会出现沿导轨滑移的问题。抱箍的开合行程设计覆盖常规小口径管路的外径范围，铰接处的销轴采用间隙配合，保证开合动作顺畅无卡滞，同时销轴两端做铆压封边处理，避免多次开合后销轴脱出导致部件散架。螺栓与抱箍的连接位采用嵌入式防转结构，拧紧螺母时螺栓不会随螺母同步转动，减少安装时的对位操作步骤。

　　外形尺寸方面，抱箍闭合后的整体外径轮廓比适配管道大20mm左右，预留足够的锁紧操作空间，顶部螺栓伸出螺母的长度控制在3-5个螺距范围内，既保证足够的螺纹啮合强度，又不会因为螺栓过长干涉周边其他管路或部件。底部卡装结构的厚度与导轨槽深完全匹配，卡装后夹紧件底面与导轨表面完全贴合，无悬空翘边问题，受力时载荷均匀分布在导轨接触面上，不会出现局部应力集中导致导轨变形的情况。

　　实际选型使用时，需要先确认待固定管道的外径范围，匹配对应规格的夹紧件，同时确认安装所用的穿孔导轨槽宽、穿孔尺寸与夹紧件底部卡装结构一致，安装时先将抱箍打开，卡套在管道外壁的预设固定位置，初步拧上顶部螺母后，将底部卡装凸台对准导轨上的穿孔推入，调整好管路的走向与位置后，先拧紧底部蝶形螺栓完成预固定，确认管路位置无偏移后，再用扳手锁紧顶部六角螺母至额定扭矩，保证抱紧力满足管路防振、防移位的要求。在有腐蚀介质的使用场景中，这类夹紧件可选用不锈钢材质加工，表面做钝化处理，提升耐锈蚀能力；普通室内干燥场景则可采用镀锌碳钢材质，兼顾强度与成本优势。

　　这类夹紧件的结构设计充分考虑了现场安装的便捷性，相比传统管卡，它的调整灵活性更高，不需要提前在安装基面上精准定位打孔，在设备改造、管路临时增设的场景中优势尤为明显，同时铰接式的结构也避免了分体式管卡安装时容易丢失零件的问题，所有部件都集成在整体结构上，现场安装时不需要额外准备连接件、紧固件，单人即可快速完成整套固定操作。
