交叉滚柱直线导向支承组件结构

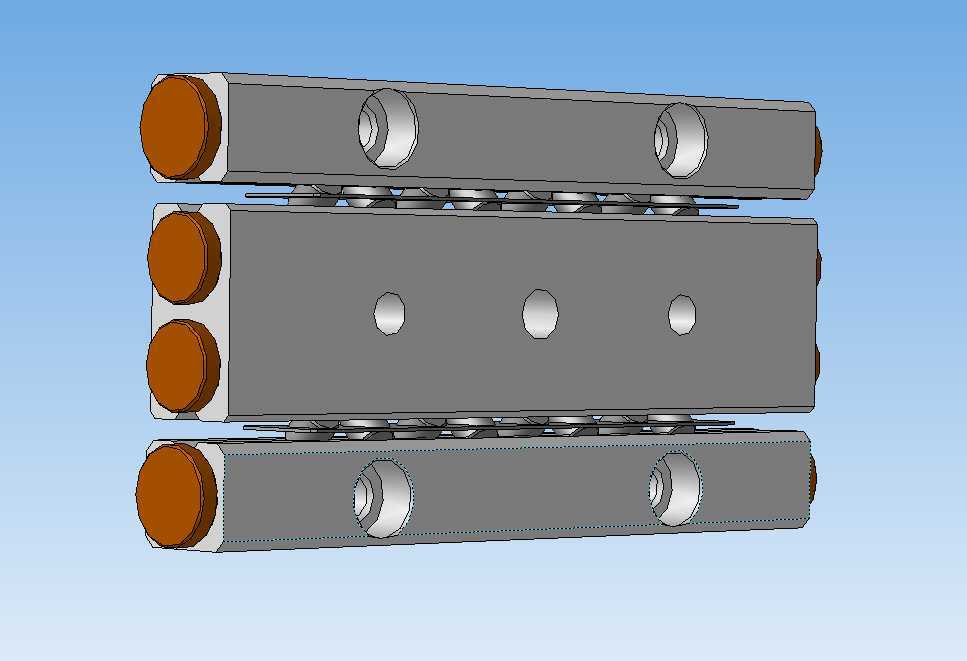

　　这类十字滚子直线支承结构，常被用在精密位移台、光学调整架、小型磨床进给滑台、半导体检测设备的短行程导向环节里，区别于常规循环滚珠直线导轨，它没有滚珠回流结构，整体结构更紧凑，在有限安装空间里能提供更高的刚性，适合行程不大但对运动平顺性、跳动精度要求高的工况。从结构组成来看，整套组件由两根平行的长导轨条、中间的保持架、交错排列的圆柱滚子组成，滚子轴线呈90度交叉排布，相邻滚子的旋转方向互相垂直，能同时承受垂直方向、水平方向以及倾覆方向的载荷，相比同尺寸的滚珠导向结构，滚子是线接触，接触应力更小，额定载荷能高出数倍，低速运动时不会出现滚珠循环带来的振动，微动进给的分辨率表现更好。设计这类结构的时候，首先要匹配安装面的平面度要求，

　　导轨的安装基准面需要做磨削加工，平面度公差要控制在0.01mm每100mm行程范围内，否则预紧后会出现卡滞、滚子受力不均的问题。导轨条上的安装沉孔位置要和设备安装板的螺纹孔严格对中，孔位公差建议控制在±0.05mm以内，避免装配时强行锁螺丝导致导轨变形，影响运动顺滑度。中间的保持架采用耐磨工程塑料或者铜合金制作，作用是把相邻的滚子隔开，避免滚子之间直接摩擦产生磨损，保持架的长度要匹配最大行程，保证滑台运动到行程两端时，滚子不会从导轨滚道里脱出，通常要在行程两端设计限位挡块，限制保持架的窜动范围。滚道面的加工是整个结构的核心，两根相对的导轨条上都加工有V型或者平面滚道，和圆柱滚子的母线完全贴合，滚道的表面粗糙度要达到Ra0.8以下，

　　热处理硬度要达到HRC58-62，保证长期使用后的耐磨性，避免滚道出现压痕导致运动精度下降。滚子的直径一致性公差要控制在1μm以内，圆柱度误差不超过0.5μm，否则会出现载荷集中在个别滚子上的情况，大幅缩短使用寿命。安装边界方面，这类组件的整体高度比常规直线导轨低很多，不需要额外做滑块结构，两根导轨分别固定在动板和静板上即可，适合安装空间高度受限的场合，比如精密仪器的内部调节机构，不需要预留滑块的安装厚度，能有效压缩设备整体体积。预紧力的调整是装配环节的关键，通过调整两根导轨之间的平行距离，可以获得不同的预紧等级，轻预紧适合需要极低摩擦阻力的检测类设备，中预紧适合有一定切削载荷的小型加工设备，重预紧则用在冲击载荷较大的冲压辅助工位，

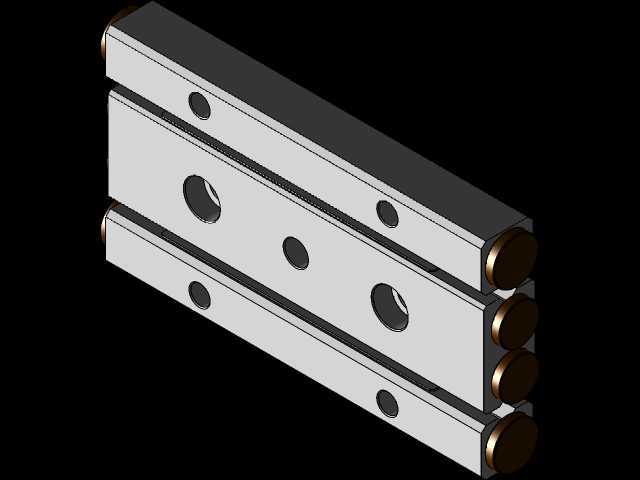

　　预紧力过大会导致摩擦阻力急剧上升，驱动扭矩增大，预紧力过小则会出现间隙，反向运动时会有空程，影响定位精度。实际使用中，这类结构的润滑也很重要，因为没有密封防护结构，通常要在洁净环境下使用，定期涂抹低温润滑脂，避免粉尘进入滚道造成滚子磨损，不适合在有大量切屑、切削液的敞开式加工环境里使用。在做三维建模的时候，要重点还原滚子的交叉排布角度、保持架的隔槽结构、导轨上安装孔的沉头深度以及滚道的倒角细节，装配时要注意滚子和滚道的配合间隙，模拟运动时要保证保持架随动的行程比例，避免出现干涉问题，建模时可以把单个滚子做阵列，按90度交错排布，保持架的隔槽宽度要比滚子直径大0.1-0.2mm，预留足够的活动间隙，导轨两端的挡边高度要超过滚子半径，防止滚子脱出。
