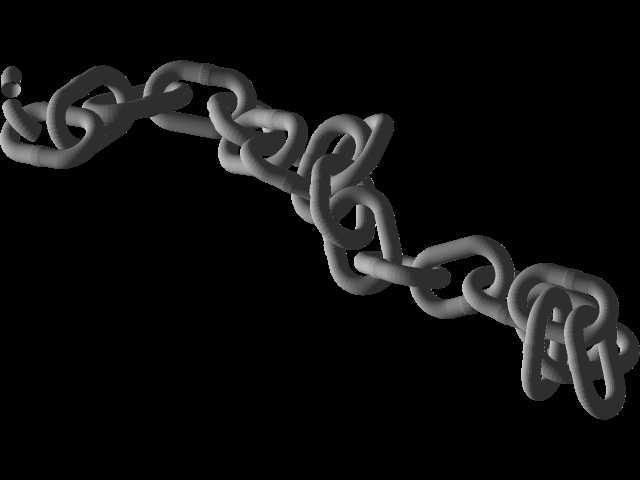

金属铰接式传动链条结构设计

　　在起重吊装、物料输送、动力传递等诸多工业场景里，链条都是承担载荷传递、运动转换的核心基础构件，不同于皮带传动的打滑风险、齿轮传动的中心距严格限制，铰接式金属链条可在多粉尘、高湿度、重载冲击的恶劣工况下保持稳定的传动与承载性能，在输送线张紧机构、叉车起升系统、手动葫芦吊具、摩托车动力传输单元中都能见到这类构件的身影。本次设计的链条采用标准短节距铰接结构，单个链节由外链板、内链板、销轴、套筒四个核心零件装配而成，链板采用冲压成型的8字形结构，在保证链板截面抗弯强度的前提下，尽可能削减非受力区域的材料余量，降低链条整体的转动惯量与自重，避免高速传动过程中因链节自重过大产生的横向抖动。销轴与外链板采用过盈压装配合，保证外链节的整体刚性，

　　销轴与套筒之间采用间隙配合，确保链节绕销轴转动时的灵活性，套筒与内链板同样采用过盈配合，内链节内侧预留的间隙可适配输送线或链轮的安装公差，避免装配过程中出现卡滞。从安装边界来看，单节链节的节距控制在适配标准链轮齿槽的尺寸范围内，链板外侧的宽度尺寸可匹配常规导槽的限位间隙，安装时无需额外定制非标链轮即可直接替换同规格的标准链条，降低设备维护的配件选型成本。设计过程中优先考虑了链条的受力传递路径，工作状态下的拉伸载荷首先作用于两端的外链板，通过销轴将载荷传递至套筒与内链板，相邻链节的铰接转动完全依托销轴与套筒的接触面完成，因此在结构建模时特意对销轴与套筒的配合面做了同轴度约束，避免装配后出现链节转动卡涩、单侧磨损加剧的问题。

　　针对不同的应用场景，该链条结构可通过调整链板厚度、销轴直径来适配不同的额定载荷需求，比如用于轻载物料输送时可适当减薄链板厚度降低自重，用于起重吊装场景时可加大销轴直径、提升链板材质强度等级来满足重载抗冲击要求。链节的铰接间隙设计也经过反复校核，间隙过小会导致润滑脂无法进入配合面，加速铰接位置的磨损，间隙过大则会导致链条传动过程中产生较大的冲击噪音，同时加剧链轮齿面的磨损，建模时将铰接间隙控制在合理的公差范围内，既保证润滑介质可顺利进入配合面形成油膜，又不会因间隙过大导致传动精度下降。外形设计上，链板的边缘做了圆弧过渡处理，避免应力集中导致链板在交变载荷下出现疲劳断裂，所有棱边都做了倒角处理，既可以去除冲压产生的毛刺，

　　也能避免安装维护过程中划伤操作人员。在实际设备装配中，这类链条的安装张紧度需要控制在合理区间，张紧力过大会加剧铰接位置的磨损，缩短使用寿命，张紧力过小则会在传动过程中出现跳齿、脱链的问题，建模时预留的链节长度调节余量可适配不同中心距的安装需求，无需额外定制特殊长度的链节即可完成装配。不同于一体式的刚性传动构件，铰接链条可在两个垂直平面内实现小角度的弯折，因此可适配非直线的传动路径，比如在弯道输送线、环形吊装轨道中都可使用，设计时对链节的最大弯折角度做了限位，避免弯折角度过大导致链节出现卡死、销轴变形的问题。从结构建模的细节来看，所有配合面的尺寸公差都按照机械设计手册的推荐值选取，过盈配合的压装量控制在材料允许的变形范围内，避免压装过程中出现链板开裂、销轴变形的问题，间隙配合的表面粗糙度要求控制在合理等级，既降低加工成本，又保证转动的灵活性。
