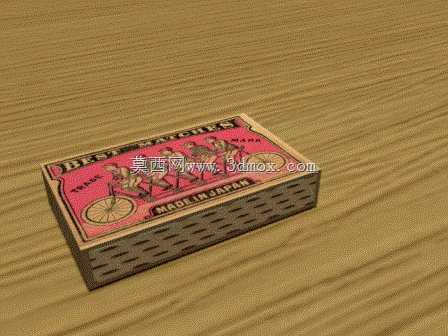

复古印花收纳式火柴盒结构设计

　　日常民用场景里的小型纸质容器，火柴盒的结构设计看似简单，实则藏着很多日用结构设计的巧思，很多刚接触结构建模的从业者，都会拿这类小型抽拉式容器做结构练习，因为它的抽拉配合、外壳与内盒的间隙控制，刚好能覆盖薄壁件配合、抽拉行程限位这些基础结构知识点。先从实际使用场景来说，这类带复古印花的火柴盒，除了传统的火柴收纳功能，现在也常被用作文创周边的小型收纳容器，装一些迷你徽章、火石、小型缝纫针这类细碎小物件，外壳的印花设计也让它具备一定的陈列展示属性，放在桌面、复古陈列架上也能做装饰摆件。从结构设计思路来看，整个火柴盒分为外盒套与内抽盒两个核心部分，外盒套是两端贯通的薄壁框体，设计时要重点控制框体内腔的尺寸公差，

　　因为纸质材料存在一定的厚度与形变余量，内腔的宽度与高度要比内抽盒的对应外形尺寸大0.2到0.3毫米，这个间隙值是经过大量实物验证的，间隙太小抽拉会卡顿，间隙太大内盒容易松脱滑落，甚至在倾斜时直接掉出来。外盒套的侧面做了密集的斜向擦火面预留位，建模时要注意这个区域的凹凸纹理深度，不能太深破坏外盒的结构强度，也不能太浅导致擦火时摩擦力不足，实际生产中这个区域会涂覆含磷的擦火涂层，纹理的作用是增加摩擦系数，保证火柴划动时能快速引燃。内抽盒是一端开口的槽型结构，底部与四个侧壁采用折边压合的结构，建模时要预留出纸质材料折叠的圆角余量，不能直接做直角折弯，不然实际生产折边时会出现纸张开裂的问题。内抽盒的开口端做了轻微的外翻边设计，

　　这个结构有两个作用，一是抽拉时手指能扣住翻边方便施力，二是外翻边能和外盒套的端部形成硬限位，避免内抽盒被完全拉出外盒导致内部的火柴散落，这个限位结构不需要额外加装零件，完全靠折边结构实现，是低成本结构设计的典型思路。外形尺寸方面，这类民用火柴盒的常规长度在50毫米左右，宽度在35毫米上下，整体高度控制在15毫米以内，这个尺寸刚好能单手握持，拇指推动内抽盒就能完成开合动作，符合日常使用的人机工程学要求。安装边界上，因为是独立的小型手持容器，不需要和其他设备做装配配合，只需要保证自身的抽拉行程顺畅，内抽盒完全推入外盒时，端部和外盒端面的齐平度误差控制在0.5毫米以内，避免出现一端突出过多影响外观的问题。建模过程中，

　　要注意薄壁件的壁厚均匀性，整个盒体的纸质壁厚统一控制在0.3到0.5毫米之间，避免出现局部壁厚突变导致的折叠处应力集中，尤其是外盒套的四个折角位置，要做等半径的圆角过渡，保证折边后外形挺括。外壳表面的复古印花做的是贴图贴合处理，建模时要保证外盒的外表面是连续的平整曲面，避免贴图出现拉伸变形，图案的定位要和擦火面的位置错开，不能让印花覆盖到擦火区域，不然会影响擦火功能的正常使用。很多新手建模时容易忽略内抽盒底部的压合结构，直接做一体的槽型，实际生产中这类纸质盒都是用整张卡纸裁切折叠而成，底部的折边是互相插合锁定的，不需要额外涂胶也能保证结构强度，建模时还原这个插合结构，能让模型更贴合实际生产工艺，而不是只做一个外观形似的空心方块。另外，内抽盒的内部空间要做圆角处理，避免角落的直角位置卡住火柴杆，拿取火柴时能顺畅滑出，这个细节虽然小，但直接影响实际使用的手感。从结构可靠性来说，这种抽拉式结构的使用寿命主要取决于外盒套的开口端强度，因为频繁抽拉会对开口端的折边产生反复的弯折作用力，设计时可以在开口端的内壁加一层0.1毫米的加厚衬层，建模时可以通过局部壁厚调整来体现这个结构，提升外盒开口处的抗形变能力，避免多次抽拉后外盒开口变松，导致内盒容易滑落。
