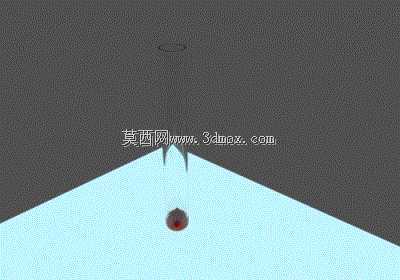

实验室常规耗材试管三维结构设计

　　在化学、生物、医药类实验室的日常作业场景中，试管是出现频率最高的基础器具之一，不管是常量化学反应的小剂量试配、液体样本的临时存储转移，还是加热工况下的小规模反应观测，都离不开这类结构简单但可靠性要求极高的耗材。很多刚接触结构建模的从业者容易把试管的设计想的过于简单，觉得就是一段带封底的圆管，但实际落地到生产和使用场景，每一处尺寸细节都直接影响使用体验和适配性。

　　从实际使用的安装边界来看，常规试管的外径需要匹配通用试管架的插孔尺寸，目前实验室通用的试管架插孔直径覆盖13mm、16mm、18mm、20mm几个主流规格，建模时管身的外径公差需要控制在±0.2mm以内，否则会出现插放时卡滞或者过于松垮容易倾倒的问题。管身的长度设计也不是随意设定的，要兼顾离心机转子的适配深度、水浴锅的液面浸没高度，以及试管夹的夹持位置预留，通常管身上部会留出至少整管长度五分之一的无液体区域，避免加热或者振荡反应时液体溢出，同时这个区域也是试管夹的标准夹持位，管壁厚度在这个区间会做微小的加厚处理，避免夹持力过大导致管壁碎裂。

　　设计思路上，试管的底部采用标准的半球形圆弧封底，而不是平底结构，核心原因有两个：一是半球形结构在受热时应力分布更均匀，直接接触酒精灯外焰或者干式恒温器加热模块时，不会像平底结构那样在边角位置出现应力集中导致开裂；二是圆弧底部在离心作业时，能让沉积的固体样本自然汇聚在底部最低点，方便后续的样本分离和移液枪取样，不会出现平底容器那样的边角残留问题。管身的圆柱段整体保持极高的圆柱度，内壁的粗糙度要求达到Ra0.8以下，一方面是方便清洗后残留液体快速流下，减少挂壁导致的试剂交叉污染，另一方面是观察反应过程时，透明的光滑管壁不会产生光线折射干扰，方便实验人员准确观测液体颜色变化、沉淀生成、气泡溢出等反应现象。

　　管口位置的设计是很多新手建模容易忽略的细节，标准试管的管口会做一圈外翻的卷边处理，这个结构的作用非常实际：首先是增加管口的结构强度，避免玻璃或者塑料材质的管口在插拔试管塞、夹持移动时出现崩口；其次卷边的凸起可以卡在试管架的插孔上方，防止试管从架体孔洞中滑落；另外倾倒液体时，外翻的卷边能让液体沿着管口边缘顺畅流出，不会出现沿管外壁流淌的“爬壁”现象，减少试剂的浪费和腐蚀风险。部分需要配合密封塞使用的试管，管口内壁还会做微小的锥度设计，和标准橡胶塞、硅胶塞的锥度匹配，保证密封时的贴合度，既不会因为过松导致密封失效，也不会因为过紧导致塞子难以拔出。

　　从功能特性来看，这类常规试管可以适配0到100摄氏度的常规反应工况，采用高硼硅玻璃材质生产时，还能承受短时间的明火直接加热，骤冷骤热的温差耐受范围可以达到150摄氏度以上，满足常规化学实验的加热需求。建模过程中，管壁的厚度是核心参数，常规小容量试管的管壁厚度在1mm到1.5mm之间，大容量试管会适当加厚到1.8mm到2mm，过薄的管壁机械强度不足，搬运和清洗过程中容易碎裂，过厚的管壁会增加材料成本，同时导热性能下降，加热时的温度响应速度变慢，还会因为光线折射影响观测效果。

　　在不同的应用场景下，试管的细节设计也会做对应调整：比如用于血样采集的真空采血管，内壁会做抗凝剂涂层的结构预留，管身会标注刻度线的位置，同时配合橡胶密封帽的卡扣结构；用于微生物培养的试管，会在管口位置预留透气膜的安装位，保证气体交换的同时避免杂菌进入；用于微量反应的小容量试管，整体尺寸会缩小，管底的圆弧半径更小，方便微量样本的汇聚和观测。不管是哪种衍生类型，核心的管身圆柱度、底部圆弧结构、管口卷边设计都是通用的基础结构，这些结构经过上百年的实验室使用验证，是兼顾实用性、加工成本和使用可靠性的最优方案。

　　建模时需要特别注意各段结构的顺滑过渡，管身和底部圆弧的衔接位置不能出现折线或者凸起，否则不仅会在生产时产生应力集中点，使用过程中也容易残留清洗死角，导致交叉污染。整体模型的曲面连续性要达到G2以上，还原真实试管的光滑曲面特征，不管是用于实验室设备的装配仿真、实验流程的动画演示，还是用于生产开模前的结构验证，都能直接对接后续的工程流程，不需要额外做结构修复。
