敞口式方槽配斜置导流筒水模拟结构

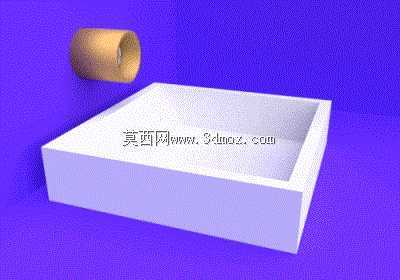

　　这套结构主要面向流体力学实验、水处理工艺验证、浇注流场模拟这类场景搭建，很多做冶金连铸水模拟、水处理池体流态验证的工程人员，都会用到类似的基础结构来做前期流场观测。敞口方槽作为流体容纳的主体，设计时优先考虑了观测便利性，槽体采用等壁厚直壁结构，内壁做了光滑过渡处理，避免壁面凸起干扰流场走向，槽体的深度与边长比例经过反复调整，既能够保证流体在槽内形成足够的发展段，不会因为槽深过浅导致流体刚进入就出现溢流，也不会因为槽深过大导致观测视角受限，配合透明材质加工的实物，可以清晰捕捉到流体在槽内的涡旋、分层、流动死区位置。斜置的导流筒是这套结构的核心功能部件，安装位置选在方槽上方的偏心位置，而非正中心，目的是让流体从导流筒流出后，

　　能够沿着槽壁形成稳定的环流，避免直接冲击槽底造成液面剧烈波动。导流筒的倾斜角度经过多轮流场仿真校核，角度过小会导致流体流出后直接砸向槽底，卷吸大量气泡干扰观测；角度过大则会让流体沿着液面平流，无法形成有效的纵向循环，最终选定的倾斜角度能够让流体以贴壁旋流的方式在槽内扩散，充分模拟实际生产中注流、导流的真实流态。从安装边界来看，方槽底部预留了平整的安装基准面，可以直接固定在实验台架上，不需要额外做适配工装，槽体上口边缘做了外翻的止口结构，既可以加强槽体的整体刚性，避免长期盛水导致侧壁变形，也可以搭配盖板做封闭实验，拓展使用场景。导流筒的固定端预留了标准的连接接口，可以直接对接输水管道，不需要额外做转接头，导流筒的出口端做了圆角处理，

　　避免出口处的锐边造成流体脱流，影响流场的真实性。在实际使用中，这套结构可以搭配示踪粒子、高速相机来完成流场的PIV测量，也可以通过调整导流筒的进水流量、倾斜角度，模拟不同工况下的流体流动状态，为实际工程中的池体设计、浇注工艺参数优化提供可靠的实验数据支撑。设计过程中特意规避了复杂的加强筋、凸台结构，所有转角都做了大圆角过渡，一方面是减少结构对流体的干扰，另一方面也降低了加工难度，不管是采用透明亚克力加工实验件，还是采用金属材质加工工艺验证件，都能够快速成型，不需要特殊的加工工艺。槽体的壁厚设计兼顾了刚性和透光性，采用透明材质加工时，壁厚均匀不会出现光影折射变形，保证拍摄流场时的画面清晰度；采用金属材质加工时，

　　壁厚能够满足盛水后的强度要求，不会出现侧壁鼓胀变形。导流筒的内径与槽体的边长比例也经过匹配，保证导流筒流出的流体流量与槽体的容积匹配，不会出现进水速度过快导致溢流，或者流速过慢无法形成有效流场的问题。很多工程人员在做水模拟实验时，经常会因为结构设计不合理出现流场失真、安装适配性差的问题，这套结构在设计阶段就充分考虑了实验场景的实际需求，从观测便利性、安装适配性、流场真实性多个维度做了优化，能够直接用于各类水模拟实验的基础搭建，也可以根据具体的实验需求，在槽体上加装挡板、出水口等附件，拓展更多的实验功能。
