杠杆式旋转压紧门锁扣结构设计

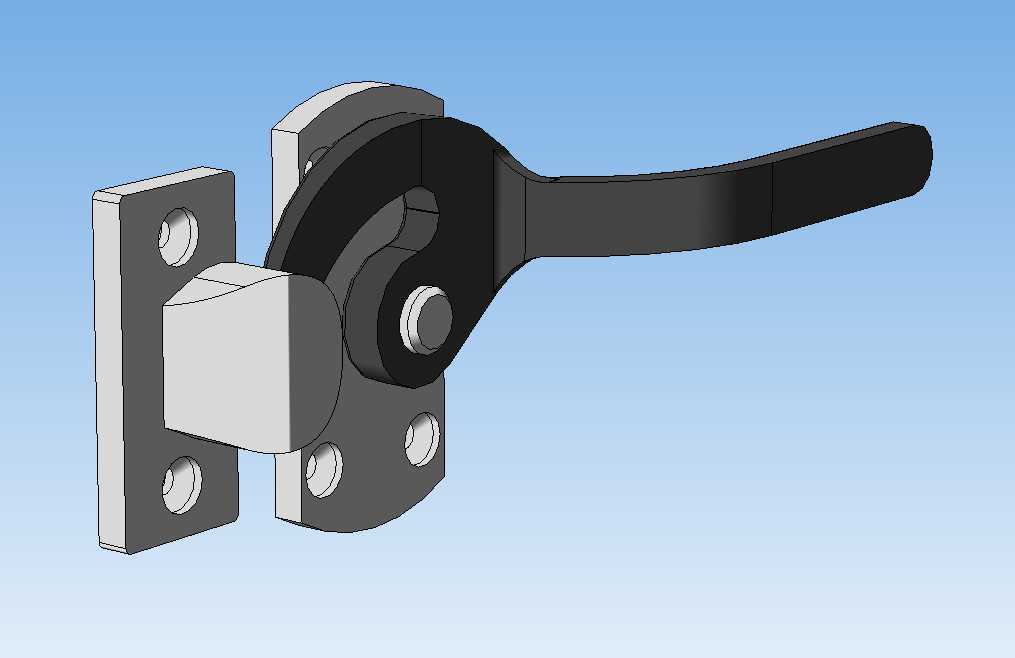

　　这类旋转门锁扣常被应用在工业设备检修门、小型机柜侧门、特种车辆舱门以及需要频繁开合的防护挡板上，核心作用是通过杠杆增力结构实现门体与门框的快速压紧锁止，避免设备运行过程中门体因振动松脱，同时相比螺纹旋紧类锁具，开合操作无需额外工具，徒手扳动手柄即可完成锁止与解锁动作，适配需要频繁开启维护的作业场景。从结构组成来看，整套锁扣分为固定在门框侧的锁座与安装在门体侧的锁钩基座两部分，锁座上带有限位凸台与压紧接触面，锁钩基座通过销轴连接带手柄的旋转压块，压块与锁钩的接触型面采用渐开线式偏心轮廓，扳动手柄旋转时，偏心轮廓会逐步勾住锁座的凸台，随着手柄转动到锁止位置，偏心结构会产生持续的压紧力，将门体与门框的密封胶条压缩到设计压缩量，

　　保证门体闭合后的密封性与紧固性。设计这类锁扣时，首先要确认安装面的边界条件，锁座与锁钩基座的安装板均采用带沉头孔的平板结构，沉头孔适配常用的内六角圆柱头螺钉，安装时需要保证两个安装板的贴合面平面度公差控制在0.1mm以内，避免锁止时出现偏载导致压紧力不均。偏心压块的轮廓设计是整个结构的核心，需要计算手柄扳动过程中的压力角变化，保证锁止位置时压力角处于自锁区间，即使受到外部振动载荷，手柄也不会自行回弹解锁；同时要控制解锁行程的扳动力，常规操作力控制在15N到25N之间，符合徒手操作的人机工程要求，避免扳动过于费力或者锁止力度不足。销轴的配合间隙需要控制在H8/f7的公差带，既保证旋转动作顺畅无卡滞，又不会因间隙过大导致锁止后出现旷量，

　　长期使用下销轴与孔的磨损量要控制在合理范围，通常会在销轴表面做硬化处理，提升耐磨性能。安装尺寸方面，锁座与锁钩基座的安装孔位中心距需要根据门体与门框的配合间隙调整，常规适配的门体与门框间隙在2mm到5mm之间，当门体粘贴有密封胶条时，需要提前核算胶条的压缩反力，对应调整偏心轮廓的升程，保证锁止后胶条的压缩量达到胶条厚度的30%左右，既满足密封要求，又不会因压缩量过大导致操作力超标或者胶条过早老化失效。手柄部分采用加长的杠杆结构，力臂长度是偏心轮工作半径的4倍左右，通过杠杆放大作用降低操作力，手柄的外形做了圆弧过渡处理，边缘无锐边，避免操作时划伤手部，锁止到位时手柄会贴合在门体表面，不会突出过多造成磕碰风险。在实际选型应用中，

　　这类锁扣适合用在对锁止可靠性有一定要求，但不需要高等级防盗防护的场景，比如车间小型设备的安全防护门、工具箱柜门、冷链运输箱的侧门等，相比普通的搭扣锁，这类旋转式锁扣的压紧力更均匀，锁止状态下的抗振性能更好，不会因为设备运行的持续振动出现松脱；相比按压式弹簧锁，它的结构强度更高，能承受更大的门体拉开力，适配厚度更大、重量更高的门体安装。建模过程中需要重点验证偏心轮廓的运动轨迹，模拟整个扳动行程中锁钩与锁座的接触位置变化，检查是否存在运动干涉，尤其是锁止终了位置，压块与锁座的接触面要保证完全贴合，避免线接触导致局部应力过大，长期使用出现压溃变形；同时要做受力仿真分析，验证在额定拉开力下，安装板、销轴、偏心压块的应力值均低于材料的屈服强度，通常这类锁扣的主体结构采用冷轧钢冲压成型，表面做喷塑或者镀锌处理，兼顾结构强度与防锈性能，接触摩擦面可以少量涂抹润滑脂，降低长期使用的磨损量，提升使用寿命。
