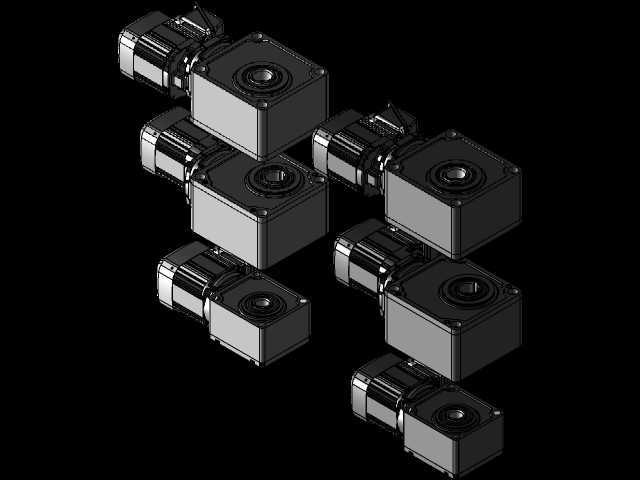

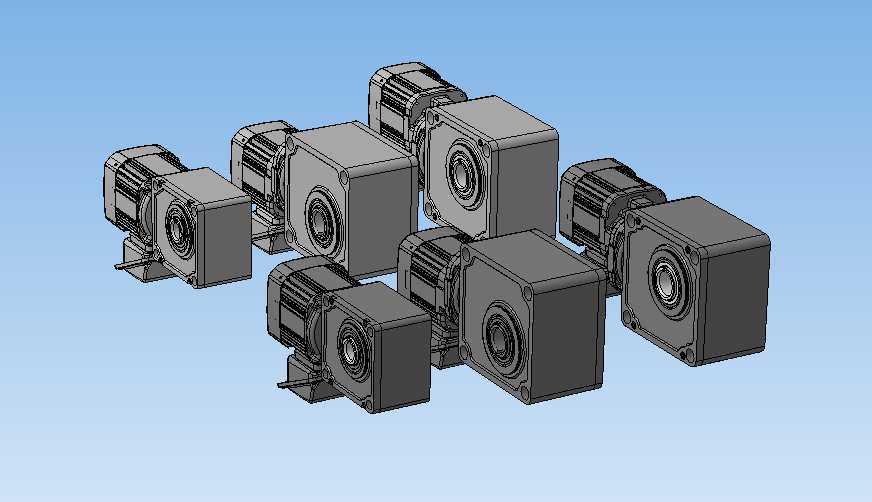

GV系列低功率三相蜗轮减速电机结构

　　在轻工输送、小型自动化生产线、食品包装辅机这类对安装空间有严格限制、输出转速要求偏低的工况里，这类小功率三相蜗轮减速电机的应用占比一直不低。不同于普通直连电机的高转速输出特性，蜗轮蜗杆结构自带的大减速比特性，能直接把三相电机的高转速降到设备执行端需要的低转速区间，同时输出足够的驱动扭矩，省去额外加装外置减速机构的麻烦，整套驱动单元的集成度更高。

　　从结构设计逻辑来看，这套系列电机采用方形箱体的一体化布局，输出端采用法兰式安装面，安装止口的同轴度公差控制在行业常规的IT7级区间，能直接和设备的从动轴系对接，不需要额外做同轴度校准工装。电机本体和减速箱体的连接采用止口定位加螺栓紧固的方式，连接面的密封槽预留了O型圈安装位，能满足常规车间环境下的防尘防泼溅要求，避免车间内的切削液、粉尘进入减速腔体内加剧蜗轮副的磨损。

　　不同功率规格的机型在外形尺寸上做了梯度化设计，0.1kW和0.2kW的机型分别对应不同的箱体轮廓尺寸，安装孔位采用对称布局，不管是水平安装还是垂直安装都能适配，安装边界的预留尺寸只需要比箱体轮廓单边多留出15mm的扳手操作空间即可，不需要给后期维护预留过大的设备内部空间。输出轴的轴伸尺寸按照通用负载标准设计，键槽尺寸符合普通传动件的配合公差，能直接匹配市面上常规的链轮、同步带轮、联轴器等传动连接件，不需要额外做轴头的二次加工。

　　蜗轮副的设计采用渐开线蜗杆配锡青铜蜗轮的材质组合，蜗杆部分经过表面淬火处理提升耐磨性，蜗轮采用离心铸造的锡青铜材质，降低长期运行下的齿面磨损速率，减速腔的润滑油注油口和放油口分别设置在箱体的顶部和底部侧面，日常维护补油和换油的时候不需要拆解电机和设备的连接，只需要打开对应的油塞即可操作。箱体的散热筋沿着箱体周向均匀分布，能在电机持续运行的时候把减速腔和电机本体产生的热量快速散发到周围空气中，避免长期运行下温升过高导致绕组绝缘老化加速、润滑油黏度下降影响润滑效果。

　　在实际设备选型的时候，这类电机通常用在辊道输送线的单辊驱动、小型包装机械的送膜机构、自动化仓储的小型移载机构这类负载平稳、冲击载荷小的工况里，因为蜗轮蜗杆结构本身具备一定的自锁特性，在垂直安装的场景下，断电之后输出轴不会因为负载自重出现反向转动的情况，能省掉额外的制动机构，进一步简化设备的整体结构。设计建模的时候，整套系列的不同规格机型采用参数化的建模逻辑，通用的安装接口、密封结构、连接螺栓规格都做了统一化处理，不同功率机型只需要调整箱体壁厚、蜗轮副的模数和齿宽、电机定子的叠厚参数就能完成系列化衍生，能大幅缩短同系列不同规格产品的开发周期，也能降低后续生产环节的零部件种类，减少备件库存的压力。

　　从安装适配性来看，方形箱体的四个安装面都预留了安装螺孔，不管是设备需要卧式脚座安装还是法兰端面安装，都能通过更换对应的安装附件实现适配，不需要重新设计箱体结构。输出轴的旋转方向可以通过调整三相电源的相序实现换向，换向过程中蜗轮副的啮合间隙保持均匀，不会出现换向冲击过大的情况，能满足频繁正反转的工况使用需求。接线盒的位置设置在电机本体的侧面，接线口采用防水格兰头结构，线缆接入之后能达到可靠的密封效果，接线端子的排布符合三相电机的通用接线标准，现场接线的时候不需要额外对照特殊的接线图，按照常规三相电机的接线方式操作即可。
