GV-SHYF-RH系列三相蜗轮减速电机结构

　　在轻工包装生产线、食品输送设备、小型自动化仓储分拣线这类对安装空间有严格限制的传动场景里，直角输出的蜗轮减速电机一直是选型清单里的高频选项，这次建模的GV-SHYF-RH系列0.4、0.75kW规格的三相蜗轮电机，就是针对这类紧凑安装工况做的结构还原。做这套模型的时候最先要捋顺的是安装边界的匹配逻辑，这类方箱壳体的蜗轮减速单元，核心优势就是输出轴和电机轴呈90度垂直布局，能把动力传输的转向直接转换，不需要额外加装转角传动箱，对于设备侧装、顶部吊装的布局来说，能省掉至少30%的横向安装空间，很多做小型皮带线、辊筒输送机的结构工程师选这类电机，就是看中它不需要额外预留电机轴向的伸出长度，能把设备的机架宽度做的更窄。从功能特性上看，

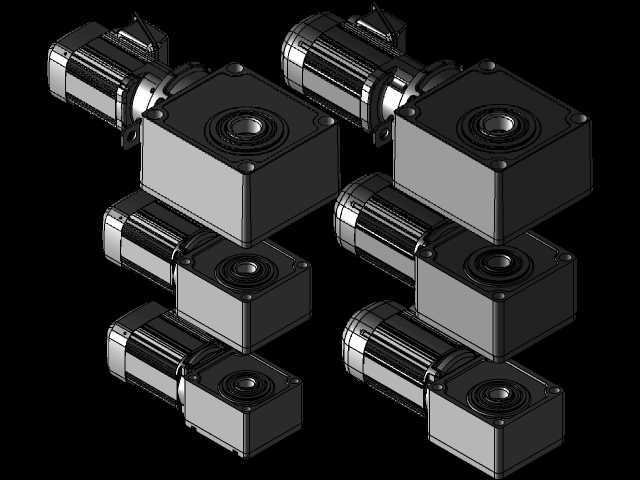

　　蜗轮蜗杆副的传动特性本身带反向自锁属性，也就是输出端带载停机的时候，不会因为负载的反向作用力带动电机反转，这一点在倾斜输送的工位上尤其实用，比如包装线的上料爬坡段、小型提升机的升降工位，不需要额外加装电磁制动器就能实现停机锁止，能省掉不少制动配件的成本和安装空间，当然建模的时候也要把这个特性对应的结构做准，蜗轮和蜗杆的啮合中心距、齿面的接触位置都要和实际选型样本的参数对齐，不然做出来的模型装配到设备里会出现干涉。设计思路上，这套系列电机做了多规格的壳体通用化设计，从图里能看到不同功率对应的减速箱壳体尺寸是成梯度变化的，0.4kW和0.75kW的电机端盖连接法兰尺寸保持了统一的安装孔位，只是减速箱的蜗轮腔体大小根据输出扭矩做了缩放，

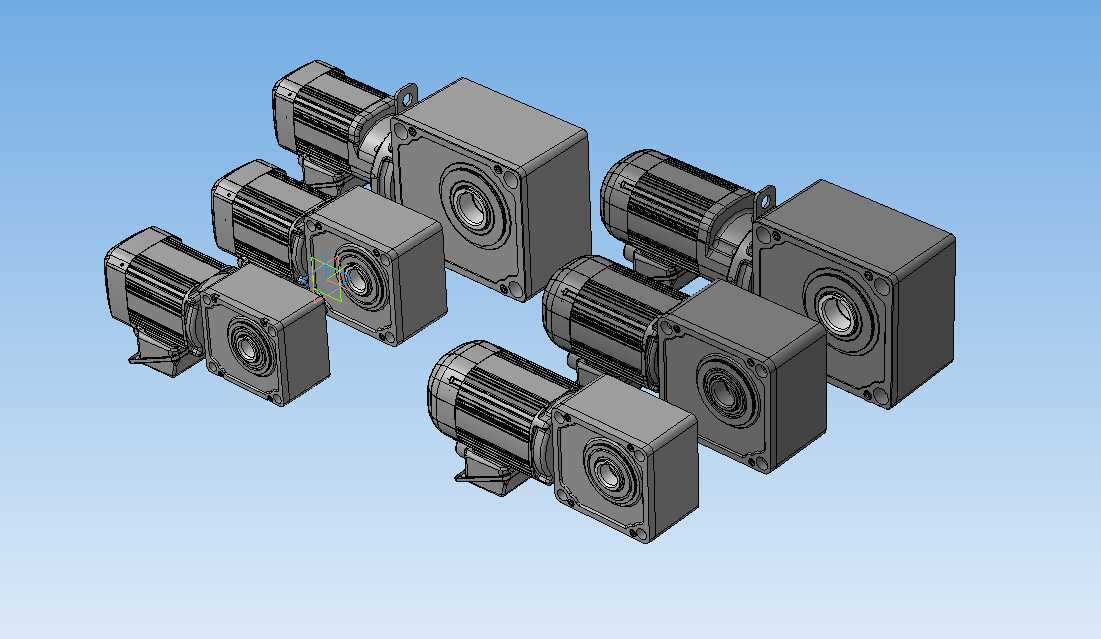

　　这样的设计能让设备厂商在做同一条生产线不同负载工位的选型时，不用重新设计电机安装板的孔位，只需要根据负载大小更换对应功率的电机单元就行，大幅减少了结构件的种类，降低加工和装配的出错概率。外形尺寸和安装边界这块，建模的时候特意把安装脚的尺寸、输出轴的轴径、键槽尺寸、电机接线盒的位置都做了1:1的还原，这类电机的安装方式分脚座安装和法兰安装两种，图里展示的是脚座安装的版本，四个安装脚的螺栓孔间距是选型时必须核对的硬参数，一旦孔位不对，现场安装的时候就会出现装不上的问题，另外输出轴的伸出长度也要和设备侧的联轴器、链轮的安装深度匹配，太长会顶到传动件的端面，太短会导致键连接的接触长度不够，传动的时候容易滚键。实际应用里，

　　这类蜗轮电机的运行噪音比同功率的齿轮减速电机要低，因为蜗轮蜗杆是滑动啮合传动，传动过程更平稳，适合用在对噪音有要求的车间环境，比如食品加工车间、医药包装车间，不过也要注意滑动啮合带来的发热问题，所以建模的时候也还原了壳体上的散热筋结构，这些散热筋的排布方向是顺着电机运行时的空气流动方向做的，能在设备运行时通过自然对流带走蜗轮副啮合产生的热量，避免油温过高导致密封件老化漏油。很多刚接触选型的工程师容易忽略的点是，这类蜗轮电机的输入转向和输出转向的对应关系，因为蜗杆的旋向不同，输出轴的转向会有差异，建模的时候把蜗杆的旋向做了明确的还原，能让工程师在做三维装配的时候直接模拟电机的转向，提前排查传动方向和设备动作逻辑不匹配的问题，不用等到现场接线的时候才发现转向反了，浪费调试时间。另外，这套模型把电机端和减速箱端的油封位置、轴承安装位都做了结构体现，对于做设备维护仿真的场景来说，也能直接用来做易损件更换的模拟，比如更换输出端油封的时候需要拆卸的端盖位置、螺栓的排布，都能在模型里直接测量尺寸，提前准备对应的维修配件。从传动效率的角度看，0.4和0.75kW的功率段搭配不同速比的蜗轮副，能覆盖每分钟几转到一百多转的输出转速范围，足够满足大多数小型输送设备、搅拌工位、自动开门机构的转速和扭矩需求，而且方箱型的壳体结构刚性比圆壳体的蜗轮电机更好，在有轻微冲击负载的工位上也能稳定运行，不会因为负载冲击导致壳体变形，影响蜗轮副的啮合精度。
