嵌入式可折叠塑料切割设备操作把手

　　在各类板材切割、小型裁切设备的操作端结构设计中，操作把手的选型与结构设计直接影响设备操作的便捷性、运输收纳的空间利用率以及外观的整体性，这款嵌入式可折叠塑料把手正是针对这类场景开发的结构件。从实际应用场景来看，这类把手多用于需要频繁移动、收纳或者需要保持操作面平整的小型切割设备上，比如台式塑料切割机、便携式板材裁切机、实验室用小型试样切割装置等，这类设备在非使用状态下需要将操作面的凸起结构收平，避免搬运过程中剐蹭操作人员，或是在堆叠存放时减少空间占用，同时嵌入式的安装结构也能避免外凸把手在设备转运过程中受到碰撞损坏。

　　从功能特性来看，这款把手采用可折叠的结构设计，非使用状态下，握持部分可以完全嵌入安装基座的凹槽内，整个把手的外表面与设备安装面板保持齐平，没有外凸结构，不会在设备搬运、存放过程中勾挂外物，也能减少操作人员经过设备旁时被磕碰的风险；需要操作设备时，只需要将内嵌的握持部分抠出翻起，就能形成符合人体工学的握持空间，操作人员可以通过把手稳定施力，完成设备的抬升移动、操作位调整或是切割工位的进给动作。整体采用工程塑料材质制作，相比金属把手重量更轻，同时具备不错的结构强度与耐磨损性能，在车间多粉尘、偶尔接触切削液的使用环境下，也不会出现锈蚀、漆面脱落的问题，日常维护不需要额外做防锈处理，适配切割设备的作业环境特性。

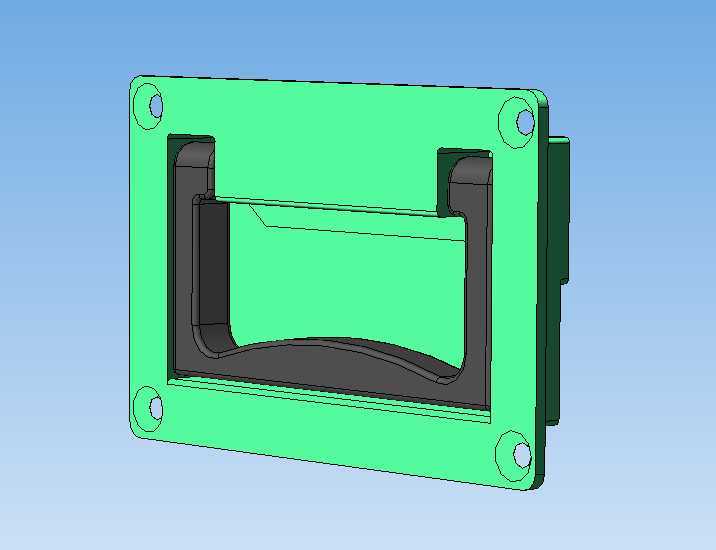

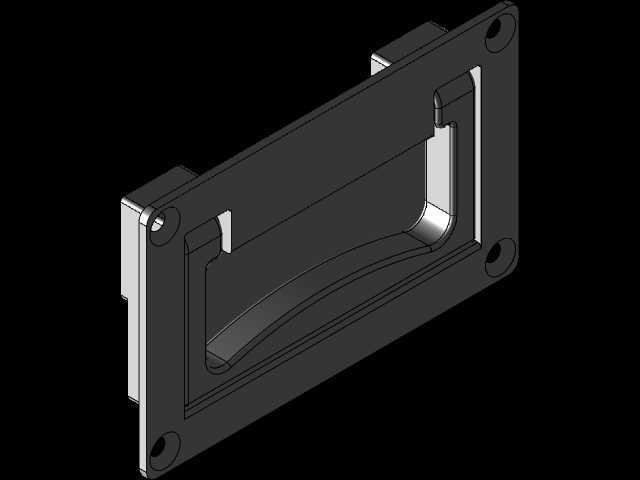

　　从设计思路层面，这款把手采用了分体嵌套的结构逻辑，外侧的安装基座为带安装孔的方形法兰结构，四个角位置设置了沉头安装孔，安装时可以将沉头螺丝完全埋入孔内，保证安装后基座表面平整，不会出现螺丝头凸起的问题；基座内侧预留了刚好容纳握持手柄的凹槽空间，握持手柄通过两侧的转轴结构与基座连接，转轴位置设置了阻尼限位结构，当手柄翻起到握持角度时可以自动卡止，不会在施力过程中意外回折，当需要收折时，只需要施加一定的按压力度就能解除限位，将手柄压回基座凹槽内。握持部分的内侧曲面做了贴合手指弧度的造型设计，操作人员握持时手掌与手柄的接触面积更大，施力时压强更小，长时间握持移动设备也不容易出现手部压痕、打滑的问题，手柄边缘位置全部做了圆角过渡处理，没有尖锐棱角，避免操作时划伤手部。

　　从安装边界与尺寸适配角度来看，这款把手的安装基座为标准方形结构，四个安装孔的孔位间距符合小型台式设备的面板安装通用尺寸，安装时只需要在设备的面板上按照基座的外形尺寸开出对应的嵌入式安装槽，再通过四个沉头螺丝从正面锁紧即可，不需要在设备内部额外设置复杂的固定结构，安装工序简单，后期如果把手出现损坏，也可以快速拆卸更换，不需要对设备面板做二次加工。基座的厚度与常规小型切割设备的面板厚度适配，安装后基座的背面不会过度伸入设备内部，不会干涉设备内部的走线、传动部件布置，对于内部空间紧凑的小型切割设备来说，这种薄型嵌入式的结构设计可以大幅降低对设备内部空间的占用。另外，塑料材质的把手本身具备一定的绝缘性能，在部分带电动切割组件的设备上使用时，也能在设备出现轻微漏电的情况下起到一定的防护作用，提升操作的安全性。

　　在实际的结构选型过程中，这类嵌入式折叠把手相比外凸式固定把手，在需要保持操作面平整、频繁收纳转运的设备上优势十分明显，尤其是针对面向民用、小型加工门店的切割类设备，用户在存放设备时往往需要将设备堆叠或者塞入工作台下方的储物空间，外凸的把手会额外占用储物空间，甚至在推入储物位时被卡住，而这款可折叠收平的把手完全不会出现这类问题。同时塑料材质的自重较轻，不会给便携式设备增加过多的额外重量，对于需要经常携带外出作业的小型切割设备来说，每一克的重量降低都能提升外出携带的便捷性。在建模过程中，这款把手的转轴配合间隙、折叠后的贴合公差都做了精准的设定，既保证折叠动作顺畅无卡滞，也不会出现收折后手柄松动晃动、与基座之间缝隙过大的问题，安装到设备上之后整体外观整洁统一，没有多余的结构缝隙，也能减少切割作业过程中粉尘、碎屑进入把手转轴缝隙的概率，降低后期维护清理的频率。
