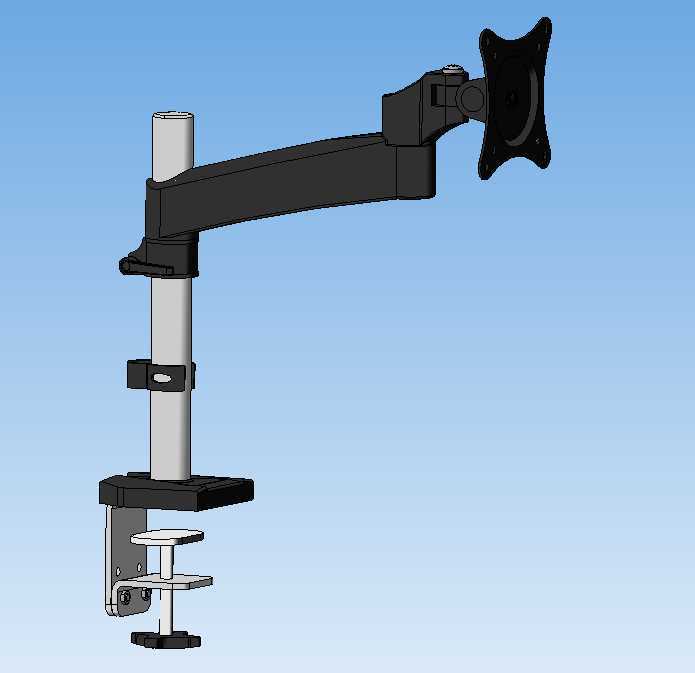

桌夹式带台钳可调节显示器支撑臂

　　这款桌装式显示器支撑结构，在常规显示器悬臂支架的基础上集成了台钳夹持功能，适配多场景的桌面工位使用需求，不管是工业设备操作工位、设计绘图工位还是日常办公工位，都能通过这套结构完成显示器的位置固定与灵活调整，同时附带的台钳结构可以满足小型零件的临时夹持作业需求，减少工位上额外夹具的占用空间。从实际使用场景来看，常规的显示器支架仅能完成屏幕的支撑与位置调整，在设备调试、零件检修、小型工件手工处理的工位上，操作人员往往需要额外在桌面布置小型台钳，不仅占用桌面有限的操作空间，多个装夹结构还会破坏桌面的完整性，这套集成式结构将显示器支撑与台钳功能整合在同一根立柱上，共用桌面装夹底座，大幅降低了桌面安装结构的占用面积。

　　从功能特性上看，支撑臂部分采用多段铰接结构，每处铰接节点都带阻尼锁紧结构，可实现水平方向大角度回转、垂直方向的高度升降与俯仰角度调整，末端的屏幕安装板符合通用VESA安装孔位标准，可适配绝大多数常规尺寸的桌面显示器，调整到位后依靠铰接处的阻尼结构保持位置稳定，不会出现屏幕下坠、偏移的问题。下部集成的台钳结构固定在立柱靠近桌面的位置，钳口带防滑垫结构，可夹持小型电子元件、机械小零件、线材等工件，满足工位上临时的零件固定、焊接辅助、装配夹持等需求，台钳本身也可绕立柱进行一定角度的回转，方便操作人员调整夹持工件的朝向。

　　设计思路上，整套结构优先考虑桌面安装的适配性，底座采用夹装式结构，不需要在桌面打孔，通过旋紧底部的压紧螺杆即可将整套结构固定在不同厚度的桌面边缘，夹装位置的接触面上都带有橡胶防滑垫，避免夹伤桌面同时提升装夹的摩擦力，防止整套结构受力后出现滑移。立柱采用圆形金属型材作为主体承载结构，表面做氧化处理提升耐磨性能，支撑臂的外壳采用高强度工程塑料材质，内部铰接轴采用金属材质保证结构强度，在保证整体承载能力的前提下降低结构自重。台钳部分采用金属材质制作，钳身与立柱通过抱箍结构连接，可根据使用需求沿立柱上下调整安装高度，也可以根据工位布局选择是否安装台钳组件，不需要台钳功能时可直接拆除，仅保留显示器支架的功能，适配不同用户的使用需求。

　　从安装边界与尺寸适配来看，整套结构的底座夹装范围可适配10mm到60mm厚度的桌面，不管是常规的木质办公桌、工业铝型材工作台还是钢制操作台，都能完成稳定装夹。支撑臂完全展开后，屏幕中心距离立柱的水平距离可达到450mm左右，垂直方向的调整行程覆盖200mm范围，屏幕俯仰角度可实现-15°到+30°的调整，水平回转角度可达到360°，满足不同坐姿、不同操作位置下的屏幕观看需求。台钳部分的钳口最大张开距离为70mm，可满足绝大多数小型零件的夹持需求，钳口深度为40mm，足够容纳常规小型工件的装夹，台钳锁紧采用螺杆旋紧结构，夹持力稳定，不会出现工件松脱的问题。

　　在结构细节处理上，支撑臂内部预留了走线空间，可将显示器的电源线、信号线从臂体内部穿过，避免线缆外露缠绕，提升工位的整洁度。每处铰接节点的阻尼力度都可通过侧面的调节旋钮进行调整，用户可根据安装屏幕的重量调整阻尼大小，保证屏幕调整时的手感顺滑，同时停留在任意位置都能保持稳定。底座的压紧螺杆末端带旋转压盘，旋紧时压盘与桌面下表面大面积接触，降低局部压强，避免压痕损伤桌面。台钳的活动钳口与固定钳口都做了平面度处理，保证夹持工件时的受力均匀，钳口上的防滑齿纹深度适中，既能提供足够的夹持摩擦力，又不会在工件表面留下过深的夹痕。整套结构的承载能力可覆盖单台2kg到8kg重量的显示器，满足绝大多数桌面级显示器的安装需求，集成的台钳可承受最大500N的夹持力，足够应对日常工位上的小型零件处理作业。
