带闭锁结构嵌入式暗装门锁MS-3303

　　这款带闭锁开口的嵌入式门锁，主要面向工业机柜、设备舱门、特种车辆舱体、工具箱柜等需要暗装锁具的场景设计，区别于外露式把手锁，其安装后与门板表面基本齐平，不会在门板外侧形成突出结构，能有效避免通行、设备转运过程中钩挂线缆、衣物或其他物件，适配对门板外表面平整度有要求的安装场合，比如洁净车间设备柜门、移动作业车辆侧舱门、高密度排布的电气柜组等场景，都能通过这类齐平安装的锁具降低外部干涉风险。

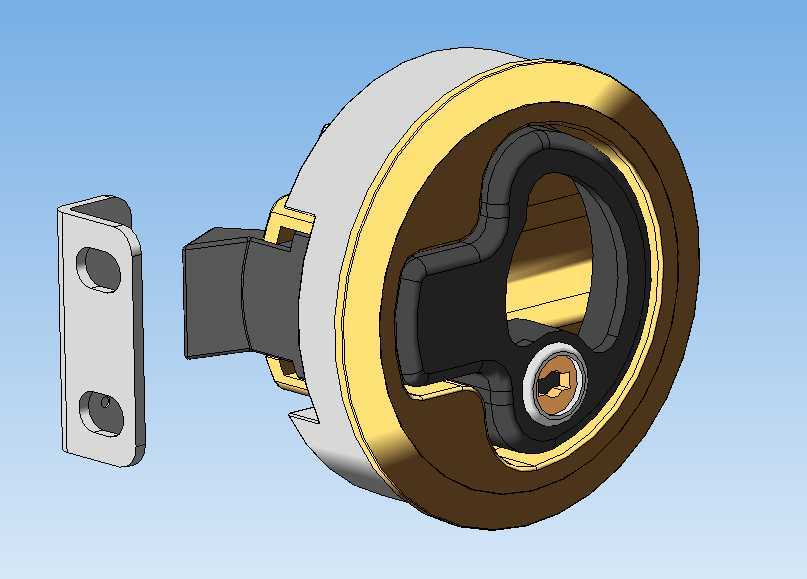

　　从功能结构来看，该锁采用拉环式开启结构，锁芯集成在拉环中心位置，配套专用钥匙解锁后，可翻起拉环带动内部锁舌转动实现解锁，闭锁状态下拉环完全嵌入锁座外圈的沉槽内，无外露操作部件，具备一定的防误碰、防非授权开启能力。锁体主体采用外圈金属包边结构，金色装饰圈与黑色内嵌拉环形成分层结构，既保证了锁体外侧的结构强度，也通过内嵌式的拉环收纳结构减少了外部灰尘、水渍进入锁体内部的概率，适配有一定防尘要求的室内或半户外安装场景。配套的独立锁扣板为金属冲压件，设置两个对称安装孔，可通过螺栓固定在门框对应位置，锁舌伸出时可卡入锁扣板的卡槽内，实现门板与门框的可靠锁止，锁扣板的长圆孔设计可预留一定的安装调整余量，抵消门板与门框加工、装配过程中产生的位置公差，降低现场安装的对位难度。

　　设计过程中，首先明确了暗装的核心需求，因此锁体整体采用圆形嵌入式结构，安装时需要在门板上开出对应直径的圆形安装孔，锁体从门板外侧嵌入后，通过背部的固定结构与门板锁紧，不需要在门板外侧设置突出的安装法兰，保证安装完成后外侧表面的齐平度。锁座外圈的金属环采用加厚设计，作为锁体与门板安装孔的主要受力接触部件，能承受拉环开启时的扳动力，避免长期使用后安装孔出现变形、松动。内部锁舌采用偏心转动结构，解锁转动过程中锁舌会同步收回锁体内部，不会在锁体侧面形成突出结构，方便门板的开合动作；闭锁状态下锁舌伸出长度经过匹配设计，既保证足够的锁止啮合深度，避免受振动后意外脱开，也不会因为伸出过长导致门板关闭时出现卡滞。拉环的握持部分做了弧形贴合设计，翻起后可容纳手指穿入发力，即便是戴劳保手套操作也能顺利施力开启，适配工业场景下的操作习惯。锁芯采用通用的弹子锁结构，钥匙通用性强，可根据需求做通开或独立开锁的钥匙配置，方便多柜组的运维管理。

　　安装边界方面，锁体整体为圆形结构，安装时需在门板上预留对应直径的通孔，门板厚度适配常规工业柜门板的厚度范围，背部固定结构可根据实际门板厚度做调整，保证锁体安装后无窜动。配套锁扣板的安装位置需要与锁体中心严格对正，两个安装孔的中心距与锁扣板尺寸匹配，安装时可先将锁体固定在门板上，关闭门板后标记锁扣板的安装位置，再通过螺栓固定锁扣板，利用锁扣板上的安装孔余量微调位置，保证锁舌伸缩过程中无卡滞，闭锁后门板无明显晃动。锁体内部的转动部件做了间隙配合设计，长期使用过程中不会因为积灰、轻微锈蚀出现卡滞，拉环与锁座的接触位置设置了限位结构，拉环翻起角度控制在合理范围内，避免过度扳动导致内部结构损坏。在电气柜应用场景中，这类锁具可配合柜门接地装置使用，锁体金属部分可作为柜门接地的连接点，减少额外接地部件的安装；在特种车辆舱门应用中，齐平的外表面能降低车辆行驶过程中的风阻，也避免树枝、线缆等外物钩挂锁具导致舱门意外开启；在工具箱柜应用中，内嵌式的拉环不会在搬运过程中与其他物件碰撞，提升柜体搬运过程的安全性。
