小型转舌式信箱钥匙锁具结构设计

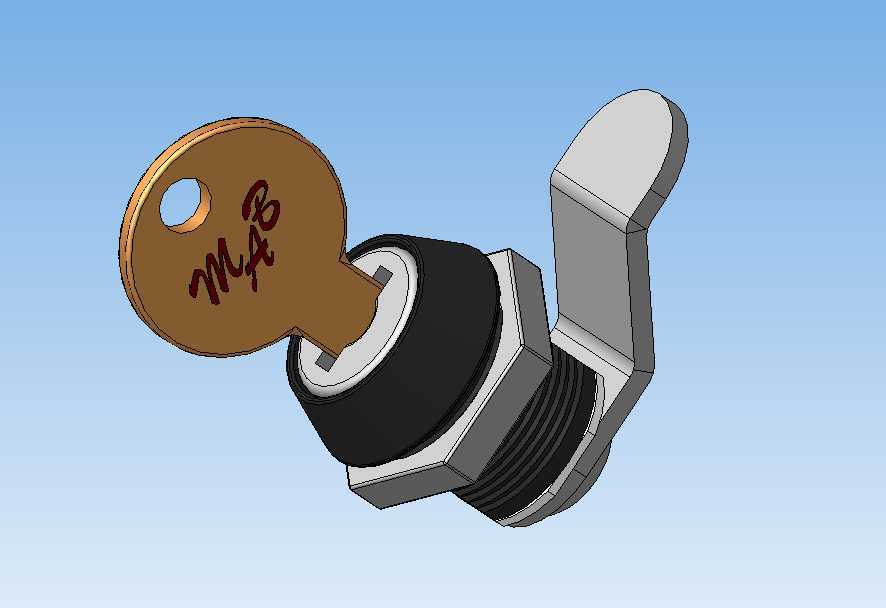

　　日常在户外信报箱、小型设备柜门、办公文件抽屉、公共储物格上见到的这类小型圆柱转舌锁，是民用轻载防护场景里应用极广的锁具品类，它不需要复杂的锁体结构，依靠单钥匙驱动锁芯转动，带动尾部锁舌旋转实现开合，结构紧凑、安装便捷，适配绝大多数薄板类安装基材。这类锁具的核心设计逻辑围绕“小空间安装、低频次操作、基础防盗防误开”展开，首先要考虑的是安装边界的适配性，常规这类锁的安装开孔直径在12mm到18mm区间，适配1mm到5mm厚度的门板，锁体外部的六角螺母结构可以根据门板厚度调整锁紧位置，不需要额外的固定支架，直接在门板上冲切对应圆孔就能完成安装，装配效率很高，适合批量生产的柜体类产品预装。从功能结构上看，这款锁采用的是经典的弹子锁芯结构，

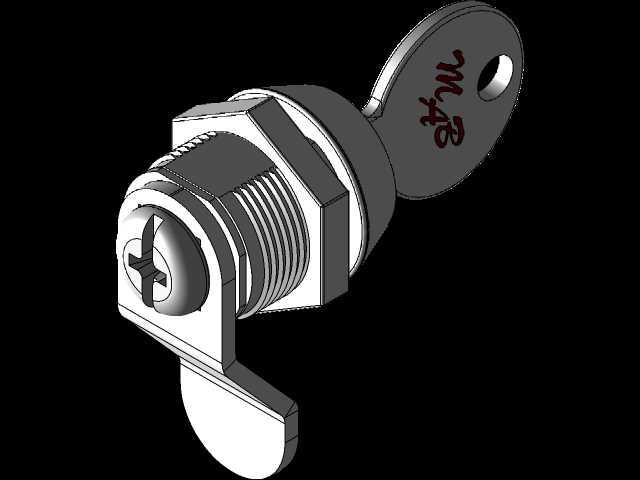

　　钥匙插入后对齐弹子间隙，才能带动锁芯转动，锁芯尾部和金属锁舌采用直连传动，没有多余的传动零件，转动90度即可完成锁止与解锁的状态切换，锁舌的偏心设计在锁止状态下会勾住柜体内部的挡边，避免门板被外力拉开，解锁状态下锁舌转动到和锁体轴线平行的位置，不会干涉门板的开合动作。锁体外部的黑色橡胶垫圈是容易被忽略的设计细节，它一方面可以填充锁体和门板之间的安装间隙，避免金属锁体和门板硬接触产生晃动，另一方面在户外信箱这类应用场景下，还能起到一定的防水防尘作用，减少雨水、灰尘顺着安装缝隙进入锁芯内部，降低锁芯卡顿、生锈的概率。钥匙的设计也兼顾了实用性，头部的圆孔可以方便用户穿在钥匙串上携带，钥匙柄上的标识可以快速区分对应锁具，避免多把钥匙混淆。

　　在实际选型应用中，这类锁具不需要太高的防盗等级，核心要匹配的是安装门板的厚度、锁舌的转动行程是否适配柜体内部的挡边位置，比如用在薄铁皮信箱上时，要选择锁舌长度较短的规格，避免锁舌转动时和箱体内部的信件存放空间干涉；如果用在更厚的木质抽屉上，就需要选配更长的锁体螺纹段，保证螺母能够完全锁紧。建模过程中需要重点关注几个配合公差：锁芯和锁体外套的转动配合间隙要控制在0.1mm以内，间隙过大会导致锁芯晃动，钥匙插入后容易卡滞，间隙过小则会因为加工误差导致锁芯转动不顺畅；尾部锁舌和锁芯的连接要做防松设计，避免长期转动后锁舌松动脱落，导致锁具失效；锁体外部的螺纹和锁紧螺母的配合要符合普通粗牙螺纹标准，方便用户在现场安装时可以用普通扳手拧紧，

　　不需要专用工具。这类锁具的材质选择也和应用场景强相关，锁芯、锁舌、钥匙一般采用锌合金压铸成型，成本低、成型精度高，有足够的结构强度应对日常的插拔、转动受力；锁体外套的六角部分同样采用锌合金材质，表面做镀铬或者喷塑处理，提升防锈能力；外部的防水垫圈采用丁腈橡胶材质，耐老化、有一定的弹性，长期使用不会轻易开裂失效。很多结构设计人员在做小型柜体、箱门设计时，往往会忽略这类小五金件的安装尺寸预留，等到结构打样后才发现开孔位置和锁体干涉，或者锁舌转动行程和内部结构冲突，所以在建模初期就要把锁具的完整装配尺寸纳入整体设计，提前预留好安装孔位、锁舌转动的避让空间，还要考虑用户插拔钥匙时的手部操作空间，避免钥匙插入时被周边的结构挡住，影响使用体验。另外，这类锁具的钥匙插拔角度、转动手感也是设计中需要考量的点，钥匙插入后应该有明显的到位反馈，转动过程中阻尼均匀，不会出现忽松忽紧的情况，解锁和锁止位置要有轻微的定位感，让用户不用看就能判断锁具是否处于锁闭状态。
