RST120中空电动旋转台结构设计

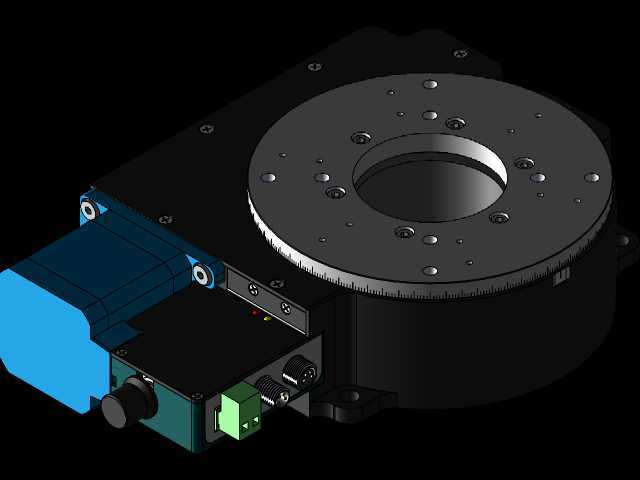

　　在3C电子精密组装、光学检测对位、半导体晶圆搬运、精密激光加工这类对回转定位精度有微米级要求的工位上，普通的凸轮分割器很难兼顾小角度细分、高速响应和中空走线的需求，这款RST120电动旋转台就是针对这类场景做的结构优化设计。从结构布局来看，驱动侧采用侧装一体化驱动模组的排布，没有采用传统的电机直连台面中心的方案，而是通过内置的高精度交叉滚子轴承承载台面负载，侧方的驱动单元通过减速结构带动台面回转，这样的布局一方面把中心区域完全留空，形成大直径中空通孔，方便气路、电路、光路从转台中心穿过，避免设备走线时线缆随转台回转缠绕，在视觉检测、点胶、焊线这类需要中心走光源或者气管的工位上，这种中空结构能大幅简化外围走线的设计难度，不需要额外加装拖链来容纳回转线缆，也减少了拖链运动带来的振动干扰。

　　从安装边界来看，转台主体底座采用带安装耳的圆盘式结构，三个安装固定孔分布在底座外侧凸耳上，安装时不需要在工作台面开大尺寸的沉孔，直接通过螺栓从上方或者下方锁紧即可，底座的定位止口做在主体下沿，和安装台面配合时能快速保证转台中心和设备安装基准的同轴度，减少现场安装的调校时间。台面的安装孔采用多圈环形排布，最内圈是靠近中空孔的螺纹孔，中间圈是定位销孔，最外圈是密排的安装螺纹孔，不同尺寸的工装夹具都能直接找到对应的安装孔位，不需要额外做转接板，小到视觉相机支架、吸嘴安装板，大到直径两百毫米以内的载具，都可以直接固定在台面上，适配不同的工位负载需求。

　　功能特性上，这款转台的驱动侧集成了驱动控制模块，侧面预留了通讯接口和电源接口，不需要额外搭配外置的驱动器，接线时只需要接入电源和控制信号就能直接运行，支持脉冲、总线多种控制方式，能直接接入设备的PLC控制系统，实现和其他轴的联动运动。台侧设置的状态指示灯能直接显示转台的运行、报警、就绪状态，现场调试时不需要连接上位机就能快速判断设备状态，侧方的手动调节旋钮可以在断电状态下手动转动台面，方便设备调试、故障排查时调整工位角度，不需要额外拆盖转动传动结构。

　　设计思路上，整个转台的外壳采用拼接式密封结构，上盖和底座之间的接缝处做了密封槽设计，能阻挡车间内的粉尘、切削液溅入转台内部，保护内部的轴承和传动结构，在有少量切削液的精加工作业、有粉尘的点胶作业场景下也能稳定运行。传动部分采用零背隙的减速结构，配合交叉滚子轴承的预紧设计，回转时的空回能控制在极小范围内，重复定位精度能满足精密组装的需求，转台的最高转速适配大部分中低速精密作业场景，不会因为转速过高带来台面振动，同时承载能力能覆盖大部分轻型精密工装的负载需求，不会因为负载偏重导致台面倾斜或者定位精度下降。

　　在实际设备集成时，这款转台的整体高度控制在较低的尺寸范围内，不会过多占用设备的Z向空间，在桌面式精密设备、立式组装设备里安装时，不需要额外垫高其他机构就能满足空间布局要求。侧装的驱动模组突出主体的尺寸也做了优化，不会和周边的直线运动模组、支架结构产生干涉，在做设备布局时，只需要预留出驱动侧的接线空间即可，不需要为转台单独预留过大的安装区域。和传统的手动旋转台相比，这款电动转台能实现自动分度、连续回转、任意角度定位的功能，不需要人工手动锁紧和调整角度，能适配自动化生产线的连续作业需求；和大尺寸的重型回转工作台相比，这款转台的体积更小、重量更轻，响应速度更快，适合轻型精密作业的工位使用，不会因为转动惯量过大导致启停时过冲或者定位延迟。
