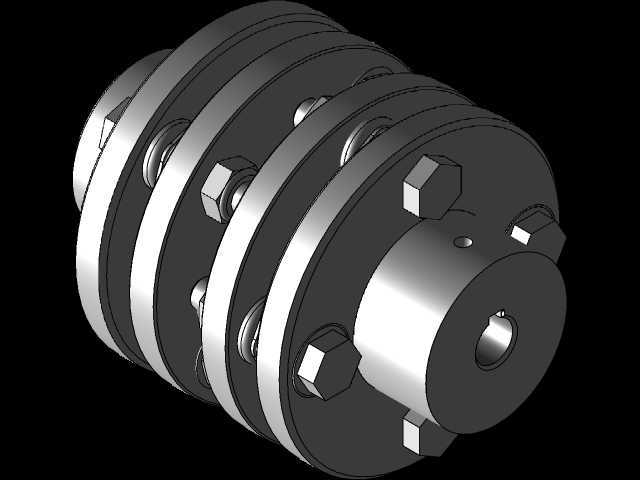

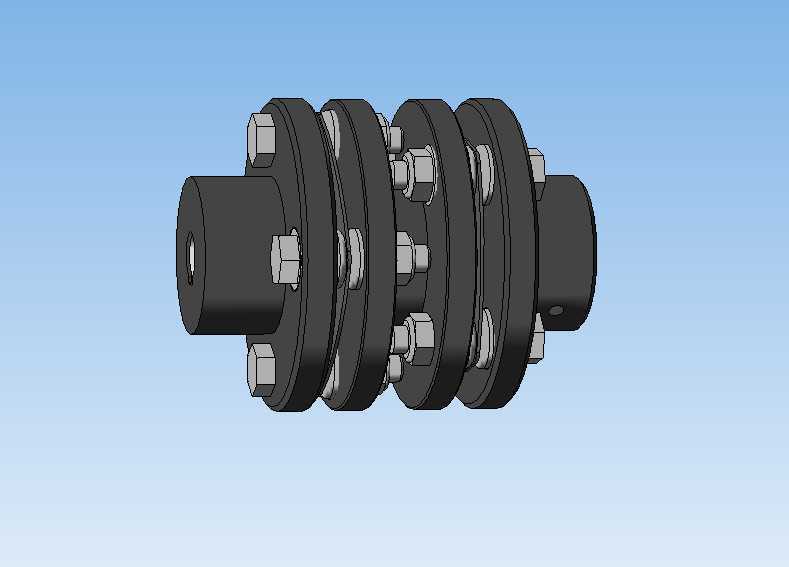

双刚性弹簧指形离合器传动结构设计

　　在中小功率传动系统的布局选型中，这类双刚性弹簧指形离合结构常出现在需要兼顾同轴补偿与过载卸荷的工位，比如轻工包装线的主传动接驳段、小型输送设备的动力输出端、台式加工设备的主轴进给链路里，替代传统刚性联轴器无法缓冲瞬时冲击的短板，同时比纯弹性膜片结构具备更高的扭转刚性，不会在频繁正反转工况下出现明显的传动滞后。从实际使用场景来看，这类结构不需要额外的离合操纵机构，依靠指形弹簧的预紧摩擦力实现扭矩传递，当负载超过设计阈值时，弹簧指会发生径向滑移实现过载打滑，保护后端的减速电机与执行构件不受冲击载荷损坏，日常维护时只需要定期检查螺栓预紧力，不需要频繁更换易损件，适配长期连续运转的工业传动场景。

　　设计这类结构时，首先要明确两端轴系的安装对中公差范围，常规工况下允许的径向偏移量不超过0.2mm，角向偏移控制在0.5°以内，因此两个对接的法兰盘端面加工时要保证平面度不低于IT7级，避免安装后弹簧指出现偏载导致局部磨损过快。中间的弹性指元件采用65Mn弹簧钢淬火处理，硬度控制在HRC42-48之间，既要保证足够的摩擦传扭能力，也要具备反复形变下的抗疲劳性能，每片弹簧指的接触端面做磷化处理，降低打滑时的咬合磨损风险。两侧的刚性法兰采用45号钢调质处理，与轴配合的孔位根据适配轴径做公差匹配，本次设计适配的轴径范围为9-20mm，安装时通过轴端紧定螺钉实现轴向定位，法兰盘上的连接螺栓采用8.8级高强度外六角螺栓，对称交叉拧紧，保证每片弹簧指受到的预紧力均匀一致，避免传扭时出现偏载抖动。

　　从安装边界来看，整个离合器的径向最大尺寸要匹配安装空间的避让要求，法兰外圆的螺栓头做沉台设计，避免运转时螺栓突出剐蹭周边的防护壳体，轴向总长度根据传递扭矩的大小匹配弹簧片数量，本次双组弹簧指的结构额定传递扭矩可以达到120N·m，适配0.75kW到2.2kW区间的四级电机输出端。结构设计时特意将弹簧指的接触斜面做了3°的倾角处理，当传递扭矩增大时，弹簧指受到的径向分力会同步增大，自动提升接触正压力，保证大扭矩下不会出现异常打滑，而当瞬时冲击扭矩超过设计值30%时，径向分力会克服弹簧预紧力实现滑移卸荷，冲击过后自动恢复接合状态，不需要人工复位，非常适合无人值守的连续运转工位。

　　建模过程中要注意各个配合面的公差设定，法兰与弹簧片的配合间隙控制在0.05mm以内，螺栓孔与螺栓杆的间隙不超过0.1mm，避免装配后出现同轴度超差导致运转振动。实际选型时要注意，这类结构不适合高速大冲击的重载工况，比如破碎机、球磨机这类负载波动极大的设备，更适合载荷平稳、偶尔出现瞬时过载的中小功率传动链路，安装时要保证两端轴的轴向窜动量不超过0.1mm，避免运转过程中弹簧指受到额外的轴向推力导致过早疲劳失效。日常运维中不需要拆解整个结构，只需要每运行2000小时检查一次螺栓的预紧力矩，观察弹簧指接触面的磨损情况，当磨损量超过0.3mm时及时更换弹簧片即可，整体维护成本远低于传统的牙嵌式离合器与摩擦片式离合器，在中小功率传动场景下具备很高的性价比。
