外旋式微型快速夹紧卡箍结构

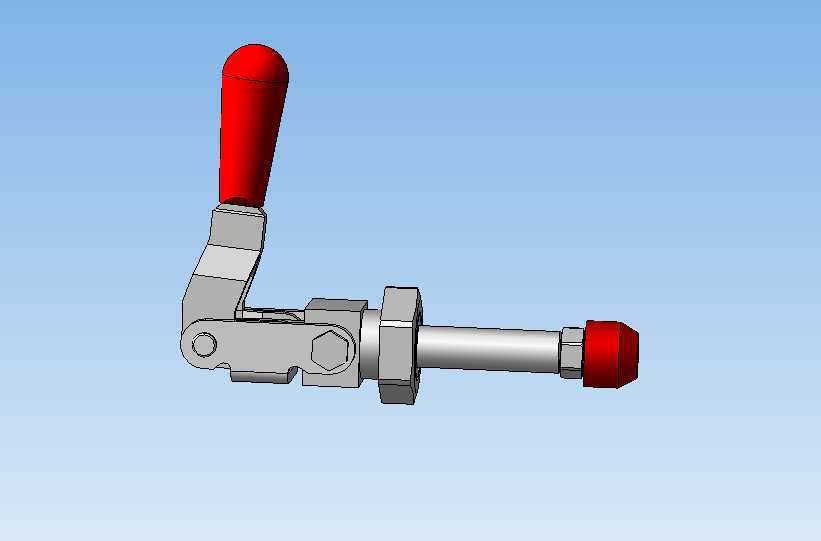

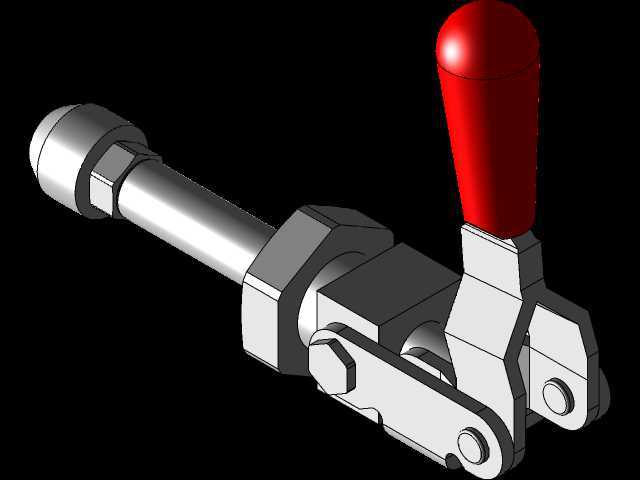

　　这款手动旋出式夹紧构件，在小空间工装定位场景里的适配性相当突出，不少做小型装配治具、检测工位定位的工程师，在需要侧向穿入孔位完成快速压紧的场景里，常会选用这类结构。它的安装逻辑是穿过安装板上预设的通孔完成固定，适配的安装孔直径为20mm，安装时从安装面一侧穿入杆体，在另一侧通过六角锁紧螺母调整安装位置，可根据安装板的实际厚度调整锁紧螺母的旋入深度，适配不同厚度的安装基板，不需要额外加工复杂的安装沉台或者定位槽，对安装面的加工精度要求不高，普通铣削甚至钻孔加工出的安装孔就能满足装配要求，能大幅降低工装基板的加工成本。

　　从功能逻辑上看，它属于推拉式快速夹钳的衍生结构，和常见的水平式、垂直式快速夹钳不同，它的施力方向沿杆体轴向，扳动手柄时，内部的连杆机构会带动杆体做轴向的回缩运动，杆体前端的压紧头会牢牢压在被固定工件的表面，完成夹紧动作；需要松开工件时，反向扳动手柄，杆体向前伸出足够的行程，此时可以直接从侧向取出工件，不需要完全拧下压紧头，操作行程短，手动扳动的力经过连杆机构放大后，能提供足够的夹紧力，避免工件在加工、检测或者装配过程中出现移位。手柄部分包覆了红色的绝缘防滑套，即便手上沾有少量切削液或者装配油污，也能稳定施力，不会出现打滑的情况，长时间操作也不容易磨手。

　　设计层面上，这款结构的连杆机构做了死点位置的优化，当手柄扳到夹紧位置时，连杆机构刚好越过死点，此时即便工件受到振动或者外力冲击，夹紧状态也不会自行松脱，不需要额外增加防松结构，可靠性足够支撑工业场景的连续使用。杆体部分采用圆柱形光杆设计，和安装孔之间的配合间隙控制在合理范围，既保证穿装顺畅，又不会因为间隙过大导致夹紧时出现偏摆。前端的压紧头做了圆弧过渡处理，和工件接触时不会刮伤工件表面，对于表面质量要求高的薄壁件、塑胶件装配场景也能适配。整体结构的运动部件都做了限位设计，扳动手柄时不会出现过行程的情况，内部的铰接销轴采用过盈配合压装，长期使用也不会出现销轴脱出、结构松散的问题。

　　从实际应用场景来看，这类微型夹紧结构常被用在小型电子产品装配治具、小型五金件焊接定位工装、塑胶件水口切除治具上，尤其是在安装空间受限，无法布置大型垂直夹钳的场景里，它的穿装式安装结构可以把大部分结构藏在安装板背面，操作侧只露出手柄和压紧头，能大幅节省操作面的空间，让工位布局更紧凑。不少做非标自动化设备周边手动工位的工程师，在设计快换工装的时候，也会选用这类结构来固定快换模板，更换模板时只需要扳动手柄松开卡箍，就能快速取下模板，换型时间比用螺栓固定的结构缩短70%以上。它的整体外形没有突出的尖锐棱角，所有的铰接位置都做了圆角处理，操作时不容易刮伤操作人员的手部，符合工装设计的安全要求。在维护层面，这类结构没有复杂的密封或者易损件，只需要定期在铰接位置滴少量润滑油，就能保证长期顺畅使用，不需要频繁拆解维护，对于量产工位来说，能减少不少停机维护的时间。
