ABB N71E型端子式交流接触器结构设计

　　在低压配电与工业控制回路的搭建过程中，端子接触器是承担小功率负载通断、信号回路切换的核心元件之一，这款ABB N71E端子接触器的三维结构还原，完全围绕现场安装、接线、运维的实际工程需求展开，没有多余的装饰性结构，每一处几何特征都对应实际使用场景下的功能要求。从实际应用场景来看，这类接触器常被部署在工厂流水线的控制柜体、楼宇配电的末端控制箱、小型自动化设备的电气仓内，用来控制接触器线圈得电后带动主辅触点动作，实现对小容量电机、电磁阀、指示灯、中间继电器回路的通断控制，相比大电流等级的主回路接触器，它的接线端采用直插式端子结构，不需要额外压接冷压端子，单股硬线可以直接插入接线孔完成紧固，能大幅缩短现场配线的工时，

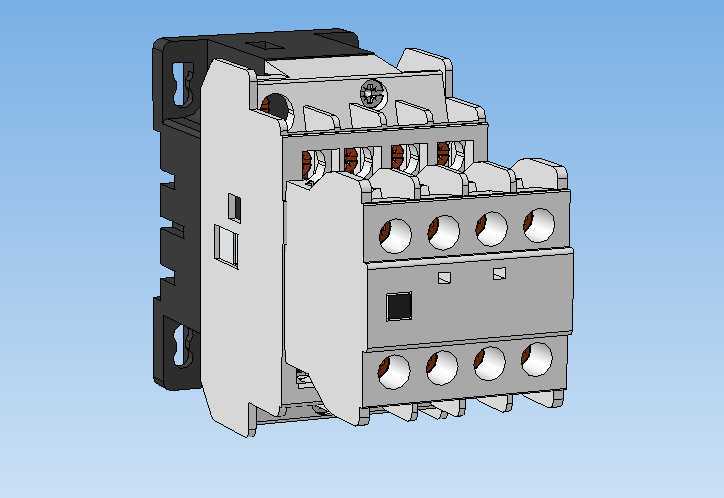

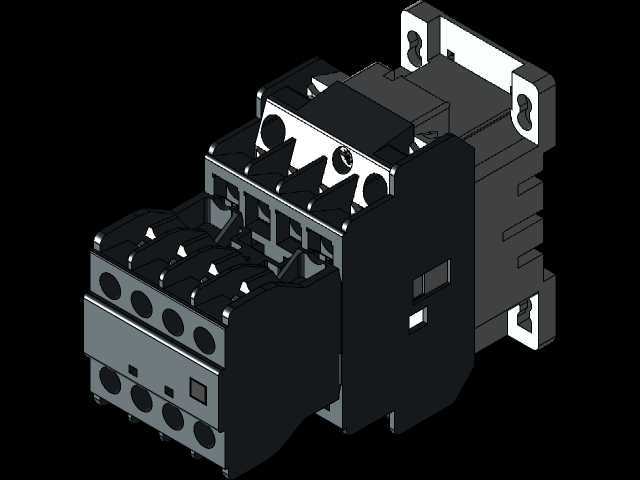

　　在批量组装控制柜的场景下，这种结构的接线效率比传统螺钉压接结构高出近40%。从功能特性的结构实现来看，这款模型完整还原了产品的分层结构：最上层是线圈驱动的衔铁机构舱，侧面预留的卡扣结构是用来加装辅助触点模块的扩展接口，不需要额外打孔或者使用紧固件，对准卡槽推入即可完成机械与电气的连接，最多可以扩展4组常开或常闭辅助触点，满足不同回路的联锁、信号反馈需求；中间层是主触点的载流腔体，每相触点之间设置了绝缘隔弧筋，即使在分断小电感负载产生微弱电弧时，隔弧筋也能避免相间飞弧造成的短路故障，触点区域的外壳设置了可视化的小窗口，运维人员在现场不需要拆解外壳，就能直接观察触点的闭合状态，快速判断回路是否正常导通；下层是进线与出线的端子排，

　　上下各4组接线孔，对应4极的触点配置，每个接线孔旁都压制了清晰的端子标识，和电气原理图上的端子号一一对应，避免接线时出现相序错接的问题。在设计思路的还原上，建模过程中优先保证了安装边界的准确性：产品背部的标准35mm导轨卡扣结构完全按照DIN导轨的尺寸公差设计，卡扣的弹性让位间隙做了准确还原，实际安装时只需要将接触器上部挂在导轨上，下部按压就能卡入导轨，拆卸时用一字螺丝刀撬动卡扣下方的解锁拨片即可取下，不需要拆除整段导轨上的其他元件；外壳的散热槽结构没有做简化处理，侧面的竖向散热槽对应内部线圈的发热区域，能保证线圈长期通电时的热量顺着槽道散出，避免线圈过热烧毁，外壳的所有棱角都做了R2左右的圆角处理，既符合低压电器的安全防护要求，

　　避免安装时划伤操作人员的手部，也能减少注塑生产时的应力集中问题，提升外壳的结构强度。从外形尺寸与安装边界来看，这款接触器的整体宽度为45mm，和同电流等级的微型断路器宽度一致，在柜内排布时可以和微断并排安装，统一柜内元件的安装间距，深度方向的尺寸为72mm，预留了接线后导线的弯曲半径空间，即使采用1.5平方的多股软线接线，导线弯曲后也不会顶到电气柜的仓门，高度方向的尺寸为85mm，上下端子距离导轨安装面的高度分别为38mm和32mm，接线时普通的十字螺丝刀可以垂直伸入端子螺钉位置，不会被相邻元件干扰操作。另外模型也还原了产品正面的手动测试拨杆，在设备调试阶段，不需要给线圈通电，拨动拨杆就能强制触点闭合，用来测试下游回路的接线是否正确，调试完成后拨杆会自动复位，不会影响正常工作时的触点动作，拨杆的操作力设置在15N左右，既不会因为震动出现误动作，也不需要操作人员用太大的力就能操作。整个结构的配合间隙都按照实际产品的装配公差设置，外壳的合模缝位置、端子螺钉的沉孔结构、标识区域的凹陷位置都做了准确还原，不管是用来做电气柜的布局装配仿真，还是做低压电器的结构参考设计，都能直接匹配实际工程的尺寸要求，不会出现安装干涉、接线空间不足的问题。
