教学演示用曲柄滑块传动机构结构

　　这套曲柄滑块结构是机械传动领域最经典的运动转换单元之一，日常在小型冲压设备、送料机构、内燃机核心配气与动力转换段、往复式泵体驱动端都能见到它的衍生形态，核心作用是把曲柄端的连续回转运动，通过中间连杆的铰接传动，转化为滑块端的直线往复运动，反过来也能将滑块的直线推拉输入转化为曲柄的整周旋转输出，双向传动的适配性让它在各类通用设备里的出镜率极高。

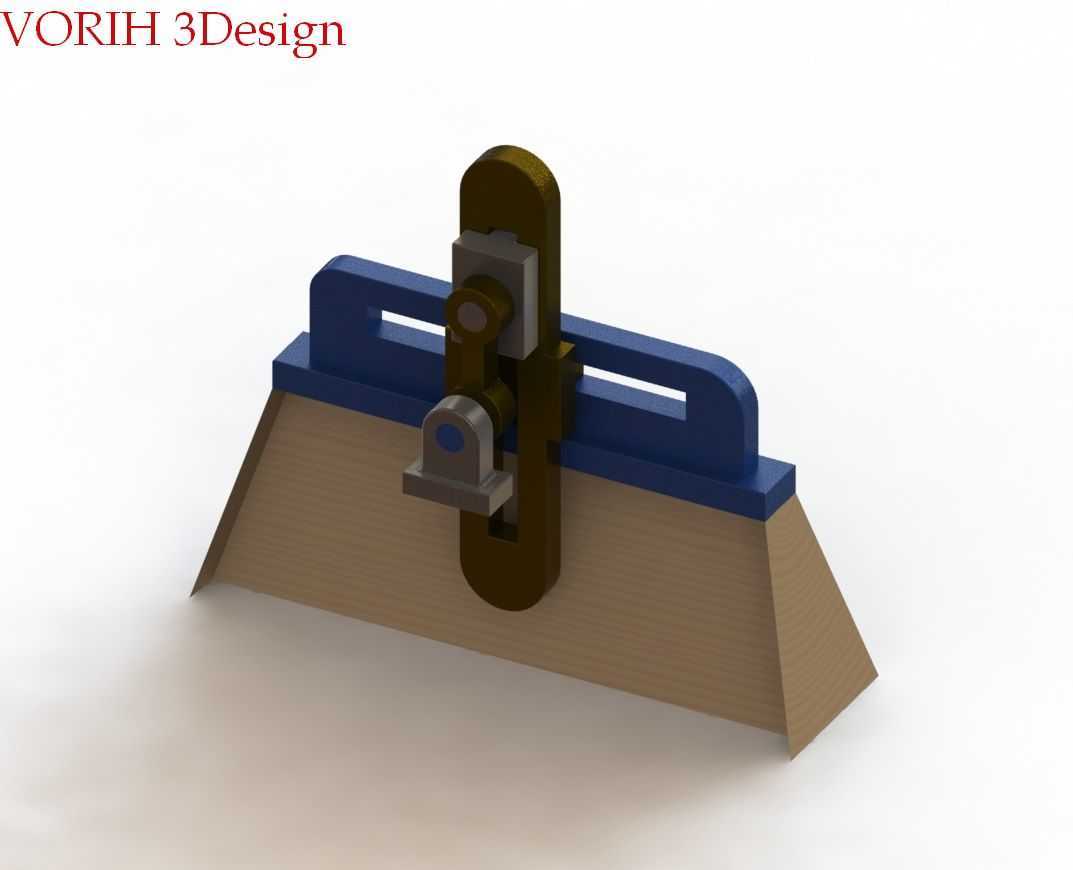

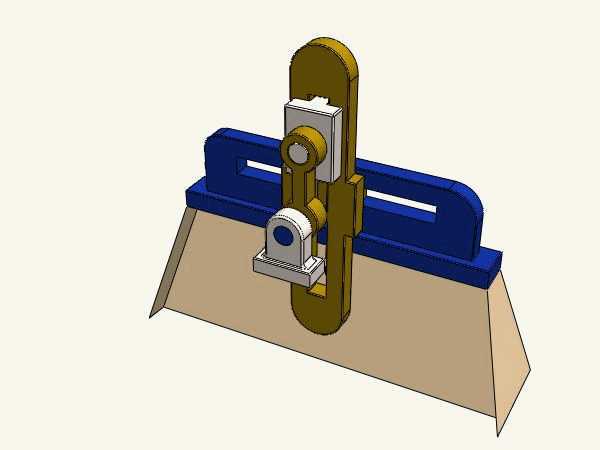

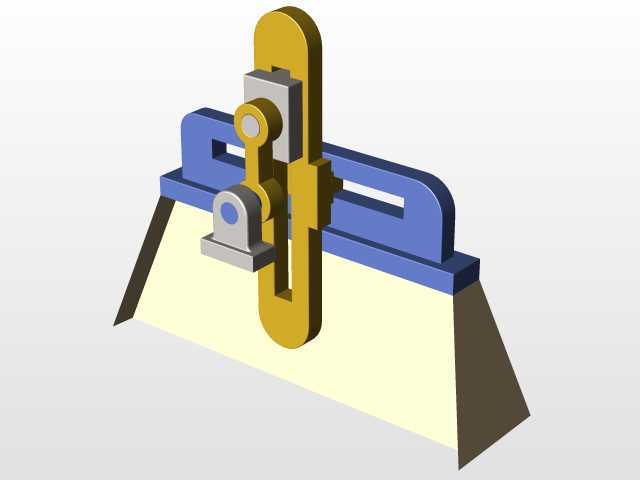

　　从结构组成来看，整套机构包含固定安装基座、带铰接孔的回转曲柄、两端带铰接副的传动连杆、沿导轨做直线运动的滑块四个核心部分，基座上集成了滑块的导向限位结构，两侧的凸起导轨槽刚好卡住滑块的配合面，限制滑块除直线运动方向外的其余五个自由度，保证运动过程中不会出现偏载卡滞。曲柄的回转中心固定在基座的立式支撑臂上，支撑臂的厚度根据传递扭矩的大小做了对应加厚，避免高速回转时出现支撑形变。连杆两端的铰接孔分别与曲柄偏心销、滑块上的铰接柱配合，铰接位置都预留了标准的轴承安装位，实际加工时可以加装滑动轴承或者滚动轴承来降低铰接处的摩擦损耗，延长机构的连续运行寿命。

　　设计这套结构的时候，首先要确定的是曲柄的偏心距，这个参数直接决定了滑块的往复行程长度，偏心距越大滑块的运动行程就越长，对应的驱动扭矩需求也会同步提升，需要匹配对应功率的动力输入。其次是连杆的长度取值，连杆长度和曲柄偏心距的比值会直接影响滑块的运动特性，比值越小滑块运动的急回特性就越明显，在需要快速回程的冲压、送料场景里可以适当缩小这个比值，而在需要平稳往复运动的泵体、计量设备场景里，就要加大连杆与偏心距的比值，降低滑块运动过程中的速度波动，减少运行冲击。

　　安装边界上，基座底部是平整的安装面，四个角预留了沉头安装孔，可以直接通过螺栓固定在设备的安装平台上，安装时需要保证曲柄回转中心的轴线与滑块运动方向的垂直度，否则运行过程中会出现连杆别劲、铰接处异常磨损的问题。滑块的输出端预留了标准的螺纹连接孔，可以根据实际使用场景加装冲压头、推料块、活塞杆等不同的执行端配件，适配不同的作业需求。导向导轨的长度比滑块的最大行程长出三分之一左右，保证滑块运动到两个极限位置时，依然有足够的导向配合长度，不会出现滑块脱出导轨的情况。

　　实际应用中，这套机构的动力输入端可以连接伺服电机、减速电机甚至手动摇柄，低速手动场景下可以直接用于教学演示，让学习者直观理解回转运动转直线运动的传动逻辑；高速工业场景下搭配对应的动力单元和执行端，就能完成冲压、送料、流体输送等不同的作业任务。铰接处的配合间隙需要控制在合理范围内，间隙过大会导致运动过程中出现反向冲击，降低传动精度，间隙过小则会增大摩擦阻力，甚至出现运动卡滞的情况，加工时铰接孔的公差一般取H7级，配合轴取h6级，保证转动灵活的同时尽可能降低回程间隙。另外在曲柄的平衡设计上，由于偏心结构在高速回转时会产生离心振动，批量生产时可以在曲柄的非偏心侧做减重挖空或者加装平衡块，降低高速运行时的振动幅度，提升整套机构的运行稳定性。
