平行轴偏心传动用十字滑块联轴器结构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:466167
  • 平行轴偏心传动用十字滑块联轴器结构
  • 平行轴偏心传动用十字滑块联轴器结构
  • 平行轴偏心传动用十字滑块联轴器结构

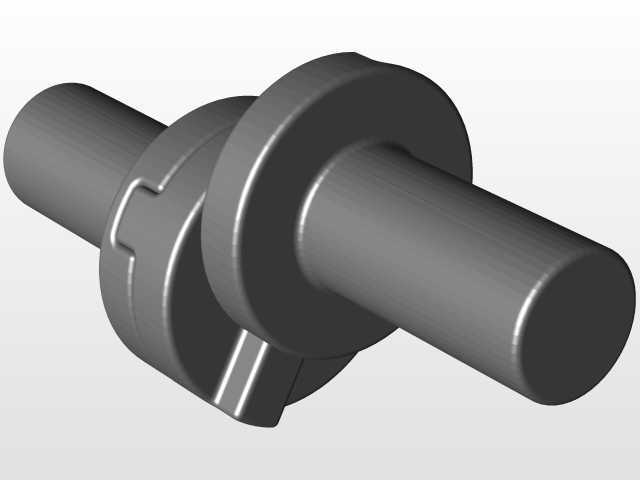

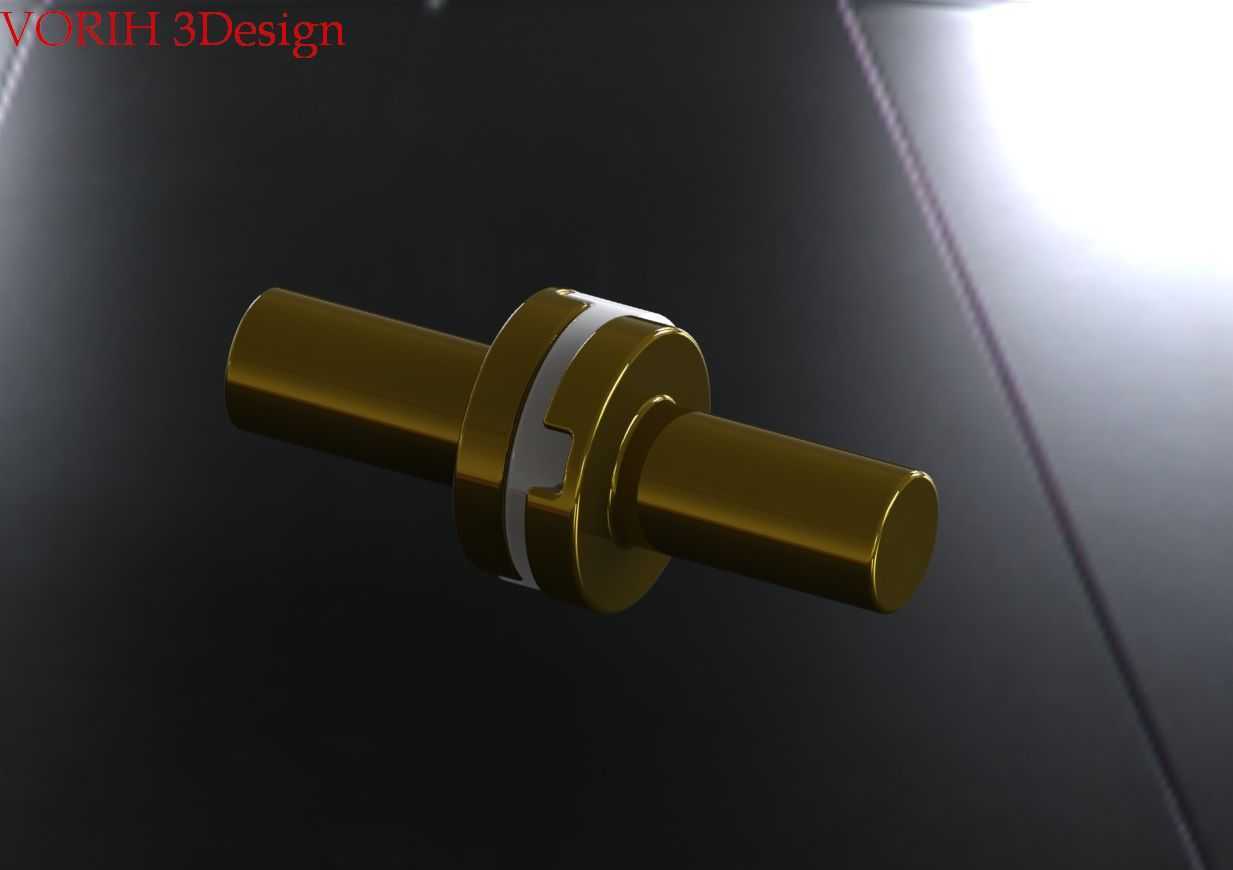

  在轻工输送、小型自动化工作站、精密检测台这类对安装空间有严格限制的传动场景里,两平行轴存在小范围径向偏心是现场安装时绕不开的问题,这类场景往往不需要大扭矩重载传动,但对传动件的径向尺寸、安装便捷性、运行平稳性有明确要求,十字滑块联轴器也就是Oldham结构,恰好适配这类工况的需求。和常见的膜片联轴器、梅花弹性联轴器相比,这类联轴器的核心结构由三个独立圆盘组成,两个端盘分别通过轴孔与键槽固定在主动轴、从动轴的轴端,端盘朝向中间的端面开有一道通长的直榫槽,两个端盘的榫槽方向呈90度垂直布置;中间的浮动圆盘两侧各有一道凸起的榫舌,分别嵌入两侧端盘的榫槽内,形成滑动配合的传动副。

  从实际传动逻辑来看,当主动轴转动时,端盘的榫槽会推动中间盘对应侧的榫舌带动中间盘转动,同时中间盘另一侧的榫舌会推动从动轴端盘的榫槽,最终带动从动轴同步转动;当两轴存在径向安装偏心时,中间盘会在转动过程中沿着两侧榫槽的方向做小幅度的滑动,自动补偿两轴之间的径向偏移,不需要额外的调整结构就能保证扭矩的稳定传递,这种补偿方式是纯机械滑动配合实现的,不需要弹性元件参与,因此在常温、无强腐蚀的常规车间环境下,长期运行的性能衰减比带橡胶弹性体的联轴器更慢,维护频次更低。

  设计这类联轴器的三维结构时,首先要明确轴孔的配合公差,通常和传动轴采用H7/k6的过渡配合,键槽的尺寸要匹配对应轴径的普通平键标准,保证轴和端盘之间不会出现周向打滑;中间浮动盘的榫舌和两侧端盘的榫槽之间要预留合理的滑动间隙,间隙过小会导致偏心补偿时滑动卡滞,运行阻力陡增,间隙过大则会导致传动回差增大,在需要正反转切换的场景下会出现明显的传动滞后,通常这个间隙控制在0.05mm到0.1mm之间,根据应用场景的精度要求调整。材质选择上,端盘一般采用45号钢调质处理,保证足够的结构强度和轴孔的耐磨性能,中间浮动盘可以根据工况选择,普通工况用尼龙或者聚四氟乙烯材质,能降低滑动摩擦的噪音,同时具备一定的自润滑效果,不需要额外加注润滑脂;如果是有一定温度要求的工况,中间盘也可以采用锡青铜材质,配合少量润滑脂就能实现长期稳定运行。

  从安装边界来看,这类联轴器的轴向尺寸比同扭矩规格的万向节更紧凑,径向尺寸也相对更小,不需要像万向节那样预留十字轴的摆动空间,非常适合安装在两轴间距小、径向安装空间受限的位置;需要注意的是,这类联轴器仅能补偿径向偏心,对于两轴的角度偏差补偿能力很弱,安装时还是要尽量保证两轴的平行度,角度偏差超过1度时就会导致滑动面的磨损急剧加快,传动效率下降。另外,中间浮动盘的滑动面在长期运行后会出现正常的磨损,当磨损量超过榫舌厚度的10%时就需要更换中间盘,相比整体式的联轴器,这类结构只需要更换中间的易损件,不需要拆卸两端的轴连接结构,维护时的拆装工作量更小。在实际选型建模时,还要根据传递的额定扭矩核算榫舌的剪切强度,避免在过载工况下出现榫舌断裂的问题,通常中间盘的榫舌剪切安全系数要取到2以上,应对设备启动时的瞬时冲击扭矩。和双万向节结构相比,单组Oldham联轴器就能实现平行轴的等速传动,不需要成对使用万向节来保证输入输出的转速同步,整体结构的零件数量更少,装配工序更简单,在小扭矩平行轴传动场景下的综合成本更低,也更适合批量设备的配套使用。建模过程中要注意三个圆盘的装配约束关系,中间盘要保留两个垂直方向的滑动自由度,才能真实模拟实际运行时的偏心补偿动作,避免做干涉检查时出现误判,同时要核对榫舌和榫槽的接触面积,保证滑动配合的面压在材质允许的范围内,防止局部压强过大导致的快速磨损。
