间歇传动用日内瓦轮机构结构展示

　　在自动化生产线的工位转位、轻工机械的送料步进、电影放映机的胶片牵引、多工位组合机床的转盘驱动这类需要实现周期性间歇运动的场景里，日内瓦轮也就是常说的槽轮机构，是应用极为广泛的间歇传动部件。这套日内瓦轮机构的核心功能，是将主动拨盘的连续匀速回转运动，转换为从动槽轮的周期性间歇回转，实现输出端的步进式动作，相比棘轮机构，它的传动平稳性更好，冲击载荷更小，在中低速间歇传动场景里的可靠性表现更突出。

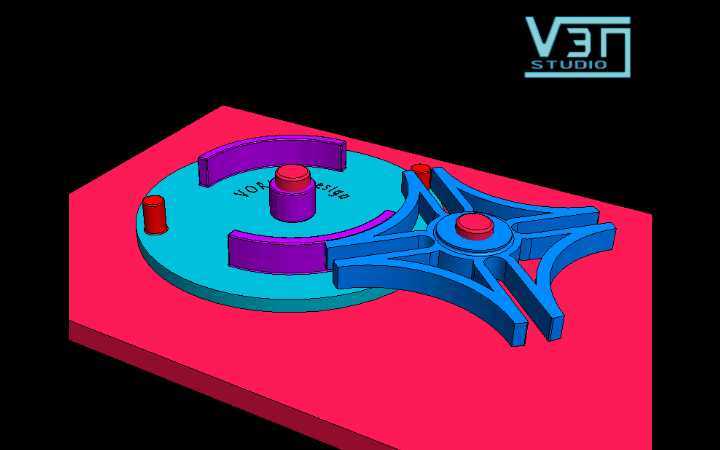

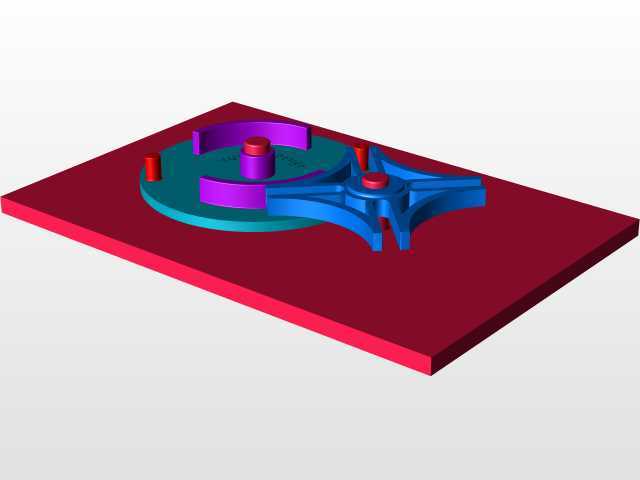

　　从结构设计逻辑来看，这套机构采用了最经典的外啮合单销槽轮布局，主动侧是带圆柱拨销的圆盘构件，圆盘上设置了两段同心的锁止圆弧，当拨销未进入从动槽轮的径向槽时，主动盘的锁止圆弧会与槽轮的内凹锁止弧完全贴合，将槽轮牢牢锁止在固定位置，避免槽轮在停歇阶段出现窜动，保证工位定位的精度。从动槽轮设计为四槽结构，对应主动盘每回转一周，槽轮完成90度的步进转动，也就是四工位的分度动作，这个槽数的选择是兼顾传动效率与动平衡的结果，槽数过少会导致传动角过小，拨销进出槽时的冲击加剧，槽数过多则会让槽轮的转动时间占比过高，停歇时间不足，无法满足多数工位需要足够停留时间完成加工、装配、检测动作的需求。

　　设计这套机构的时候，首先要明确的是安装边界与尺寸配合关系，主动拨盘的回转中心与从动槽轮的回转中心距是核心安装基准，所有零件的尺寸都要围绕这个中心距展开计算，拨销的回转半径需要严格匹配中心距与槽轮的槽口半径，保证拨销能够顺畅进入和退出径向槽，不会出现卡滞或者滑动摩擦过大的问题。锁止圆弧的半径需要与槽轮锁止凹弧的半径完全一致，配合间隙控制在0.02到0.05毫米之间，间隙过大会导致锁止阶段槽轮存在游动间隙，定位精度下降，间隙过小则会在装配时出现干涉，运转时磨损加剧。

　　从零件的结构细节来看，主动拨盘上的拨销采用了可拆卸的圆柱销结构，端部设置轴肩定位，与拨盘本体的安装孔采用H7/p6的过渡配合，既保证拨销安装后的同轴度，也方便在拨销磨损后快速更换，不需要整体更换拨盘。槽轮的径向槽设计为直槽结构，槽的两侧面为平行平面，表面粗糙度要求达到Ra1.6，减少拨销与槽壁的摩擦磨损，槽的端部设置了圆角过渡，避免应力集中导致槽轮在长期交变载荷下出现裂纹。整套机构的安装基板采用平板式结构，两个回转组件的安装孔采用一次装夹镗孔加工，保证两孔的中心距精度与平行度，避免因为安装孔位置偏差导致机构运转卡滞。

　　在实际应用选型时，需要重点关注槽轮的动停比，也就是槽轮转动时间与停歇时间的比值，这套四槽单销机构的动停比为1:3，也就是主动盘每转一圈，槽轮的转动时间占四分之一周期，停歇时间占四分之三周期，适合需要较长停歇时间完成工序动作的场景，如果需要调整动停比，可以通过增加主动拨盘上的拨销数量，或者调整槽轮的槽数来实现，比如采用双拨销结构的话，主动盘每转一圈槽轮会完成两次步进动作，动停比会提升到1:1，适合工位切换频繁、停歇时间短的应用场景。

　　在装配调试阶段，需要先手动盘车检查拨销进出槽的顺畅度，确认锁止弧在停歇阶段能够完全贴合，没有出现顶死或者间隙过大的问题，然后再进行空载试运转，检查运转过程中是否存在异常振动与噪音，因为槽轮机构在拨销进入和退出径向槽的瞬间存在柔性冲击，所以转速不宜过高，通常主动盘的转速控制在每分钟100转以内，能够获得比较理想的使用寿命与传动平稳性，如果需要应用在更高转速的场景，就需要对槽轮的槽口曲线进行修正，或者采用带缓冲结构的改进型槽轮设计。

　　这套机构的所有运动部件都没有设置额外的缓冲元件，完全依靠结构本身的几何特性实现间歇传动，结构非常简单，制造成本低，维护方便，不需要复杂的控制系统就能够实现固定节拍的间歇传动，在很多不需要无级调整节拍的专用自动化设备里，这种纯机械的间歇传动结构比伺服电机搭配减速机的电控分度方案可靠性更高，抗干扰能力更强，在车间复杂的电磁环境下也不会出现丢步、误动作的问题，这也是日内瓦轮机构从发明到现在一百多年，依然在各类工业设备里被广泛应用的核心原因。在日常维护中，只需要定期在拨销与槽的接触位置、两个回转副的位置添加润滑脂，就能够保证长期稳定运行，易损件只有拨销和支撑轴承，备件储备与更换都非常便捷，对于设备运维人员来说非常友好。
