壁挂式可旋转显示屏安装支撑臂结构

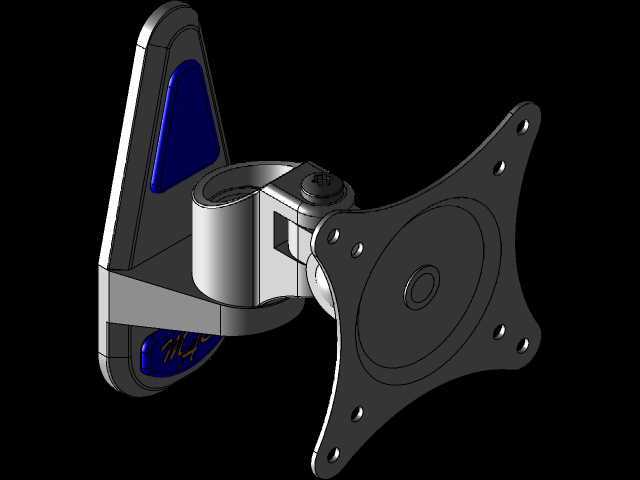

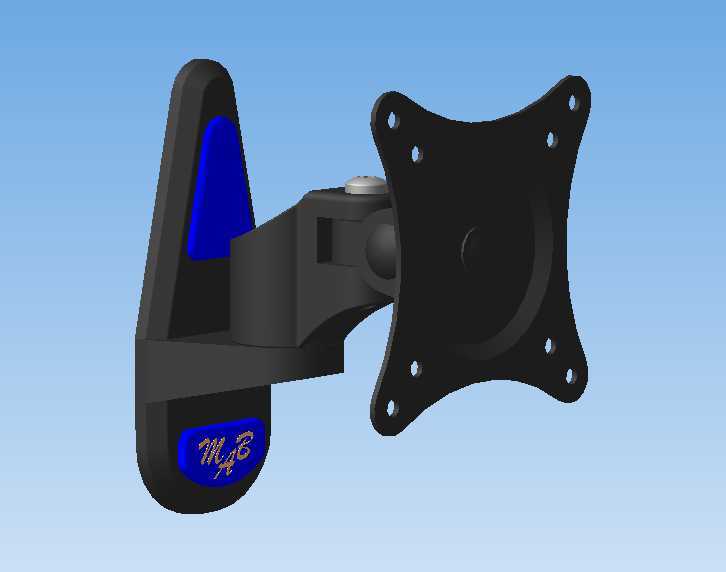

　　这类壁挂旋转支撑臂主要面向安防监控室、工业设备操作工位、小型办公桌面拓展等场景，用来固定中小型尺寸的液晶监视器、工业触控显示屏，替代传统固定式挂架无法调整视角的缺陷，解决不同站立、坐姿操作时的屏幕反光、视角偏移问题，尤其适合多屏监控工位中需要随时调整单屏角度，或是设备旁临时挂载操作屏的使用需求。从结构设计来看，整个支撑臂采用壁挂基座+单节悬臂+屏幕挂载板的三段式布局，壁挂基座为贴墙安装的异形结构，背部做了贴合墙面的平面处理，预留的沉头安装孔可适配膨胀螺丝直接固定在混凝土墙面、金属机柜立柱或是木质隔断上，基座与悬臂的连接位置内置球铰结构，可实现水平方向±180度旋转、垂直方向±15度的俯仰调节，调节阻尼经过预紧设计，

　　调整到目标角度后可依靠结构摩擦力保持位置，不会出现屏幕下垂、自行偏移的问题。悬臂部分做了轻量化的镂空加强筋设计，在保证整体结构强度的前提下减少自身重量，避免长期挂载后基座受力变形，悬臂与屏幕挂载板的连接位置同样设置了旋转轴，可支持屏幕自身360度水平旋转，满足横屏、竖屏切换的使用需求。屏幕挂载板采用标准VESA孔位布局，孔位间距兼容75mm、100mm两种通用规格，可适配绝大多数10-27英寸、重量在8kg以内的显示屏设备，挂载板边缘做了圆角处理，避免安装过程中划伤屏幕外壳或是操作人员手部，板上的安装孔为长圆孔设计，可小幅调整安装位置，抵消墙面安装时的孔位误差，降低现场安装的打孔精度要求。从安装边界来看，

　　壁挂基座的整体贴墙尺寸控制在180mm*80mm范围内，对安装墙面的面积要求较低，即使是宽度较窄的机柜立柱、设备侧立面也能完成固定；悬臂完全收拢时屏幕背面距离墙面的距离仅为55mm，可最大程度贴近墙面节省空间，完全展开时屏幕距离墙面的最大距离可达220mm，满足前倾调整视角的需求；垂直方向的俯仰调节范围可覆盖屏幕中心上下20度的视角区间，适配不同身高操作人员的视线高度。设计过程中优先考虑了长期使用的结构可靠性，所有旋转轴位置都加装了耐磨尼龙衬套，避免金属部件直接摩擦产生异响或是磨损松动，基座与悬臂的连接位置设置了限位结构，防止旋转角度过大拉扯屏幕背后的电源线、视频线，线缆可顺着悬臂内侧的走线槽排布，

　　避免外露杂乱同时防止调节角度时夹线。在实际选型使用中，需要提前确认挂载屏幕的重量不超过支撑臂的额定负载，安装墙面需具备足够的结构强度，空心砖墙、石膏板墙面需搭配专用膨胀螺栓固定，避免掉落风险；安装时先将壁挂基座固定在墙面目标高度，再将悬臂与基座连接锁紧，最后把屏幕挂载板固定在屏幕背面，整体挂装到悬臂前端的连接轴上，调整好阻尼力度即可投入使用。这类支撑臂相比桌面夹装式支架，不占用桌面操作空间，壁挂安装的方式也更适合设备旁、墙面监控点的部署需求，旋转调节的结构可适配不同场景下的视角调整需求，结构件多采用工程塑料与冷轧钢板结合的材质，表面做哑光喷塑处理，兼顾结构强度与外观质感，不会在长期使用中出现掉漆、锈蚀问题。
