双页四孔合页式铰链结构三维设计

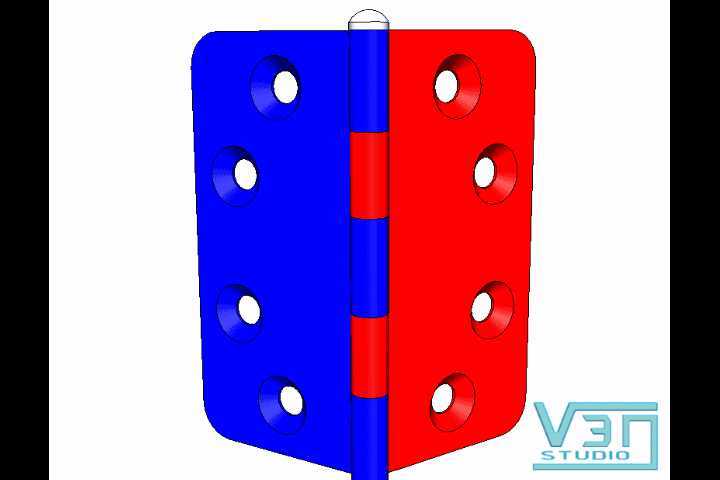

　　日常做设备防护门、机柜舱门、小型箱柜开合结构设计时，铰接部件的选型和建模是绕不开的环节，这款双页对称式铰链的结构设计，刚好适配多数常规工业柜体、小型设备舱门的安装需求。先从安装边界说起，这款铰链采用左右对称的双页片结构，每页片上均匀排布四个沉头安装孔，孔位沿页片长度方向等距分布，沉头结构设计可以让安装螺丝的头部完全埋入页片平面内，安装完成后页片表面无凸起，不会在门体开合过程中剐蹭周边的密封胶条或者相邻结构件，这点在做IP防护等级要求较高的柜体设计时尤为重要，凸起的螺丝头很容易磨破密封胶条导致防护失效。页片与中间铰接轴的配合段采用分段式轴套结构，红蓝两色对应的页片轴套交替穿插排布，相比整段式轴套结构，这种分段穿插的设计既能保证铰接转动时的同轴度，又能减少轴与轴套之间的接触面积，降低转动阻尼，长期开合使用时不容易出现卡滞，同时分段结构也能降低加工时的同轴度公差要求，批量生产时的良品率会更高。

　　从实际应用场景来看，这款铰链的承载能力适配单扇重量在20kg以内的门体，不管是冷轧钢板折弯的电气柜柜门、铝合金型材框架的设备防护门，还是小型木质、塑料材质的设备检修舱门，都可以选用这款结构的铰链。设计时特意将页片的边角做了小圆角处理，没有尖锐的直角结构，一方面是安装作业时不容易划伤操作人员，另一方面在门体开合到最大角度时，页片边角不会和门框、门体的安装面发生硬干涉，常规安装状态下，这款铰链可以实现门体0到180度范围内的自由开合，满足绝大多数设备舱门的开启角度需求，不需要额外做避位缺口。

　　建模过程中需要注意几个配合公差的把控：首先是铰接轴和轴套的配合间隙，径向间隙控制在0.1到0.15mm之间，这个间隙范围既能保证转动顺畅，不会因为加工误差出现转不动的情况，又不会因为间隙过大导致门体安装后出现下垂晃动；其次是安装孔的中心距公差，同一页片上相邻孔位的中心距公差要控制在±0.1mm以内，保证和门板、门框上预加工的安装孔位完全对齐，现场安装时不需要额外扩孔调整。另外，页片的厚度设计也经过了受力校核，常规3mm厚的冷轧钢板冲压成型的页片，配合四个M5的沉头螺丝固定，在额定承载范围内，反复开合上万次也不会出现页片变形、螺丝松动的情况。

　　很多新手设计师在做铰链选型建模时，容易忽略开合过程中的干涉问题，这款铰链在设计时已经做了运动仿真验证，当门体转动到任意角度时，两个页片之间都不会出现摩擦剐蹭，铰接轴的两端做了翻边铆接结构，不需要额外加装卡簧或者端盖固定，装配时直接将轴穿入交替排布的轴套后，把两端铆压固定即可，装配工序简单，适合批量组装作业。如果是用在有耐腐蚀要求的场景，比如户外机柜、食品加工设备的舱门，只需要把材质换成304不锈钢，不需要改动整体结构尺寸，就能直接适配使用，结构的通用性很强。在做整体设备的装配建模时，这款铰链的安装基准面很容易选取，只需要分别对齐两个页片的安装平面到门框和门体的对应安装面，对齐孔位后即可完成装配约束，不需要额外做复杂的配合设置，能有效提升整体装配的效率。
