SGFlex-3DF型膜片式挠性联轴器结构设计

　　在各类需要补偿轴系偏移的传动场景中，挠性联轴器是连接两根轴端、传递扭矩同时抵消安装误差与运行形变的核心部件，这款SGFlex-3DF-120 d48规格的膜片式挠性联轴器，主要面向中低扭矩、高转速的精密传动工况设计，常见于伺服电机输出端、精密机床进给轴、自动化输送线驱动单元、小型泵组与风机的轴系连接场景，能够在不额外增加轴系负载的前提下，补偿两轴之间的径向偏移、角向偏移与轴向窜动，避免刚性连接带来的轴系憋劲、轴承异常磨损、密封件过早失效等问题。从结构设计逻辑来看，这款联轴器采用双膜片组叠合的夹紧式安装结构，两端的轴毂采用高强度铝合金加工成型，表面做硬质阳极氧化处理，兼顾轻量化与结构强度，中间的挠性元件为高强度不锈钢膜片组，

　　通过圆周均布的内六角锁紧螺栓将膜片组与两端轴毂刚性压合，扭矩传递完全依靠膜片组的金属弹性形变来实现补偿，没有橡胶类弹性元件的老化、蠕变问题，也不存在齿式联轴器的间隙与磨损问题，能够实现零背隙的扭矩传递，适配需要正反转频繁切换、定位精度要求高的传动场合。在安装边界设计上，这款联轴器的轴孔直径为48mm，适配标准直径的电机输出轴与从动设备输入轴，轴毂采用开口夹紧式结构，通过轴毂侧面的锁紧螺栓收紧开口，抱紧轴表面实现无键连接，也可以根据使用需求加工键槽实现键连接，两种安装方式都能保证足够的抱紧力，避免大扭矩传递时出现轴与轴毂的相对滑动。整体外径控制在120mm区间，安装总长度适配常规伺服电机与减速机的安装间距，

　　不会占用过多的设备内部安装空间，圆周均布的锁紧螺栓预留了足够的扳手操作空间，现场安装时不需要额外定制专用工装，使用标准内六角扳手即可完成锁紧操作，螺栓的预紧力矩有明确的设计要求，既能够保证膜片组的压合强度，又不会因为预紧力过大导致膜片产生初始形变，影响补偿能力与使用寿命。从实际使用的功能特性来看，这款联轴器的膜片组采用多片薄不锈钢膜片叠合的结构，相比单片厚膜片的设计，叠合膜片的弹性形变能力更强，能够承受更大的角向与径向偏移量，同时多片膜片的应力分布更均匀，在频繁正反转的冲击载荷下，不会出现单片膜片应力集中导致的断裂问题，运行过程中不需要额外添加润滑脂，属于免维护的传动部件，适合安装在设备内部不易维护的位置，也不会因为润滑脂泄漏污染周边的洁净生产环境，在食品包装、电子制造等对洁净度有要求的生产场景中也能适配。设计过程中需要重点校核膜片组的疲劳强度，在额定扭矩工况下，膜片的交变应力需要控制在材料的疲劳极限以下，保证联轴器在长期运行过程中不会出现膜片疲劳断裂的问题，同时两端轴毂的夹紧力需要经过计算，既要保证轴孔与轴的摩擦力能够传递额定扭矩，又要避免夹紧力过大导致轴毂开口处产生塑性形变，失去抱紧能力。轴孔的加工公差采用H7级精度，与标准k6级公差的轴配合时，能够保证合适的配合间隙，既方便现场安装时的轴系对中，又不会因为间隙过大导致传动过程中产生冲击与振动。在实际选型应用时，需要根据设备的额定扭矩、最高转速、

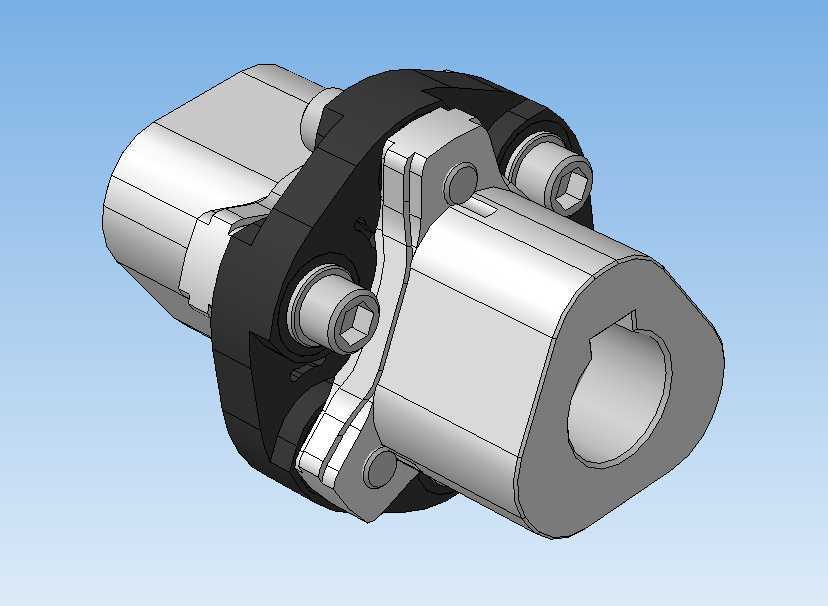

　　轴系偏移量三个核心参数来匹配联轴器规格，这款120外径、48轴孔的规格，额定扭矩能够覆盖多数中型伺服电机的输出扭矩范围，最高转速适配多数工业传动场景的转速要求，允许的径向偏移量在零点几毫米级别，角向偏移量允许1度以内的安装误差，轴向窜动补偿量在几毫米区间，能够覆盖绝大多数现场安装时的对中误差，以及设备运行过程中因为温度变化、负载形变产生的轴系相对位移。相比传统的梅花形弹性联轴器，这款金属膜片结构的挠性联轴器扭转刚度更高，传动精度更好，没有弹性体老化的问题，使用寿命更长；相比刚性凸缘联轴器，它不需要极高的安装对中精度，能够降低现场安装的调试难度，减少轴系的附加载荷，延长两端设备轴承与密封件的使用寿命。在三维建模过程中，需要重点还原膜片组的叠层结构、轴毂的开口夹紧结构、锁紧螺栓的安装位置与沉孔尺寸，保证模型的安装尺寸与实际产品完全一致，方便设计人员在做设备整体布局时直接调用模型，核对安装空间，避免出现安装干涉问题，同时模型中需要体现膜片组的挠性特性，在做运动仿真时能够模拟轴系偏移时的补偿动作，验证轴系运行过程中不会出现结构干涉。
