SGFlex系列膜片式挠性联轴器结构设计

　　在各类精密传动场景中，轴系对中偏差带来的附加载荷一直是影响设备运行寿命的核心问题之一，这类挠性膜片联轴器正是为解决该类工程痛点设计的传动连接件。从实际应用场景来看，这类构件常出现在伺服传动系统、精密检测设备、中小型泵组、自动化输送线的动力端连接位置，适配需要补偿径向、角向、轴向偏差，同时不希望引入传动背隙的工况，相比刚性联轴器，它能在两轴存在安装对中误差、运行中受热变形产生位移的情况下，依然保持稳定的转矩传递能力，避免轴端、轴承部位承受额外的交变弯矩。

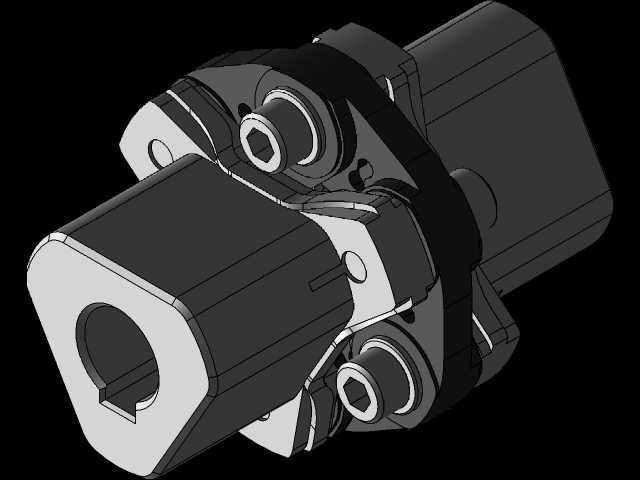

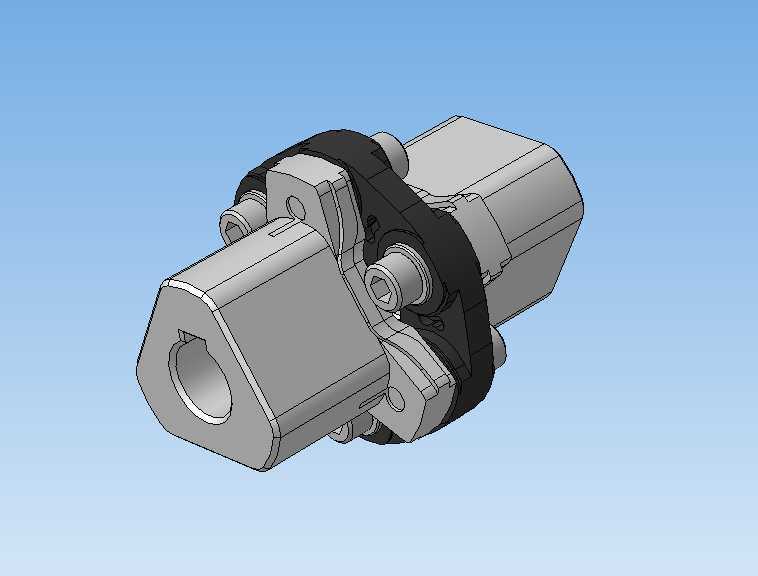

　　从结构功能特性来看，该款联轴器采用双膜片组的叠层结构，中间的黑色弹性膜片组通过高强度螺栓分别与两端的轴毂连接，动力传递过程中依靠金属膜片的弹性变形来补偿两轴之间的相对位移，不需要额外添加润滑介质，也不存在橡胶弹性体老化的问题，运行过程中无相对滑动、无传动间隙，能适配较高转速的传动场景。两端的轴毂采用了异形内孔设计，其中一端为带键槽的六角形内孔，可适配对应外形的输出轴，靠形面配合加键连接传递大转矩，另一端为常规圆柱轴孔结构，可通过顶丝或者胀紧结构与从动轴固定，安装时不需要完全移动两端的动力设备，仅需拆开膜片组的连接螺栓即可完成拆装维护。

　　从设计思路层面拆解，该结构在建模时优先保证了膜片组的受力均匀性，每一组膜片的螺栓孔位置都做了同轴度约束，避免膜片在变形过程中出现局部应力集中；轴毂与膜片接触的端面做了平面度公差要求，保证连接时膜片受压均匀，不会出现局部翘曲。膜片采用多片薄金属片叠合的结构，相比单片厚膜片，在相同补偿量的情况下能获得更低的刚性，减少对轴端的附加反力，同时叠片结构也能在单片膜片出现微小裂纹时不会立刻发生整体失效，提升了传动系统的冗余安全性。

　　关于安装边界与尺寸参数，该款规格为d25的联轴器，适配轴径范围覆盖20mm到25mm的常规电机输出轴，整体径向最大轮廓尺寸控制在75mm左右，轴向总长度在装配完成后约为90mm，安装时需要在径向预留不小于10mm的操作空间，用于拧紧膜片连接螺栓以及轴端顶丝。选型时需要注意，该类联轴器的补偿量存在明确边界：径向补偿量不超过0.5mm，角向补偿量不超过1度，轴向补偿量不超过1mm，安装时如果偏差超出该范围，会导致膜片承受超出设计阈值的交变应力，大幅缩短使用寿命。在三维建模过程中，需要重点关注膜片组的装配间隙，膜片与螺栓之间需要预留微小的活动间隙，避免运行过程中螺栓与膜片孔发生刚性剐蹭，同时轴毂上的螺栓孔位置度需要严格控制，保证装配后膜片处于自然无预扭曲的状态，避免安装时就给膜片施加初始应力。

　　在实际设备选型匹配时，需要根据传递的额定转矩、最高运行转速、两端轴的对中偏差量来确认具体规格，不能单纯依照轴径选择，比如在伺服电机搭配滚珠丝杠的传动场景中，还需要验算联轴器的转动惯量，避免因联轴器惯量过大影响整个传动系统的响应速度。该类联轴器因为无背隙、免维护的特性，在洁净车间设备、食品包装机械这类不方便定期补充润滑的场景中也有大量应用，相比梅花形弹性联轴器，它不会出现弹性块磨损掉屑的问题，能满足洁净环境的使用要求。建模时对轴毂的倒角、螺栓的沉头深度都做了符合加工工艺的设计，轴毂的毛坯采用模锻件加工，膜片采用冲压成型后做去毛刺处理，所有棱角位置都做了倒钝处理，避免装配过程中划伤操作人员，也减少应力集中点。
