精密燕尾槽锁紧调节夹持座结构设计

　　在光学实验平台搭建、摄影器材快装、精密检测工位定位这类需要频繁拆装、微调位置的作业场景里，这类燕尾结构的夹持调节座是出镜率极高的基础功能件。不同于普通的螺栓压紧夹具，燕尾结构自带导向限位属性，配合侧面的滚花旋钮锁紧结构，能在保证滑移顺畅的前提下，实现无工具快速锁紧定位，日常调整工位时不用额外找内六角或者扳手，单手就能完成松紧操作和位置微调，在需要频繁切换装夹位置的小批量多品种检测工位上，能省下不少装夹辅助时间。

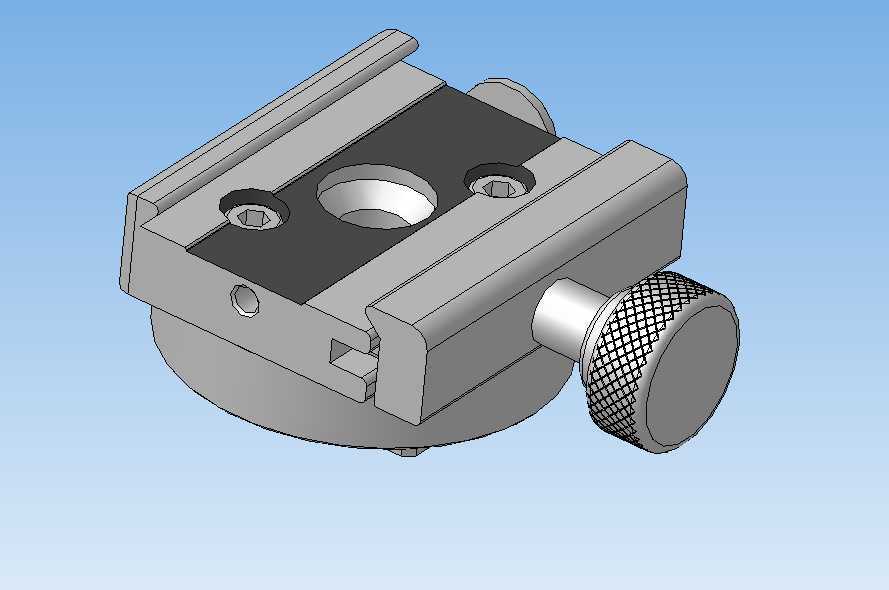

　　从结构设计逻辑来看，整个组件分为上下两个功能部分，下部是带中心安装孔的圆形基座，基座上的中心通孔是主要的安装定位基准，安装时可以通过螺栓穿过中心孔把整个夹座固定在工作台面、支架或者设备的安装面上，基座底部做了贴合平面，能保证安装后和安装基面完全贴合，不会出现翘曲导致的夹持精度偏差。上部是带燕尾导向槽的滑移夹持部分，燕尾槽的角度选用了行业通用的标准燕尾角度，槽的两侧配合面做了精密的贴合公差设计，既能保证和适配的燕尾导轨顺畅滑移，不会出现卡滞或者晃动，又能在锁紧时提供足够的抱紧力，避免装夹后出现位置偏移。

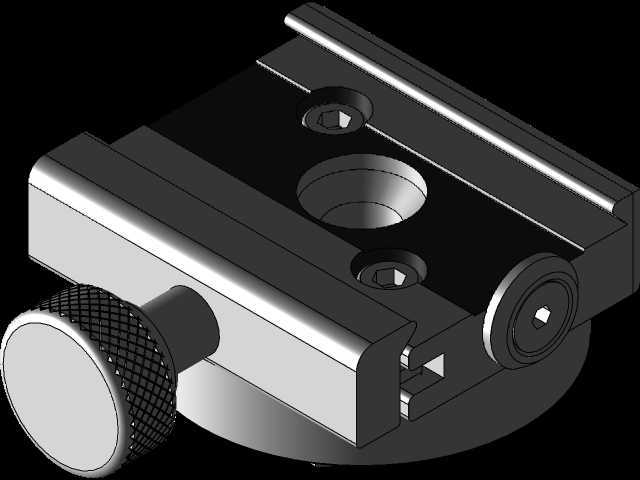

　　侧面的滚花锁紧旋钮是整个结构的操作核心，旋钮头部做了网纹滚花处理，滚花的纹路深度和密度都经过实际操作验证，即使手上沾了少量切削液或者灰尘，拧动的时候也不会打滑，旋钮内部连接的是顶紧结构，当顺时针拧动旋钮时，顶紧块会逐步压向燕尾导轨的侧面，通过斜面的增力作用把滑移部分和导轨牢牢锁死，锁紧力的大小可以通过旋钮的拧入深度控制，针对不同重量的装夹物件，可以灵活调整锁紧力度，既不会因为锁太紧导致下次调整拧不动，也不会因为锁太松出现装夹滑移。夹座的上表面设置了两个内六角安装螺孔，用来固定需要装夹的功能件，比如光学调整架、相机快装板、检测探头支架这类部件，螺孔的位置做了沉台设计，安装螺栓后螺栓头不会高出夹座上表面，避免和其他装配件产生干涉。

　　从安装边界尺寸来看，整个夹座的基座直径适配常规的光学支架安装孔位，上部燕尾槽的宽度匹配行业通用的燕尾导轨规格，安装时不需要额外做定制改装，就能直接和市面上主流的燕尾导轨、支架配件适配。夹座的整体高度做了紧凑化设计，在保证结构强度和锁紧行程足够的前提下，尽可能压缩了整体厚度，安装后不会因为夹座本身高度过高导致装夹重心上抬，能有效降低装夹后的晃动量，提升整体装夹刚性。夹座上的各个边角都做了小倒角处理，没有尖锐的毛刺棱角，日常操作调整的时候不会划伤手，也不会在和其他配件磕碰的时候产生崩边，影响配合精度。

　　在实际选型使用的时候，需要注意燕尾配合面的公差匹配，如果配合的燕尾导轨公差偏大，会导致锁紧后仍然有间隙，出现位置窜动，这时候可以适当调整锁紧旋钮的顶紧行程，补偿配合间隙。夹座的材质一般选用高强度铝合金做表面阳极氧化处理，既保证了整体结构的刚性，又控制了整体重量，在移动类的装夹场景里不会增加过多的负载，同时阳极氧化层能提升表面耐磨性能，长期反复滑移调整也不会出现配合面磨损导致的精度下降。中心安装孔的孔径适配常用的安装螺栓规格，安装时不需要额外扩孔或者攻丝，直接用标准螺栓就能完成固定，两个上表面的安装螺孔间距也遵循通用的安装孔距标准，固定装配件的时候不需要重新打孔，直接就能对位安装。

　　这类燕尾夹座的设计核心是在通用性和操作便捷性之间做平衡，没有多余的复杂结构，所有的结构特征都服务于快速装夹、稳定锁紧、顺畅调节这三个核心功能，没有冗余的设计元素，不管是用在实验室的光学平台搭建，还是工业现场的检测探头固定，或是摄影器材的快装调整，都能稳定发挥作用，结构简单可靠，维护成本极低，长期使用只需要定期在燕尾配合面涂少量润滑脂，就能保证滑移顺畅，不会出现卡滞问题。
