军用木箱高架式U型安装把手结构

　　在军用物资储运场景中，木质包装箱的顶部握持部件直接关系到箱体搬运、堆码作业的效率与操作安全性，这款高架结构的箱用把手，正是针对重型木质包装箱的顶部握持需求开发的结构件。从实际使用场景来看，这类把手主要装配在重型板条箱、军用密封木箱的顶面位置，区别于侧装的嵌入式提手，高架式的结构能够让作业人员在佩戴防护手套的状态下，依然有充足的握持空间完成提拉、移位操作，不会出现手套卡滞在把手与安装板面之间的问题，尤其适合野外作业、低温环境下佩戴厚质防寒手套操作的场景。

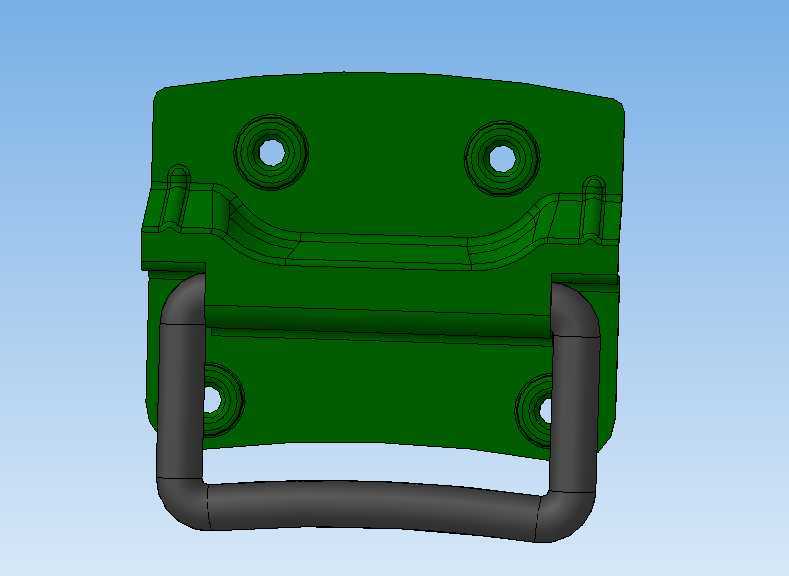

　　从功能特性上看，这款把手采用分体式组合结构，与箱体接触的安装基座为带加强筋的板式结构，四个角位预留了沉头安装孔，安装时可以通过木螺钉或者抽芯铆钉直接固定在木箱的顶面加强衬板上，基座表面的弧形过渡筋条一方面提升了基座自身的抗弯折强度，在承受大重量提拉载荷时不会出现基座变形断裂的问题，另一方面弧形的轮廓也能避免尖锐棱角刮擦作业人员的手部或者刮蹭其他堆放物资的外包装。握持部分为U型弯管结构，弯管的两端直接嵌合在基座两侧的固定槽内，装配后弯管与基座板面之间预留了足够的握持间隙，成年人佩戴手套后四指可以完全穿入间隙完成握持，弯管的弯折处做了大圆弧过渡，没有尖锐的弯折应力集中点，长期承受交变提拉载荷时不会在弯角位置出现开裂。

　　设计过程中首先考虑的是安装边界的适配性，安装基座的轮廓尺寸匹配常规军用木箱顶面的加强衬板宽度，四个安装孔的孔位间距对应标准木箱衬板的木方排布间距，不需要在箱体上额外打孔或者加装衬板就能直接完成装配，降低现场改装的工作量。握持弯管的直径选用了符合人体工程学的尺寸，既不会因为管径过细导致提拉时压强过大造成手部压痛，也不会因为管径过粗导致佩戴手套时无法完全抓握。弯管的表面做了哑光防滑处理，在沾有雨水、油污的状态下依然能保持足够的握持摩擦力，避免提拉过程中出现打滑脱手的问题。

　　从结构强度的设计逻辑来看，基座上的四个安装孔分别布置在基座的四个受力角位，每个安装孔周围都做了局部加厚的凸台结构，当提拉载荷作用在U型弯管上时，载荷会通过弯管两端的固定点均匀传递到整个基座板面，再通过四个安装点分散到木箱的衬板结构上，不会出现单个安装点应力集中导致木螺钉拔出、基座撕裂的问题。基座与弯管的连接位置做了全包覆的限位结构，弯管装配后不会出现轴向窜动或者径向转动，长期反复使用也不会出现连接松动的问题。

　　在实际选型适配时，这类把手的额定承载载荷匹配单箱总重50kg以内的木质包装箱，既可以单只安装在小型箱体的顶面中心位置，也可以成对对称安装在大型箱体的顶面两侧，满足双人协同搬运的需求。区别于普通民用木箱的薄铁皮提手，这款结构的高架设计能够在箱体堆码时，让上层箱体的底面不会直接压在把手的握持部分上，避免堆码载荷长期作用导致弯管变形、基座脱落，适配仓库多层堆码、长途运输堆叠的使用需求。同时整个结构没有突出的尖锐零部件，在物资转运过程中不会划破篷布、刮伤相邻箱体的漆面，也能减少作业人员磕碰受伤的风险。
