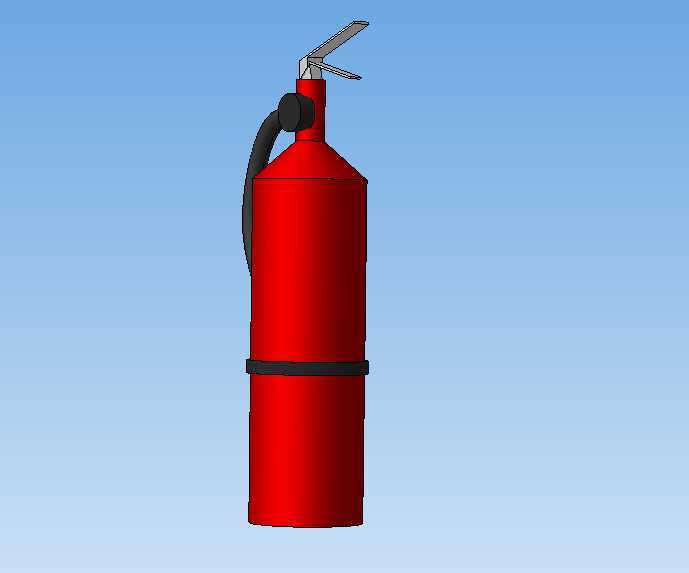

手提式干粉灭火器结构三维数模

　　在民用建筑消防配置、工业厂区消防点位布设、商用场所消防验收配套场景中，手提式灭火器是初起火灾扑救的核心便携装备，其三维结构建模的精度直接影响后续消防配套设施的安装适配、产品结构迭代优化、虚拟消防演练场景搭建的真实度。本次构建的灭火器三维模型，完全参照现役主流手提式干粉灭火器的实体结构进行1:1比例还原，建模过程中优先考虑结构装配的合理性，所有部件的配合边界均符合实际生产装配的公差要求，不存在结构干涉、装配逻辑错误的问题。从功能特性来看，该类灭火器主要针对固体可燃物初起火情、液体易燃物初起火情、带电设备初起火情进行扑救，依靠内部充装的干粉灭火剂通过加压驱动从喷管喷出，覆盖燃烧物表面隔绝氧气实现灭火，模型完整还原了从瓶体、压把、提把、

　　保险销、喷管、密封圈到瓶身加强箍的全部结构件，没有做过度简化处理，能够直接用于结构拆解教学、装配工艺模拟等场景。设计思路上，建模时优先保证瓶体的压力容器结构合理性，瓶身采用直筒加圆弧过渡的结构，上下封头采用标准椭圆封头结构，符合压力容器的受力分布要求，避免应力集中问题；瓶身中部的加强箍结构完全贴合实际产品的设计，用于提升瓶体整体的抗形变能力，在搬运、轻微碰撞场景下能够降低瓶体变形的风险；顶部的阀组结构做了分件处理，压把与提把的铰接结构、压把下压驱动阀芯开启的运动行程都做了还原，能够直接用于运动仿真演示，直观展示灭火器开启时的部件联动逻辑。外形尺寸与安装边界方面，模型整体高度参照常规4kg规格手提式干粉灭火器的实际尺寸设定，瓶体外径、

　　压把展开后的最大宽度、喷管自然下垂的外伸距离都做了精准还原，在做消防点位布设的三维场景搭建时，可以直接将该模型嵌入消防柜、墙面挂架的装配环境中，验证安装空间是否充足，避免出现消防器材与周边设施干涉、取用通道预留不足的问题；瓶身底部的支撑结构做了平面处理，能够保证在三维场景中放置时的稳定性，不会出现放置偏移、悬空的问题。针对结构设计从业者的使用需求，模型的所有部件都做了独立的实体划分，没有合并为单一整体，在做产品改型设计时，可以直接对单个部件进行参数调整，比如调整瓶体高度适配不同充装量的需求、修改压把的握持角度提升操作舒适度、调整喷管的长度适配不同喷射距离的要求，不需要重新进行整体建模，能够大幅缩短改型设计的周期。

　　在做消防设施的选型匹配时，该模型可以直接导入厂区、建筑的整体三维布局中，结合消防规范要求的点位保护半径、通道预留宽度，直观验证灭火器配置的合理性，相比传统二维图纸的点位标注，三维模型的展示方式更直观，能够提前发现布设位置被遮挡、取用路径受阻等实际问题。建模过程中对所有易被忽略的细节结构都做了还原，包括压把表面的防滑纹路、保险销的拉环结构、喷管与阀组连接的紧固卡箍、瓶身底部的防滑底座，这些细节结构的还原能够保证模型在做渲染输出、虚拟仿真场景搭建时的真实度，不会因为细节缺失导致场景失真。对于三维建模从业者而言，该模型的结构拆分逻辑可以作为压力容器类便携设备建模的参考案例，其从内到外的装配层级划分、曲面过渡的处理方式、运动部件的铰接结构设置，都具备实际的参考价值，能够帮助建模人员掌握同类消防器材的建模思路，减少建模过程中的结构逻辑错误。
